3D Profile Unit
Automatisierte Inline 3D-Inspektion und 2D-Profilauswertung
3D Profile Unit – Smarte 3D Auswertung und Ergebnisausgabe von gestitchten 2D/3D Profildaten
Die 3D Profile Unit ermöglicht die Verrechnung mehrerer Einzelprofile von scanCONTROL 30xx Sensoren in ein gemeinsames Koordinatensystem. Dies ermöglicht die Generierung eines zusammengesetzten 2D Profils oder einer zusammengesetzten 3D Punktewolke. So können unterschiedlichste Geometrien erfasst, Messbereiche erweitert oder Dickenmessungen umgesetzt werden. Die exakte Zuordnung der Position des Sensors zur Position des Messobjekts kann über die integrierten Encoder-Eingänge erfolgen.
Die Auswertung der Daten und die Parametrierung des Systems kann in der 3DInspect Software realisiert werden. Der 3D Profile Unit Controller verfügt über eine integrierte Auswertung in Verbindung mit der Industrial Ethernet Anbindung, sodass eine Steuerung der Applikation und Messwertausgabe an eine SPS ermöglicht wird. Alternativ kann der 3D Profile Unit Controller auch über GigEVision in gängige Bildverarbeitungsprogramme eingebunden werden und tritt somit als Rohdatenlieferant auf.
Besonderheiten
- Profile-Stitching von bis zu 8 Laser-Scannern
- Einbindung in GigE Vision als Rohdatenlieferant
- Industrial Ethernet Anbindung für Steuerung und Messwertübergabe
- Auswertung von zusammengesetzten 2D Schnitten oder 3D Punktewolken möglich
- Automatische Registrierung dank eigener Micro-Epsilon-Registriertargets
- Kompatibel mit allen scanCONTROL 30xx Sensoren

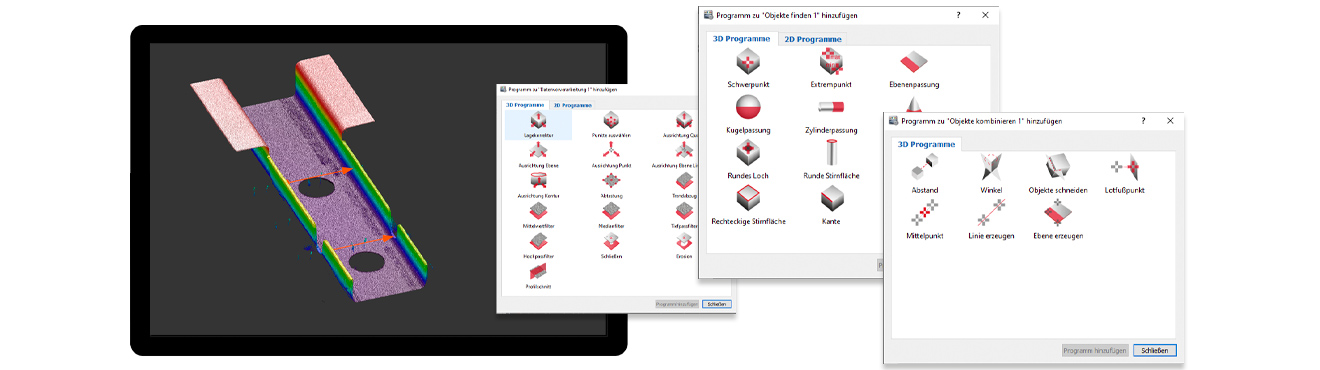

3DInspect: Leistungsfähige Software für alle Micro-Epsilon 3D-Sensoren
3DInspect ist ein einheitliches und bedienerfreundliches Softwaretool für die 3D Profile Unit. Die Parametrierung der 3D Profile Unit und die Aufnahme der Messdaten erfolgt direkt aus der 3DInspect-Software heraus. Leistungsstarke Werkzeuge erlauben die Ausrichtung und Filterung der Punktewolke, die intuitive Erkennung und Auswahl relevanter Bereiche sowie die Kombination von Programmen. Die 3D-Punktewolken können beliebig weiterverarbeitet und ermittelte Messwerte an die Steuerung ausgegeben werden.

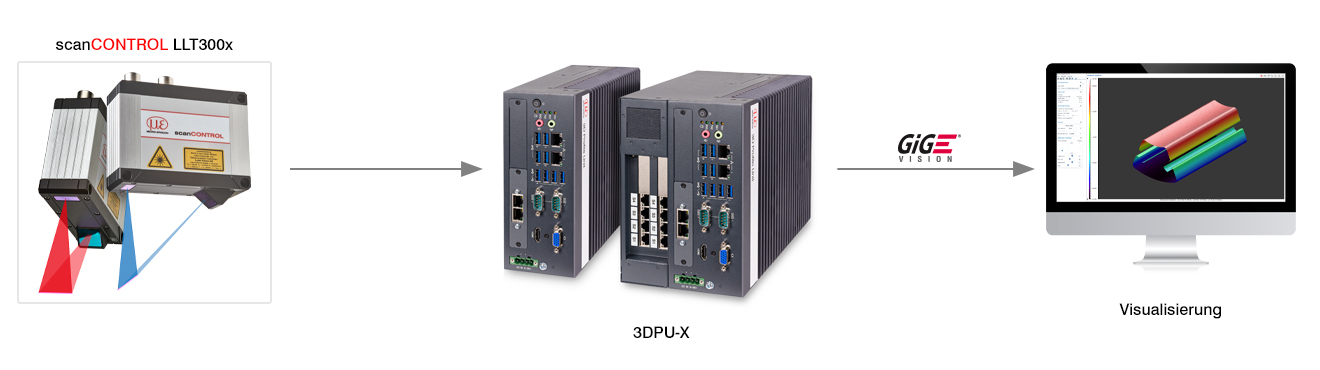

Generierung und Übertragung von gestitchten 2D/3D Profildaten: 3DPU-X
3DPU-X ist ein System, das die Profildaten mehrerer scanCONTROL Sensoren in ein gemeinsames Koordinatensystem verrechnet und diese als 2D Profile / 3D Punktewolken über GigE Vision zur Verfügung stellt.
Direkte Einbindung in Bildverarbeitungs- und 3D-Software | Kommunikation mit beliebigen GigE Vision Clients | Übergabe der Profildaten bzw. 3D Punktewolken

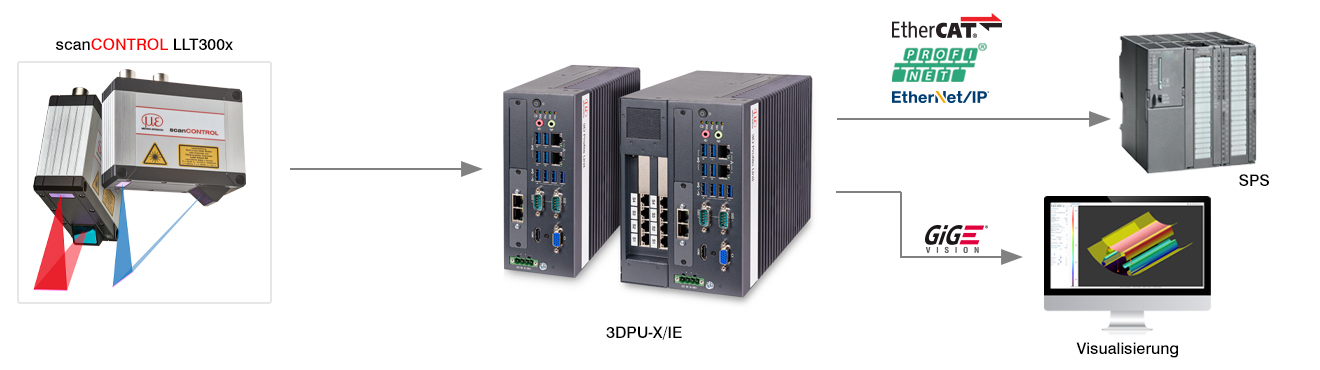

Smarte 3D-Auswertung und Ergebnisausgabe von gestitchten 2D/3D Profildaten: 3DPU-X/IE
3DPU-X/IE ist ein System, das die Profildaten mehrerer scanCONTROL Sensoren in ein gemeinsames Koordinatensystem verrechnet, die 2D Profile / 3D Punktewolken auswertet und die Messwerte über integrierte Feldbus-Schnittstellen z.B. als Gut- oder Schlecht-Ergebnis zur Verfügung stellt.
Integrierte Auswertung und Konfiguration über 3DInspect | Industrial Ethernet Schnittstelle zur Ansteuerung und Messwertübergabe | Übergabe von Messwerten und Messergebnissen

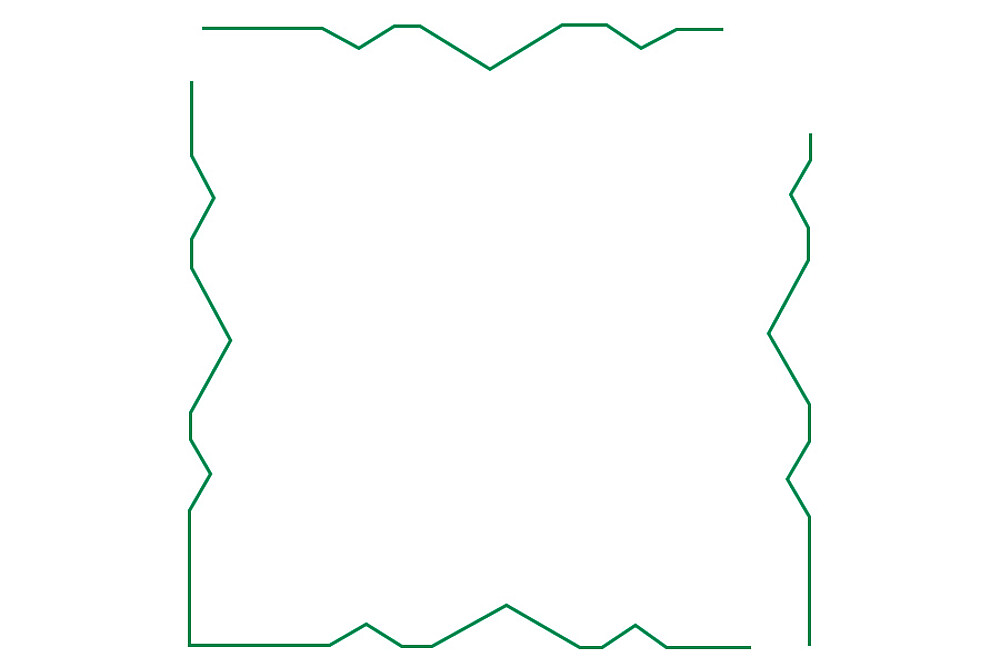

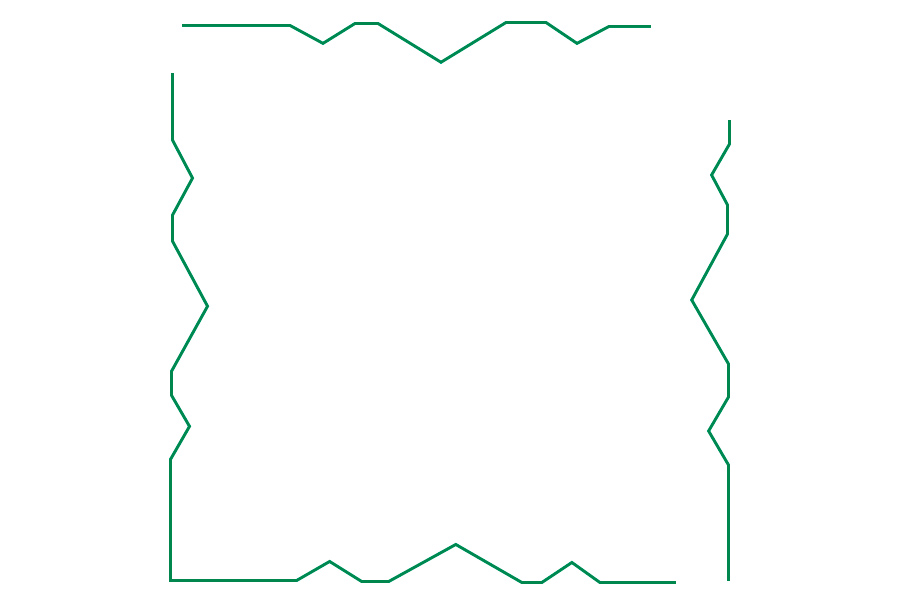

Automatische Registrierung dank eigener Micro-Epsilon Registriertargets

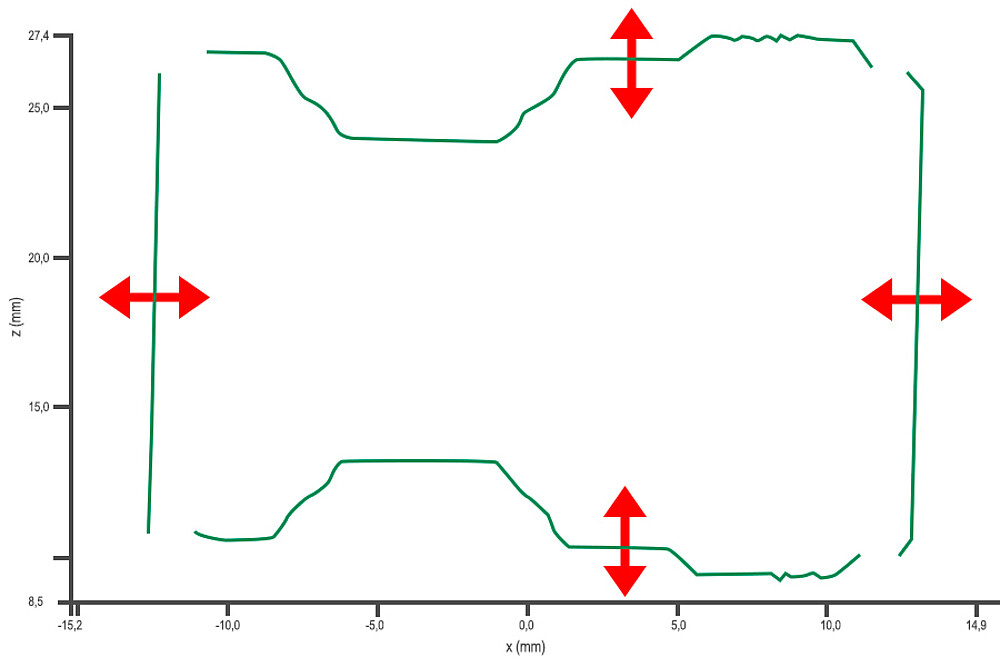

Mit der Multi-Sensor Registrierung wird die Position jedes einzelnen scanCONTROL-Sensors ermittelt und in ein gemeinsames Gesamt-Koordinatensystem überführt. Durch die Registrierung werden die einzelnen Sensormesswerte in ein gemeinsames Koordinatensystem während des Einrichtprozesses gebracht.

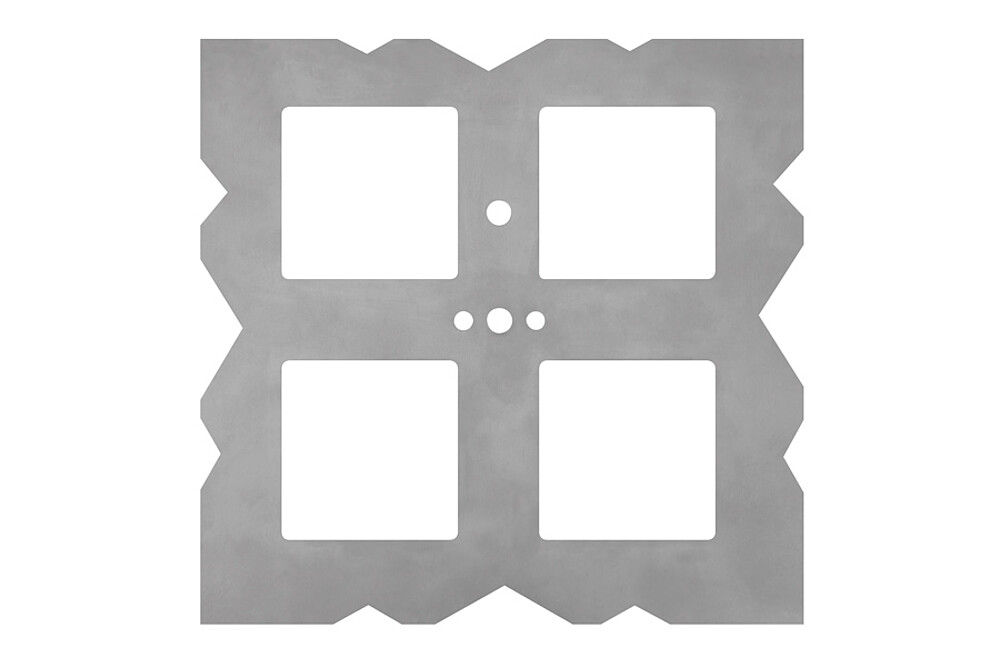

Micro-Epsilon bietet für jeden Messbereich der scanCONTROL Sensoren sowie für jede Messanordnung ein eigenes Registriertarget an. Für individuelle Konfigurationen und Messaufbauten besteht die Möglichkeit, ein spezielles Registriertarget zu konstruieren. Die Registrierung der Sensoren kann auch ohne Registriertarget über ein golden Sample erfolgen.

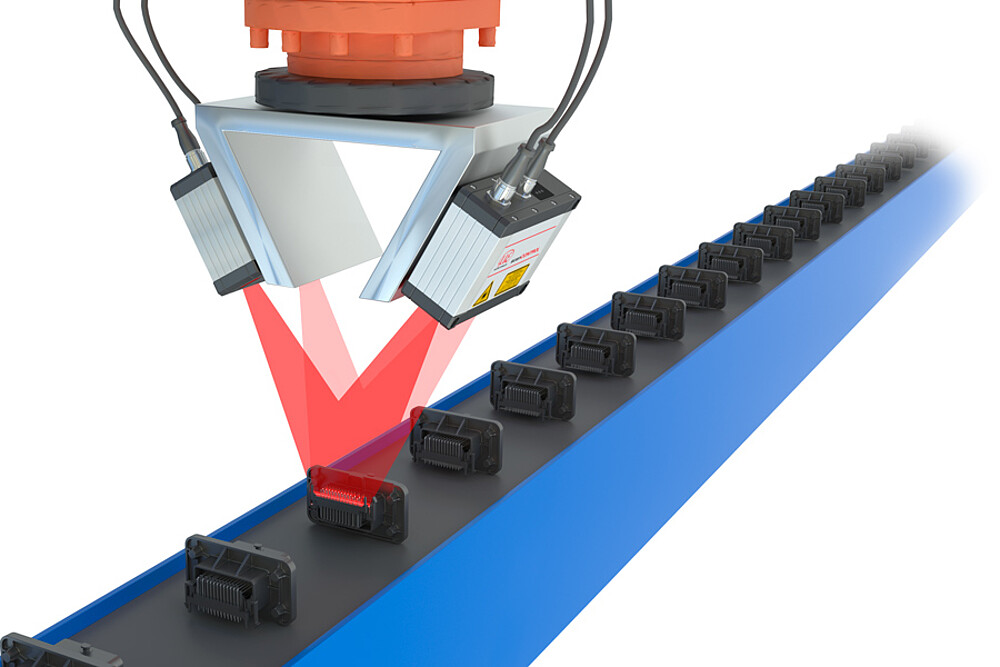

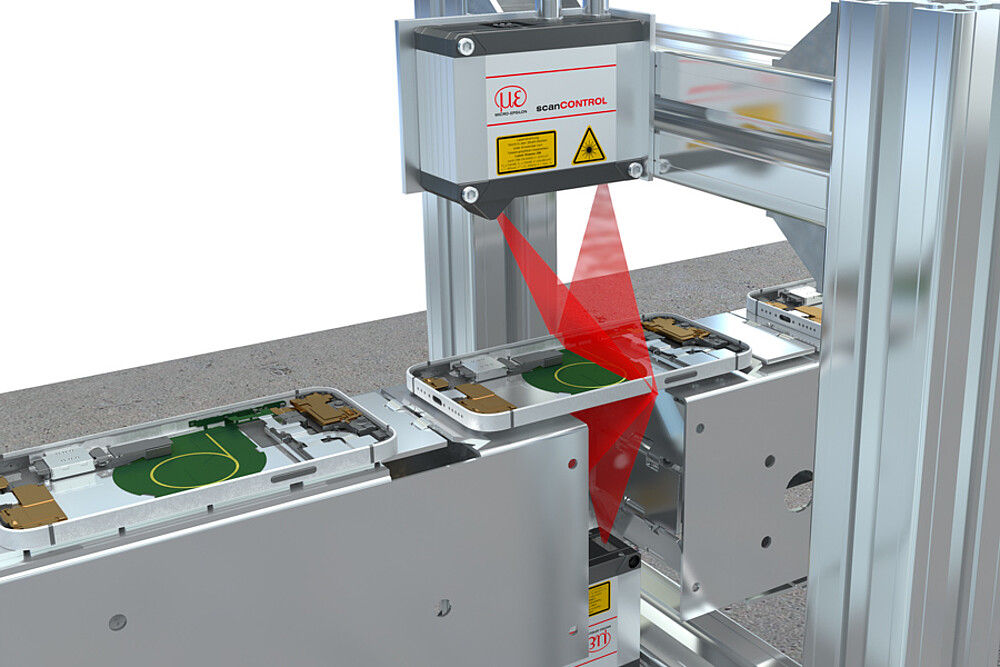

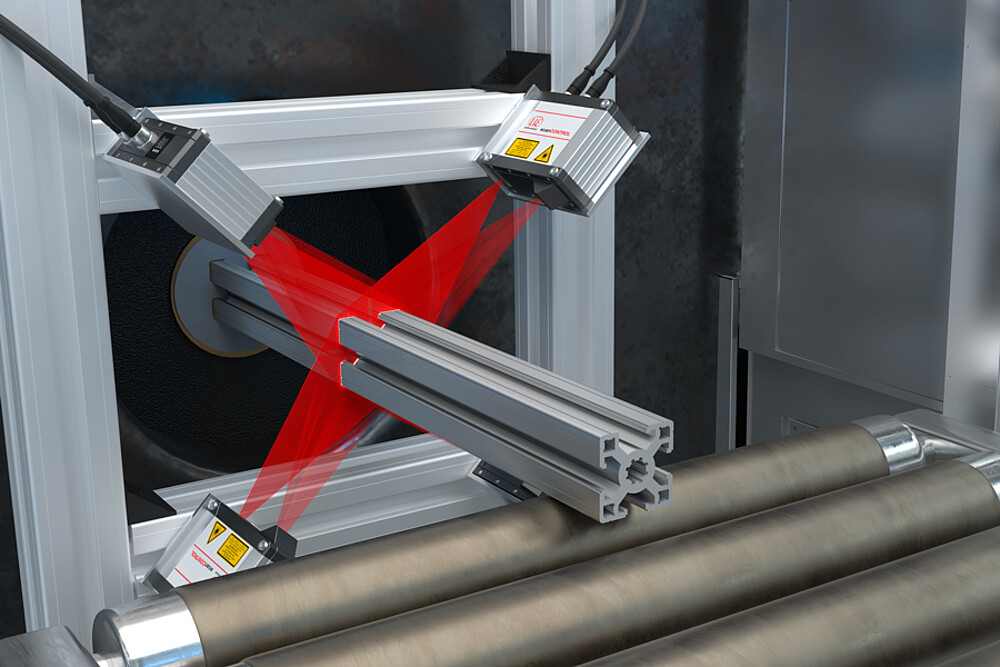

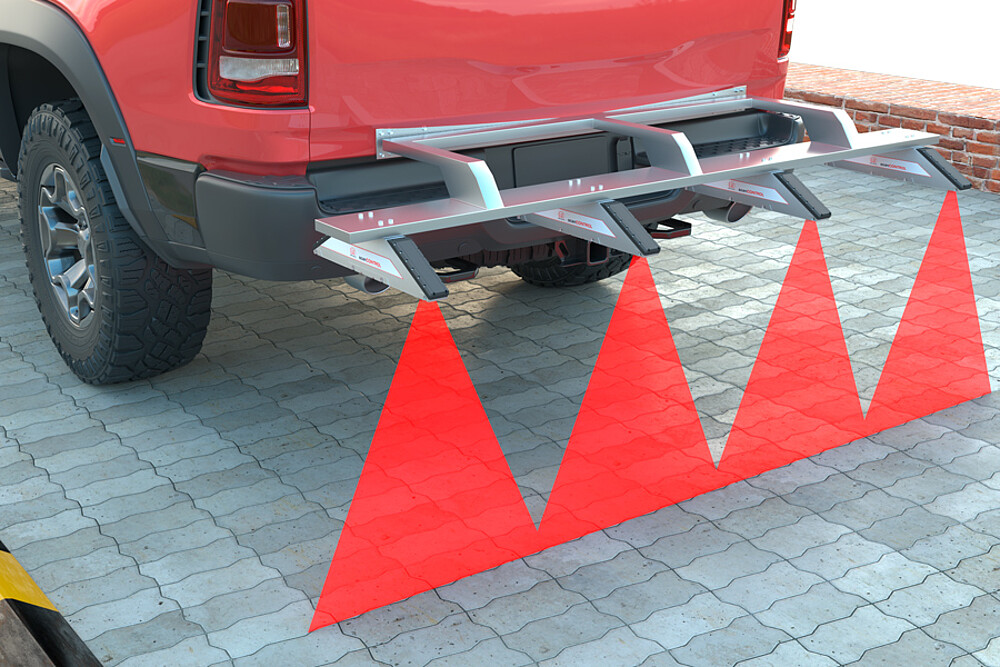

Anwendungsbereiche
