thermoIMAGER
Präzise Überwachung, Kontrolle und Steuerung von temperaturkritischen Prozessen von -20 °C bis 900 °C
thermoIMAGER TIM QVGA/VGA
Hochauflösende Miniatur-Infrarotkameras
Wärmebildkameras für industrielle Temperaturüberwachungen
Die Wärmebildkameras der Serie TIM sind konzipiert zur berührungslosen Messung von Oberflächentemperaturen von -20 °C bis 900 °C. Sie ermöglichen eine effiziente Überwachung, Kontrolle und Steuerung von temperaturkritischen Prozessen sowohl bei niedrigen Temperaturen wie z.B. in Kühlketten als auch bei hohen Temperaturen. Dank der hohen thermischen Empfindlichkeit sind die Wärmebildkameras für präzise und schnelle Aufgaben bestens geeignet. Unterschiedliche Leistungsklassen der Modelle erlauben den Einsatz des passenden Modells in jeder Anwendung. Der Anschluss der Kamera erfolgt über eine USB-Schnittstelle, über die auch die Versorgung vorgenommen wird.
Besonderheiten
- Temperaturbereich von -20°C bis 900 °C
- Langlebiger Einsatz dank berührungsloser und verschleißfreier Messung
- Ideal für den OEM-Einsatz
- Echtzeit Thermographie mittels lizenzfreier Software
- Kompakte Bauweise mit USB-Schnittstelle / optional Gigabit Ethernet

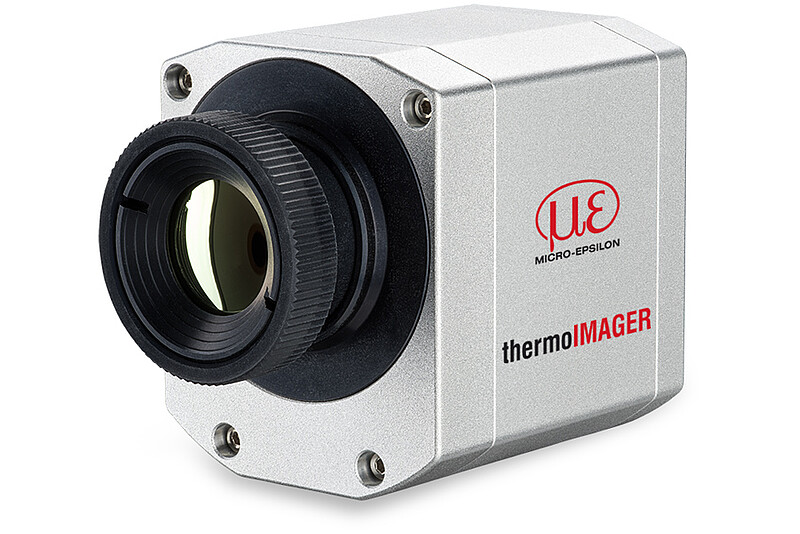

Die Infrarotkamera thermoIMAGER TIM QVGA bietet eine hohe Auflösung von 382 x 288 Pixel. Sie erzeugt gestochen scharfe Bilder und eignet sich daher besonders bei kleinen Objekten, die bei herkömmlichen Kameras kaum zu erkennen sind. Die maximale thermische Empfindlichkeit von 75 mK lässt auch feinste Temperaturunterschiede sicher erkennen. Trotzdem bleibt die Kamera sehr klein und flexibel im Einsatz bei einem enormen Temperaturbereich von -20°C bis zu 900°C.
- Messbereiche: -20 bis 100°C / 0 bis 250°C / (20)150 bis 900°C
- Optische Auflösung 382x288 Pixel
- Spektralbereich 8 bis 14 µm
- Exzellente thermische Empfindlichkeit (NETD) von 75 mK
- Bildaufnahme in Echtzeit mit 80 Hz
- Versorgung und Betrieb über USB
- Kleinste Kamera ihrer Klasse (46 x 56 x 68-77 mm)
- IP67
- Digitale Kommunikation per RS232 oder DLL für eigene Softwareanbindungen

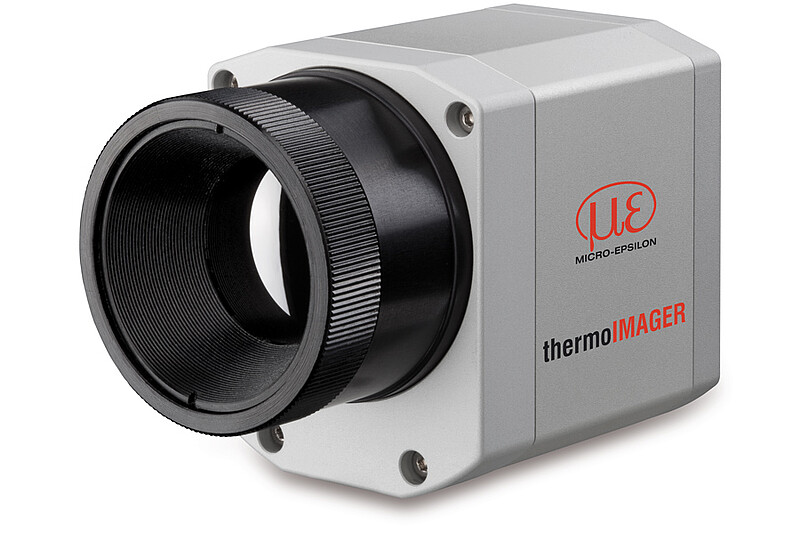

Die Infrarotkamera thermoIMAGER TIM VGA ist die kleinste messende VGA-Wärmebildkamera der Welt. Mit einer optischen Auflösung von 640 x 480 Pixel liefert sie in Echtzeit Wärmebilder. Bei einer Gehäuse-Größe von nur 46x56x76-100 mm und einem Gewicht von 269 - 340 Gramm (inkl. Objektiv) zählt der thermoIMAGER TIM VGA zu den kompaktesten Wärmebildkameras weltweit. Die umfangreiche Analysesoftware TIMConnect ist im Lieferumfang enthalten.
- Messbereiche: -20 bis 100°C / 0 bis 250°C / 150 bis 900°C
- Optische Auflösung 640x480 Pixel
- Spektralbereich 8 bis 14 µm
- Exzellente thermische Empfindlichkeit (NETD) von 40 mK
- Objektiv 33°, 90° FOV
- Bildaufnahme in Echtzeit mit 32 Hz
- Versorgung und Betrieb über USB
- Extrem leicht, robust und kompakt
- Analog-Eingang und -Ausgang, Trigger-Interface
- Schutzart IP67
Der TIM NetPCQ ist eine professionelle, embedded industrial PC Lösung mit passiver Kühlung (lüfterloses Design) für thermoIMAGER Anwendungen und ist für die Hutschienenmontage geeignet. NetPCQ und TIM-Kamera können in Kombination als stand-alone-Lösung arbeiten. Eine Fernwartung über Ethernet ist möglich. Von der TIM-Kamera gelieferte Daten können direkt auf dem NetPCQ gespeichert werden. Weiterhin bietet der NetPCQ die Möglichkeit, nutzerspezifische Software zu installieren. Ein Recovery-Stick ist im Lieferumfang enthalten.
- Unterstützt alle thermoIMAGER TIM Modelle
- bis zu 80 Hz (TIM QVGA), bis zu 32 Hz (TIM VGA) Bildrate
- Software TIMConnect inklusive
- Monitor über VGA (analog)
- Integrierte Watchdog Funktion
- Optional: bis zu 20 m USB Kabel, Hochtemperatur USB Kabel, Erweiterbarkeit bis zu 100 m Ethernet-Kabel

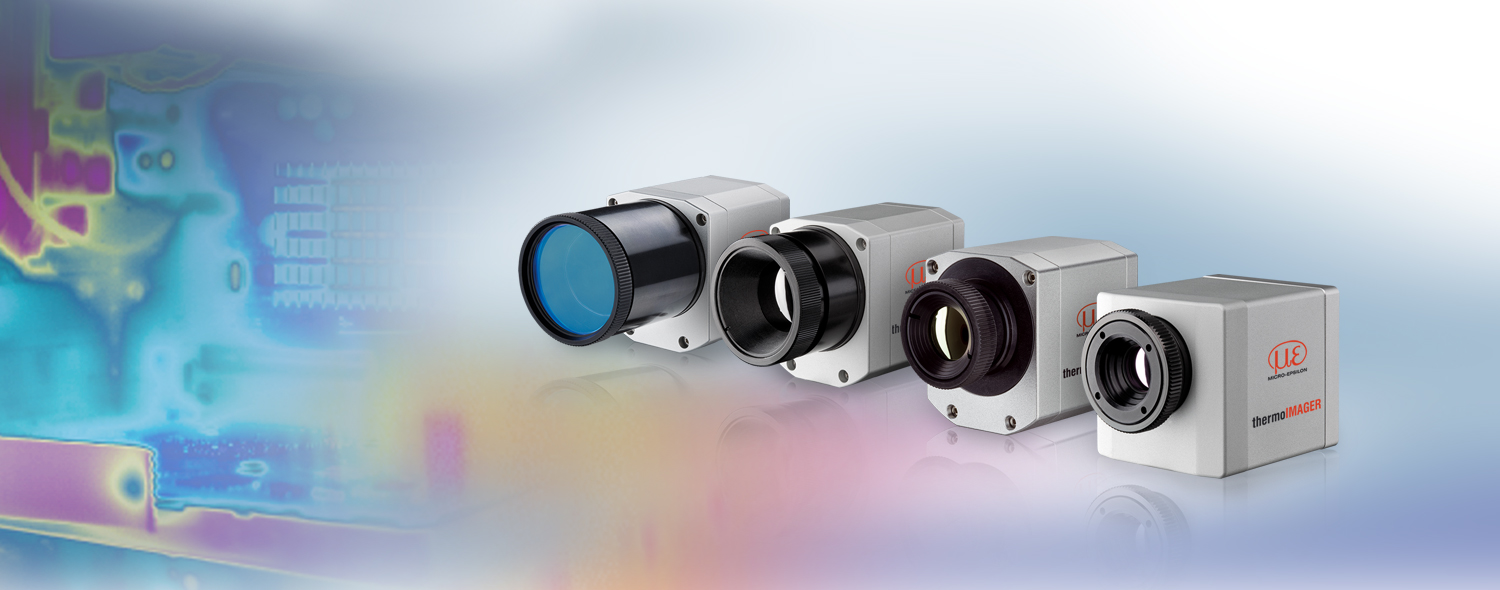

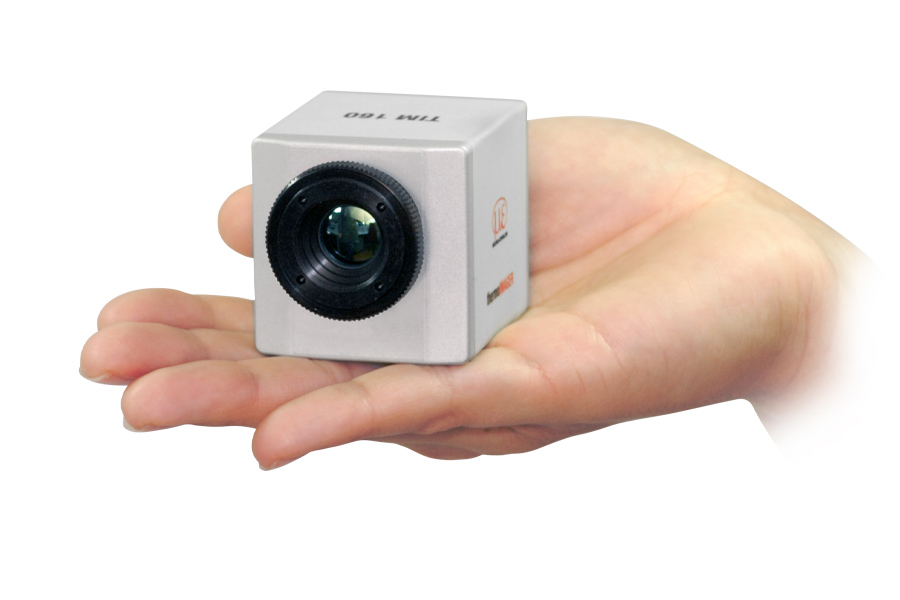

thermoIMAGER Wärmebildkameras - extrem leicht, kompakt und robust
Die thermoIMAGER Wärmebildkameras schließen die Lücke zwischen tragbaren Infrarot-Schnappschuss-Kameras und rein stationären Geräten. Dank ihrer leichten und kompakten Bauform sind die Wärmebildkameras sowohl für den mobilen als auch für den stationären Einsatz geeignet.
Einfache Prozessintegration
Die fortschrittlichen Schnittstellenkonzepte ermöglichen die Einbindung der Infrarot-Wärmebildkameras in Netzwerke und automatisierte Systeme:
- USB Kabelverlängerung bis zu 100 m über Ethernet oder bis zu 10 km über Glasfaser
- Prozessinterface (PIF) als Analog-Input / -Output (0/4-20mA) und Digital-Output (potentialfreier Relaisausgang)
- Softwareinterface über Dynamic-Link-Library (SDK) und COM Port
Lizenzfreie Software

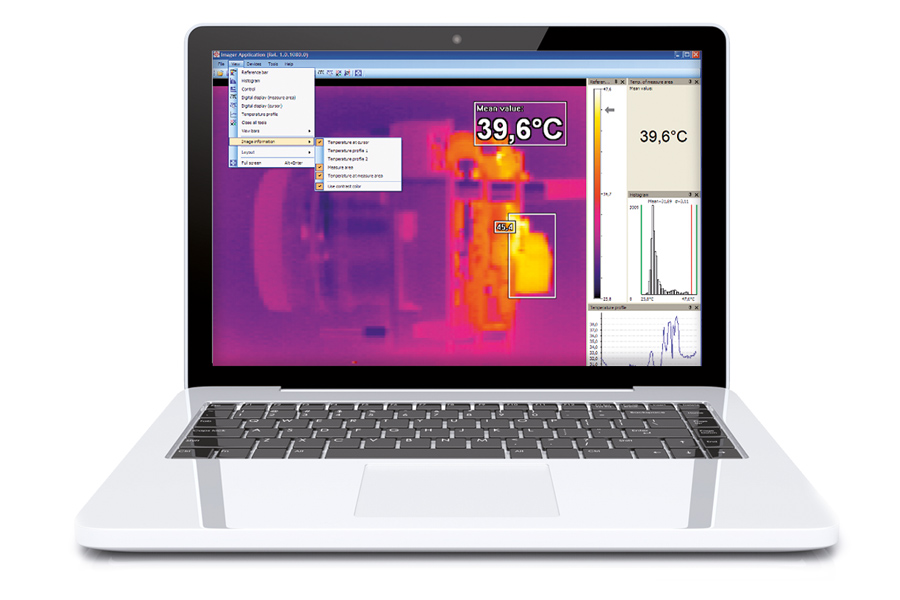

Die Echtzeit-Software TIM Connect ist eine äußerst leistungsfähige Thermografie-Software, die mit jeder Wärmebildkamera ausgeliefert wird. Die Software dient zur Parametrierung der Kamera und zur automatischen Prozess- und Qualitätskontrolle. Abhängig vom Prozess können individuelle Alarmschwellen eingestellt werden. Die kostenlose Software ist mit Windows 7 und 10 kompatibel.

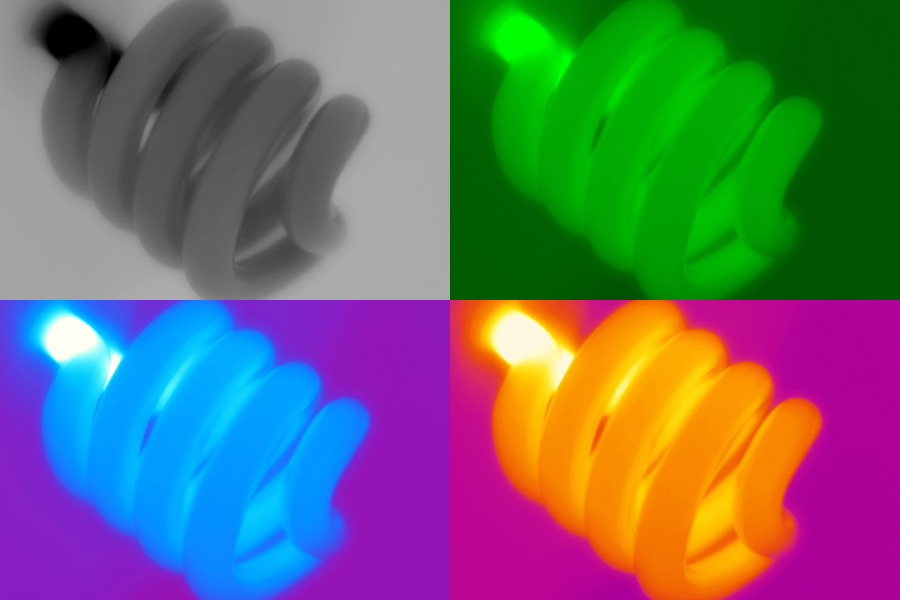

Großer Temperaturmessbereich
Wärmebildkameras von Micro-Epsilon sind für einen breiten Messbereich von -20 °C bis 900 °C ausgelegt. Von niedrigen Temperaturen, die in Kühlketten oder Labore vorherrschen, bis zu höchsten Temperaturen in der Metallbearbeitung werden die thermoIMAGER Wärmebildkameras eingesetzt.
Anwendungsbereiche
