capaNCDT 6200
Modulares Mehrkanalsystem - bis zu 4 KanäleModulares Mehrkanal-Messsystem für höchste Präzision
Das capaNCDT 6200 ist das erste völlig modulare Mehrkanal-Messsystem. Der Controller ist einfach auf bis zu vier Kanäle erweiterbar und somit für flexible Anwendungen geeignet. Mit dem capaNCDT 6200 Controller sind alle kapazitiven Weg-Sensoren von Micro-Epsilon betreibbar. Die integrierte Ethernet-Schnittstelle erlaubt eine Parametrierung und Messung per Webinterface. Für hochauflösende Messungen ist der Demodulator DL6230 verfügbar. Für schnelle Messungen bis 20 kHz wird das capaNCDT 6222 eingesetzt.
Besonderheiten
- Messbereiche (mm): 0,05 | 0,2 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Auflösung max. 0,2 nm (mit DL6230)
- Linearität max. 0,01 µm
- Grenzfrequenz bis 20 kHz (-3 dB)
- Datenrate (Digitalausgang) 3,9 kHz
- Modular erweiterbar auf 4 Kanäle
- Analogausgang (Spannung / Strom)
- Ethernet/EtherCAT Interface
- Einfache Konfiguration über Webinterface
- Integrierte EtherCAT- und PROFINET-Schnittstelle

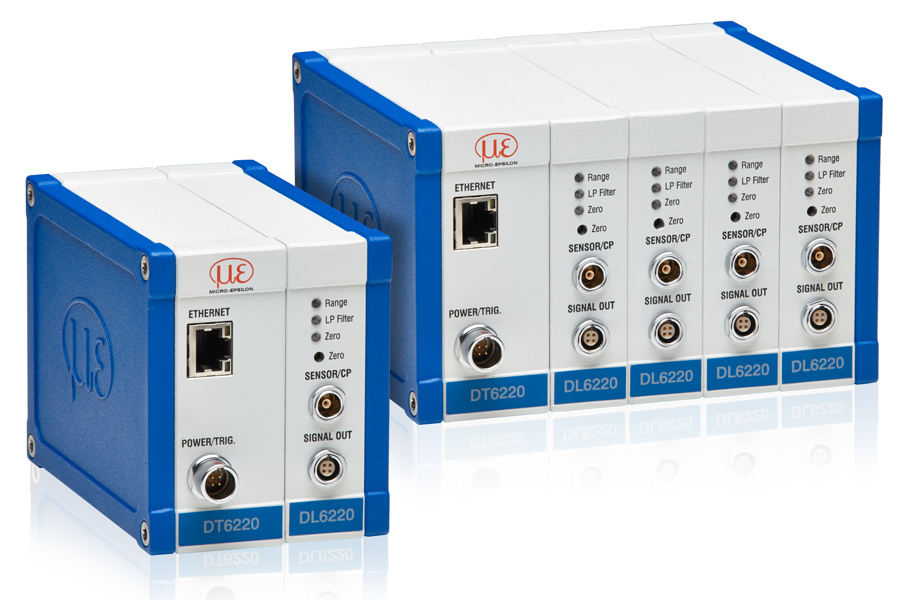

Das Messsystem besteht aus einem Controller und dem jeweiligen Demodulator für den Sensor. Durch den modularen Aufbau lassen sich auf einfache Art und Weise bis zu 4 Kanäle zusammenfügen. Dazu wird ein zusätzlicher Demodulator eingefügt. So kann das capaNCDT 6200 sich in kurzer Zeit auf bis zu 4 Kanäle erweitert werden. Der kompakte Controller kann sowohl als Tischgerät genutzt werden oder über Adapter auf Hutschienen oder an der Wand montiert werden. Das capaNCDT 6200 ist mit allen Sensormodellen von Micro-Epsilon kompatibel.
Einfache Bedienung über Webinterface
Die gesamte Konfiguration des Controllers und der Sensoren wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen, worüber alle Einstellungen vorgenommen werden. Damit können Filter, arithmetische Verknüpfungen und weitere Parameter einfach angewendet werden.
Der kapazitive Demodulator DL6220 wird für zahlreiche kapazitive Messaufgaben eingesetzt und bietet eine hohe Auflösung und Signalstabilität. Neben den Analogausgängen stehen je nach Controllerausführung Ethernet bzw. Ethernet und EtherCAT als Digitalschnittstelle zur Verfügung. Der Demodulator DL6220 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.
Besonderheiten
-
Auflösung dynamisch 0,02 % d.M. (5 kHz)
-
Grenzfrequenz 5 kHz (-3 dB)
-
Analogausgang 0...10 V (kurzschlussfest), 4...20 mA
-
Digitalschnittstelle Ethernet (mit Controller DT6220); Ethernet und EtherCAT mit Controller DT6230
-
Sonderabstimmung: bis zu 3-fache Standardkabellänge
Downloads
- Datenblatt capaNCDT 6200 (pdf, 1.04 MB)
- Betriebsanleitung capaNCDT 6200 (pdf, 10.73 MB)
- CAD Datei 3D-Modell Controller capaNCDT 6200, STEP (zip, 4.11 MB)
- CAD Dateien capaNCDT Sensoren, STEP (zip, 6.41 MB)
- sensorTOOL V2.0 (exe, 17.56 MB)
- Firmware update DT62x0:SW1.4o / FW1.2i / Web-Build 20618 (zip, 1.23 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 2-Kanal, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-kanalig, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI-Datei "IF1032" (zip, 37.43 KB)
- MEDAQLib V5.2.0 (zip, 22.65 MB)

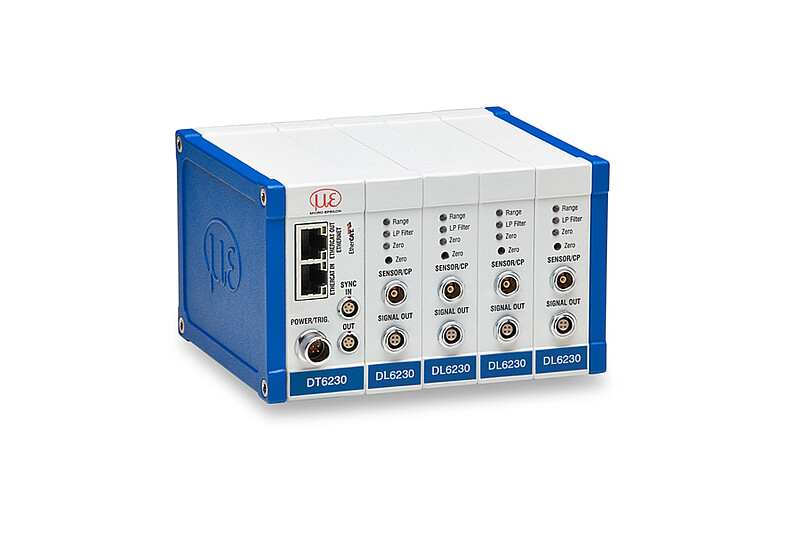

Der kapazitive Demodulator DL6230 wird für hochauflösende kapazitive Messaufgaben eingesetzt und kann für den Synchronbetrieb eingesetzt werden. Neben den Analogausgängen stehen je nach Controllerausführung Ethernet bzw. Ethernet und EtherCAT als Digitalschnittstelle zur Verfügung. Der Demodulator DL6230 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.
Besonderheiten
-
Auflösung dynamisch 0,005 % d.M. (5 kHz)
-
Grenzfrequenz 5 kHz (-3 dB)
-
Analogausgang 0...10 V (kurzschlussfest), 4...20 mA
-
Digitalschnittstelle Ethernet (mit Controller DT6220); Ethernet und EtherCAT mit Controller DT6230
-
Sonderabstimmung: bis zu 3-fache Standardkabellänge
Downloads
- Datenblatt capaNCDT 6200 (pdf, 1.04 MB)
- Betriebsanleitung capaNCDT 6200 (pdf, 10.73 MB)
- CAD Datei 3D-Modell Controller capaNCDT 6200, STEP (zip, 4.11 MB)
- CAD Dateien capaNCDT Sensoren, STEP (zip, 6.41 MB)
- sensorTOOL V2.0 (exe, 17.56 MB)
- Firmware update DT62x0:SW1.4o / FW1.2i / Web-Build 20618 (zip, 1.23 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 2-Kanal, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-kanalig, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI-Datei "IF1032" (zip, 37.43 KB)
- MEDAQLib V5.2.0 (zip, 22.65 MB)
Der kapazitive Controller DT6222 wird für dynamische kapazitive Messaufgaben eingesetzt. Mit einer Grenzfrequenz von bis zu 20 kHz (-3dB) können schnelle Prozesse zuverlässig überwacht werden. Neben den Analogausgängen steht als Digitalschnittstelle Ethernet zur Verfügung. Der Controller DT6222 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.
Besonderheiten
-
Auflösung dynamisch 0,05 % d.M. (20 kHz)
-
Grenzfrequenz 20 kHz (-3 dB)
-
Analogausgang 0...10 V (kurzschlussfest), 4...20 mA
-
Digitalschnittstelle Ethernet
-
Sonderabstimmung: bis zu 2-fache Standardkabellänge (mit Demodulator DL6222/ECL2)
Downloads
- Datenblatt capaNCDT 6222 (pdf, 303.18 KB)
- Betriebsanleitung capaNCDT 6222 (pdf, 10.71 MB)
- CAD Datei 3D-Modell Controller capaNCDT 6200, STEP (zip, 4.11 MB)
- CAD Dateien capaNCDT Sensoren, STEP (zip, 6.41 MB)
- sensorTOOL V2.0 (exe, 17.56 MB)
- Firmware update DT62x0:SW1.4o / FW1.2i / Web-Build 20618 (zip, 1.23 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 2-Kanal, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-kanalig, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI-Datei "IF1032" (zip, 37.43 KB)
- MEDAQLib V5.2.0 (zip, 22.65 MB)
Der kapazitive Controller DT6240 mit integrierter Industrial Ethernet-Schnittstelle PROFINET erlaubt die direkte Einbindung der vollen Sensorleistung direkt und ohne zusätzliche Schnittstellenmodule über PROFINET in Ihre SPS. Das modular konzipierte Messsystem besticht besonders durch sein Preis-Leistungs-Verhältnis. Der Controller DT6240 ist mit allen Sensoren und Kabeln der capaNCDT Serie kompatibel.
Besonderheiten
-
Industrial Ethernet-Schnittstelle PROFINET
-
Modular erweiterbar bis zu 4 Kanäle
-
Synchronisierbar
-
Auflösung dynamisch 0,005% d.M. (5kHz)
-
Analogausgang 0 … 10 V (kurzschlussfest, 4 … 20 mA)
-
Sonderabstimmung: bis zu 3-fache Standardkabellänge
Downloads
- Datenblatt capaNCDT 6200 (pdf, 1.04 MB)
- Betriebsanleitung capaNCDT 6240 PROFINET (pdf, 6.81 MB)
- CAD Datei 3D-Modell Controller capaNCDT 6200, STEP (zip, 4.11 MB)
- CAD Dateien capaNCDT Sensoren, STEP (zip, 6.41 MB)
- sensorTOOL V2.0 (exe, 17.56 MB)
- Firmware update DT62x0:SW1.4o / FW1.2i / Web-Build 20618 (zip, 1.23 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 2-Kanal, V2.0.2 (zip, 10.62 MB)
- capaNCDT Software "Disc Thickness Variation Measurement" mit DT62x0, 4-kanalig, V2.1.5 (zip, 11.04 MB)
- Micro-Epsilon EtherCAT ESI-Datei "IF1032" (zip, 37.43 KB)
- MEDAQLib V5.2.0 (zip, 22.65 MB)
- GSDML Device Description DT6x40-PROFINET (zip, 23.54 KB)
Der Montagebügel wurde zur zweiseitigen Dickenmessung mit kapazitiven Sensoren konzipiert und unterstützt die Ausrichtung der Messpunkte zueinander. Mithilfe des Bügels liegen die Sensoren exakt auf einer Achse, wodurch die Messpunkte deckungsgleich angeordnet sind. Dadurch wird ein versetztes Messen verhindert und ein zuverlässiges Messergebnis mit größtmöglicher Präzision erreicht. Die Montagebügel bieten Platz für bis zu 6 Sensoren. Dabei bilden jeweils zwei Sensoren eine Messstelle.
Besonderheiten
-
Mehrspurige Dickenmessung an bis zu 3 Stellen gleichzeitig
-
Präzise Messung bei Temperaturen von bis zu 100 °C dank hoher Temperaturstabilität
-
Vakuumtauglich
-
Äußerst kompakte Bauform
-
Einfache Integration und Nachrüstung in bestehende Anlagen
-
Kompatibel mit capaNCDT Sensormodellen
-
Kalibrierbare Ausführung ermöglicht eine hohe Präzision in der Dickenmessung
