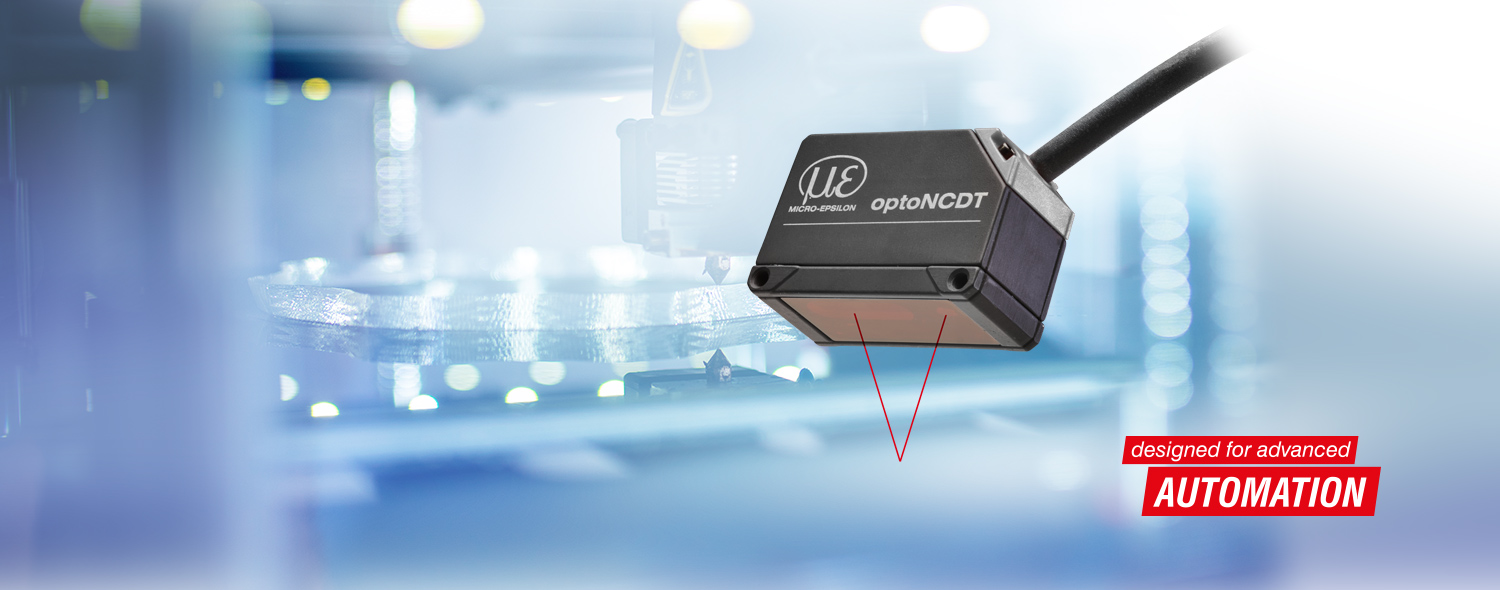

optoNCDT 1320
Einstiegsmodell in die Laserwegmessung: kompakt, genau und universell
Kompakter Lasertriangulations-Wegsensor

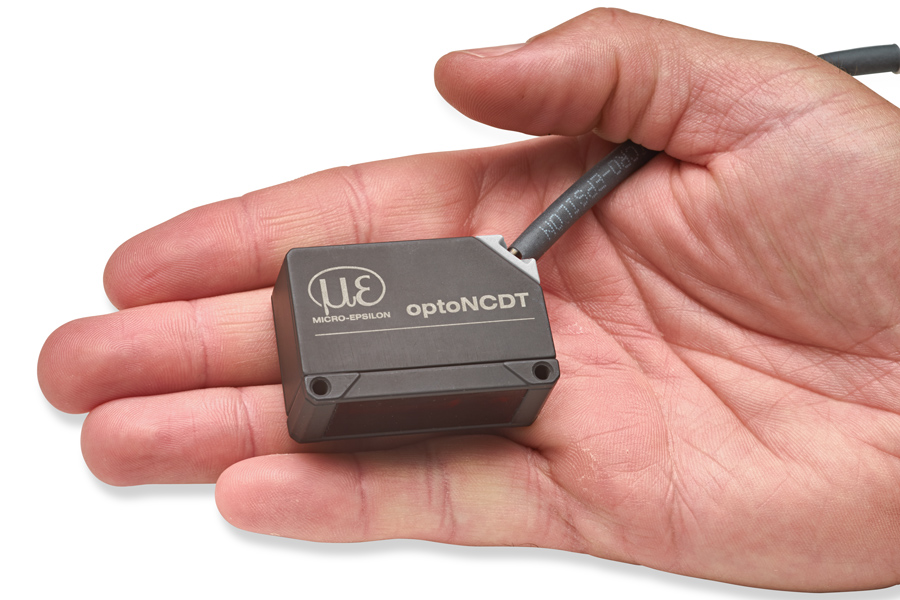

Der optoNCDT 1320 ist ein neuartiger Laser-Triangulationssensor in Kompaktbauweise zur Erfassung von Weg, Abstand und Position. Dank der äußerst kompakten Bauform mit integriertem Controller kann der Sensor auch in beengte Bauräume integriert werden. Aufgrund des geringen Gewichts eignet sich der optoNCDT 1320 hervorragend für Anwendungen, bei denen hohe Beschleunigungen wirken, wie z.B. am Roboterarm oder in Bestückungsautomaten.
Der optoNCDT 1320 bietet eine hohe Messgenauigkeit und eine einstellbare Messrate bis zu 4 kHz. Die Active Surface Compensation (ASC) sorgt für eine stabile Ausregelung des Abstandssignals, unabhängig von der Farbe und Helligkeit des Messobjekts. Dank des kleinen Messflecks können auch kleinste Objekte zuverlässig detektiert werden.
Besonderheiten
- Messbereiche (mm). 10 | 25 | 50 | 100 | 200 | 500
- Linearität ab 10 µm
- Reproduzierbarkeit ab 1 µm
- Messrate 4 kHz
- Kompakte Bauweise mit integrierter Elektronik
- 3 m integriertes Sensorkabel mit offenen Enden
- Skalierbarer Analogausgang
- Triggereingang
- Schnittstellen: RS422, PROFINET, EtherNet/IP, EtherCAT
- Robustes Aluminiumgehäuse mit IP67
Plug & Play dank einzigartigem Bedienkonzept
Die optoNCDT 1320 Modelle ermöglichen eine Sofortinbetriebnahme mit nur wenigen Klicks der Multifunktionstaste am Sensor. Erweiterte Sensoreinstellungen erfolgen über das intuitive Webinterface. Die gängigsten Oberflächentypen können über Presets gewählt werden. Über den Quality-Slider kann der Sensor für statische oder dynamische Prozesse angepasst werden.
Eine Klasse für sich
Mit der Kombination aus Geschwindigkeit, Größe, Performance und Anwendungsvielfalt ist es gelungen, eine neue Klasse von Lasersensoren zu definieren. Das Smart-Sensorkonzept mit integriertem Webinterface im Zusammenspiel mit der kompakten Bauweise ist weltweit einmalig. Das hervorragende Preis-Leistungs-Verhältnis ermöglicht neue Anwendungsgebiete, insbesondere bei Serienanwendungen, in der Maschinenintegration und Fabrikautomation.
