capaNCDT

Kundenspezifische kapazitive Wegsensoren

Kapazitive Sensoren für spezifische Anwendungen

Immer wieder treten Anwendungsfälle auf, bei denen die Standardausführungen der Sensoren und Controller an ihre Grenzen stoßen. Für diese besonderen Aufgabenstellungen modifizieren wir die Messsysteme nach Ihren Vorgaben. Oft angefragte Änderungen sind z.B. geänderte Bauformen, Targetabstimmungen, Befestigungsoptionen, individuelle Kabellängen, abgeänderte Messbereiche oder Sensoren mit bereits integrierter Elektronik.

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software
logo

Mögliche Anpassungen

  1. Veränderte Messbereiche und Kabellängen
  2. Spezielle Sensorbauformen: reinraumtauglich, für Tiefsttemperaturen (4K), Materialoption (Invar oder Titan), mit Gewinde
  3. Sensoren mit integrierter Elektronik
  4. Spezielle Abstimmung auf Ihr Messobjekt
  5. Ausgangsoptionen
[]
Kontakt
MICRO-EPSILON (SWISS) AG
+41 71 250 08 38
Zum Kontaktformular
Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Kapazitive Wegsensoren mit Embedded Capa Technology (ECT)

Kapazitive Sensoren mit Embedded Capa Technologie werden nach einem innovativen Fertigungsverfahren produziert und erreichen eine wesentlich höhere Langzeitstabilität. Durch die Einbettung der Elektrode in besonders stabiles Trägermaterial wird eine deutlich bessere Temperaturstabilität im Vergleich zu herkömmlich aufgebauten Sensoren erreicht. Durch die neuartige Technologie können unterschiedliche Sensorbauformen realisiert werden, die im Temperaturbereich von -270 °C bis +200 °C bestehen.

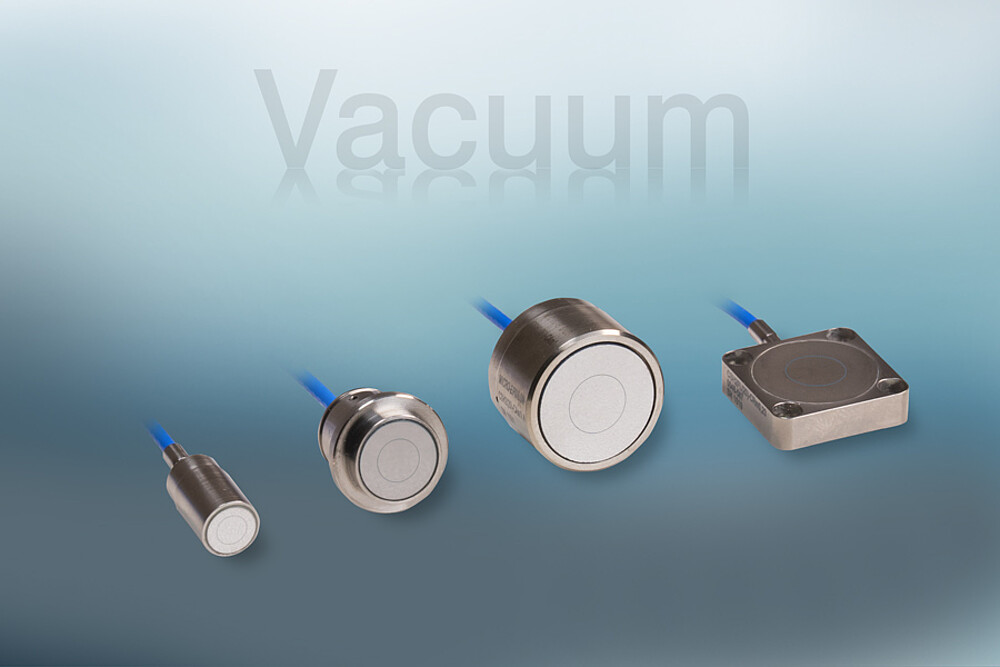

Kapazitive Sensoren für Magnetfelder, Tiefsttemperatur (Kryotechnik) und Vakuum

Kapazitive Wegsensoren von Micro-Epsilon
Kapazitive Wegsensoren von Micro-Epsilon werden oftmals im Vakuum oder im Reinraum eingesetzt und erzielen dort eine Nanometer-Auflösung. Sensoren, Kabel und Durchführungen sind hochgradig partikelfrei und bis zur Reinraumklasse 1 einsetzbar.

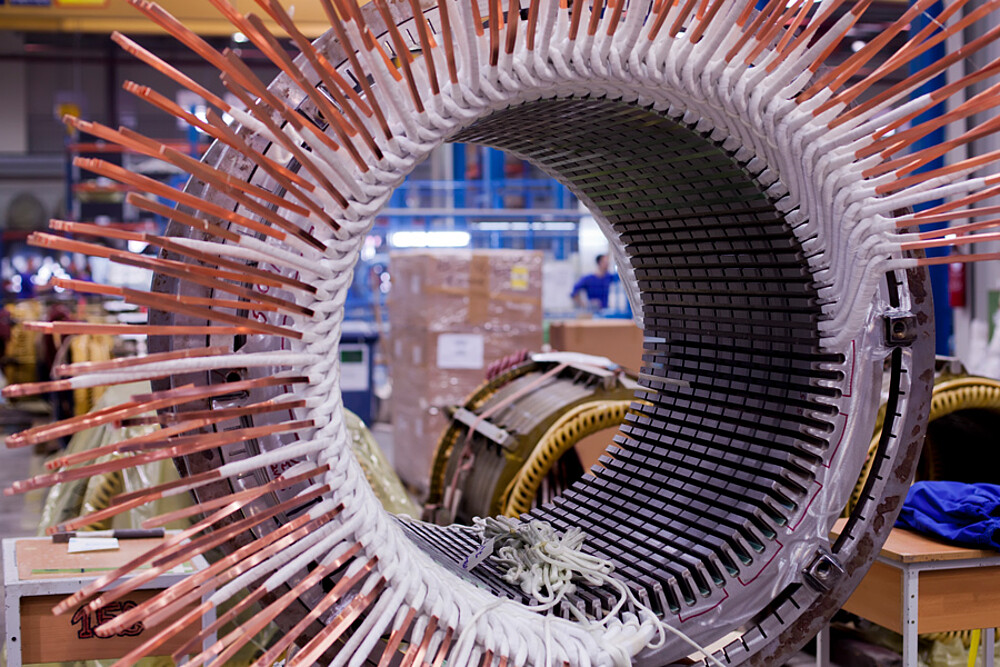

Magnetfeld
Für Umgebungen mit starken Magnetfeldern bietet Micro-Epsilon Sensoren und Sensorkabel, die aus nicht-magnetischen Materialien wie Titan oder Edelstahl aufgebaut sind. Durch die Schirmung des triaxialen Sensoraufbaus wird die Störsicherheit erhöht.

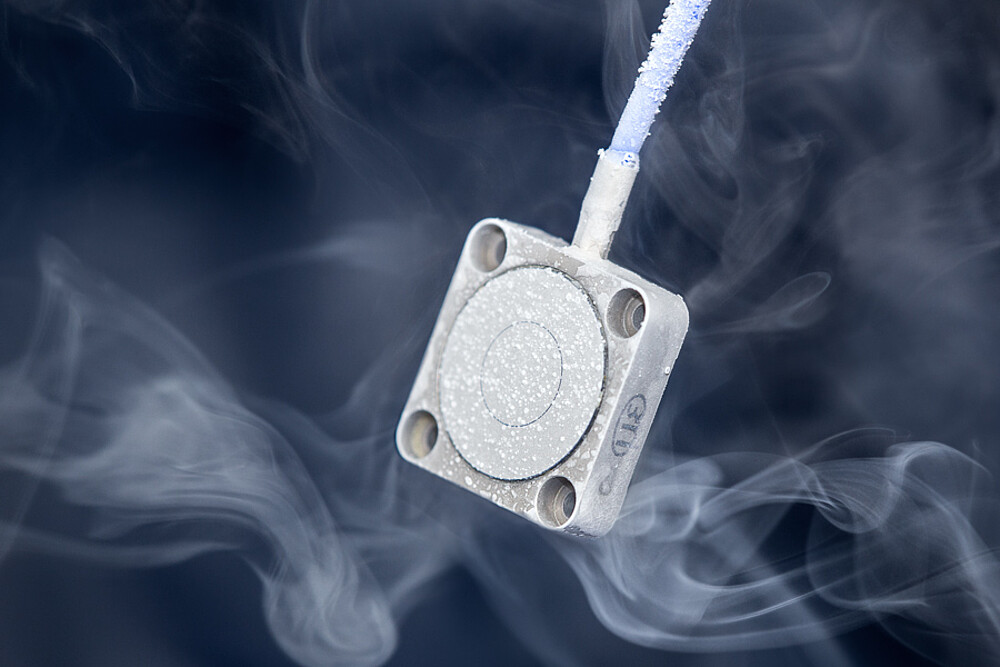

Kapazitiver Sensor für Tiefsttemperatur
Ideal für Tiefsttemperaturen / Kryotechnik: Der temperaturstabile Sensoraufbau erlaubt den Einsatz bei Temperaturen bis zum absoluten Nullpunkt bei gleichzeitig Nanometer-Auflösung.

Verfügbare OEM-Produkte

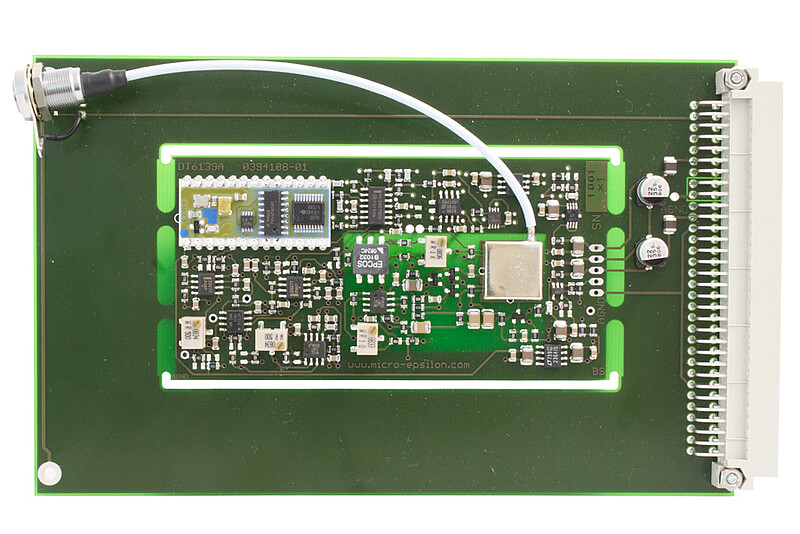

Kapazitives OEM Messsystem – capaNCDT 6139

Der capaNCDT6139 wurde für den Einsatz in industrieller Umgebung konzipiert. Der kompakte Sensor und der flexible System-Aufbau ermöglichen einen ökonomischen Einsatz in OEM-Anwendungen, wie z.B.

  • Piezo-Aktoren
  • Nivellieren in Z
  • X- und Y- Positionierung
  • Axiale Vibrationen
  • Thermische Dehnungen

Besonderheiten

  1. Berührungslose Messung auf alle elektrisch leitenden Materialien

  2. Hohe Auflösung von 2,5 nm

  3. Hohe Grenzfrequenz (2 kHz -3dB)

  4. Hohe Wiederholgenauigkeit von 5 nm

  5. Kompakte Sensorkonstruktion (10 mm)

  6. Elektronikeinheit für die Integration in kundenspezifische Gehäuse

  7. Ideal für kleine Messbereiche, bspw. 200 µm
