thicknessGAUGE
Sensorsystem zur präzisen Dickenmessung von Band- und Plattenmaterial
thicknessGAUGE O.EC
Das thicknessGAUGE O.EC ist ein kompaktes Inline-Messsystem in stabiler O-Rahmenbauform mit einer Aluminiumwalze und einem integriertem Schaltschrank. Eingesetzt wird das System zur präzisen Dickenmessung von Kunststoffbändern und Beschichtungen bis zu 3 mm Materialdicke und Bahnbreiten bis max. 1250 mm. Um ein Querprofil der Materialdicke zu erhalten, wird der Sensor über die Folie traversiert. Wird der Sensor an einer beliebigen Breitenposition gehalten, wird ein Längsprofil der Dicke generiert.
Die Integration erfolgt in kompletten Produktionslinien z.B. in der Kunststoffproduktion und der Batteriefolienherstellung. Die Systeme können sowohl in neue Anlagen integriert oder in Bestandsanlagen direkt nachgerüstet werden.
Besonderheiten
- Eingesetzte Sensorik: combiSENSOR
- Messbreite: 500 / 750 / 1000 / 1250 mm
- Genauigkeit: ± 0,3 µm
- Messrate: 3,9 kHz
- Traversierende Messung oder Festspurmessung
- 24 V Versorgung für komplettes System
- Höchste Präzision bei attraktivem Preis
- OEM-fähig

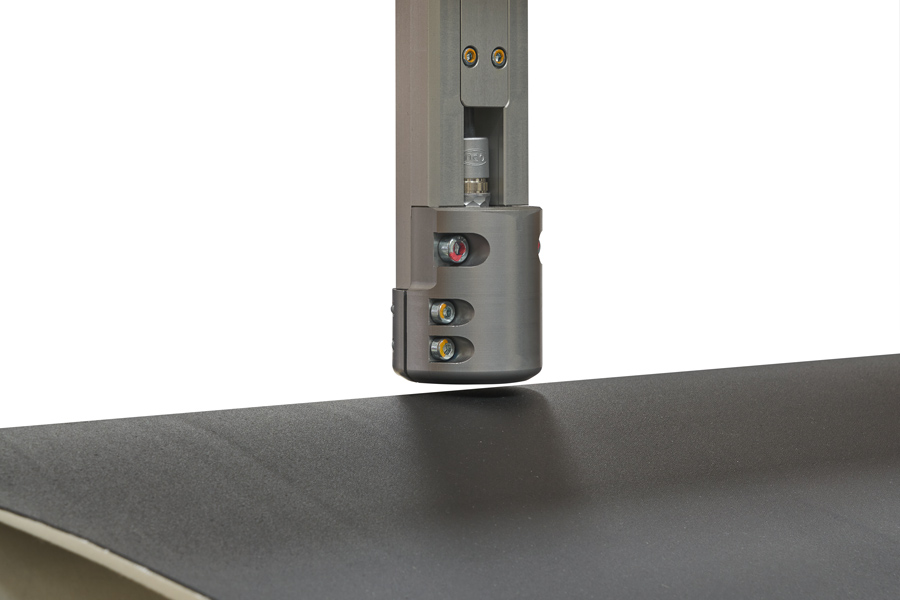

Das thicknessGAUGE O.EC nutzt einen combiSENSOR zur Dickenmessung, der eine Submikrometer-Genauigkeit und gleichzeitig eine hohe Signalstabilität ermöglicht. Der combiSENSOR vereint einen kapazitiven Sensor mit einem induktiven Sensor auf Wirbelstrombasis. Beide Sensoren messen von der gleichen Seite Richtung Aluminiumwalze. Der kapazitive Sensor ermittelt anhand der Dielektrizitätskonstante des nichtleitenden Materials den Abstand zur Messobjektoberseite, während der integrierte Wirbelstromsensor den Abstand zur Aluminiumwalze erfasst. Die Differenz beider Signale ergibt die Dicke des Materials.
