thicknessGAUGE Kompakte C-Rahmen für Elektrodenfolien
Kompakte Sensorsysteme zur Dickenmessung von Batteriefolien
Zur Inline-Dickenmessung von Bandmaterialien werden thicknessGAUGE Sensorsysteme eingesetzt. Verfügbar sind mehrere Modelle mit verschiedenen Sensortypen, Messbereichen und Messbreiten für die Dickenmessung von Folien mit unterschiedlichen Oberflächen. Das System nutzt zwei konfokale Abstandssensoren, die die Banddicke mit hoher Präzision zu erfassen. Die Sensoren sind exakt aufeinander ausgerichtet und werkseitig kalibriert. Mittels Linearachse können die thicknessGAUGE Sensorsysteme verfahren werden, um die Dicke über die gesamte Bandbreite hinweg zu erfassen. Die äußerst kompakte Bauform ermöglicht die Integration in beengte Bauräume.
Besonderheiten
- Eingesetzte Sensorik: Konfokal-chromatische Sensoren / Laser-Profilscanner / Laser-Abstandssensoren mit kleiner Laserlinie
- Optimal geeignet zur hochauflösenden Dickenmessung auf beschichteten und unbeschichteten Batteriefolien
- Auch für transparente und semitransparente Beschichtungen
- Messbereich Dicke: 2 mm
- Genauigkeit: ab ±0,4 µm
- Messrate: bis 5 kHz
- Vollautomatische Kalibrierung
- Kompakte Bauform, verfahrbar durch Linearachse
Ideal für alle Folien und Beschichtungstypen

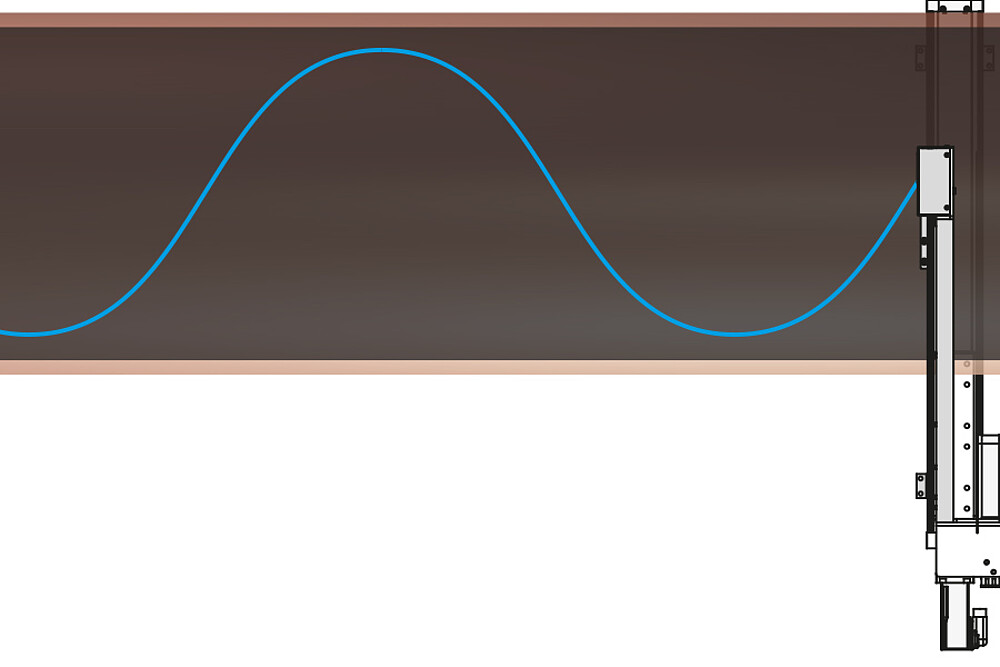

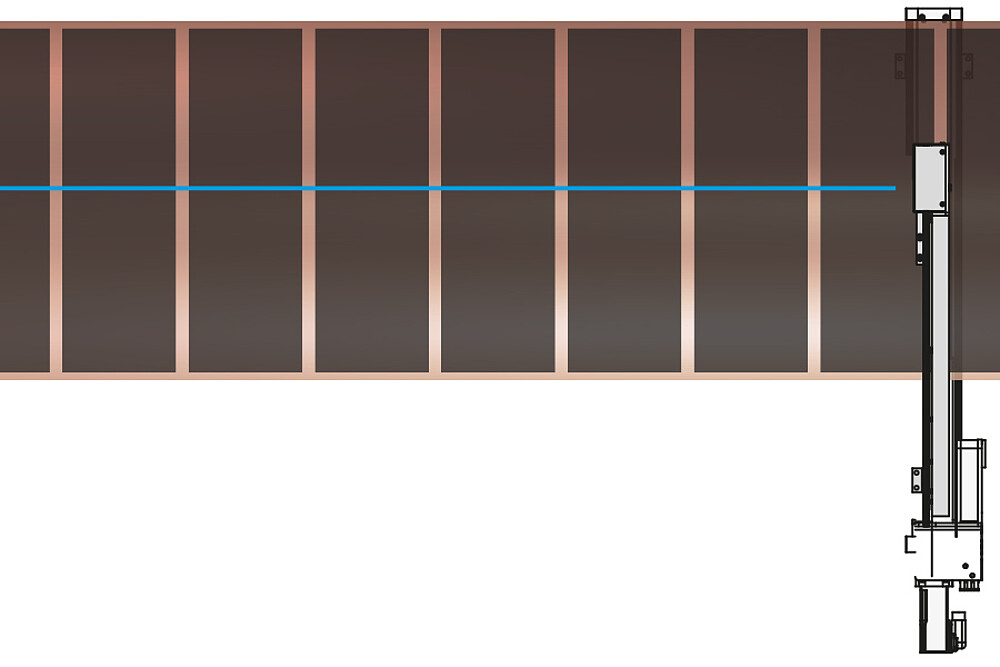

Das thicknessGAUGE kann einerseits zur Festspurmessung eingesetzt werden, z.B. zur Center-Line Messung (Mittendicke) oder zur Dickenmessung am Rand. Alternativ kann das Sensorsystem auch zur traversierenden Dickenmessung eingesetzt werden. Dank der Vielseitigkeit kann das thicknessGAUGE sowohl für intermittierende als auch längsbeschichtete Folien genutzt werden.
Leistungsstarke Analyse- und Steuersoftware

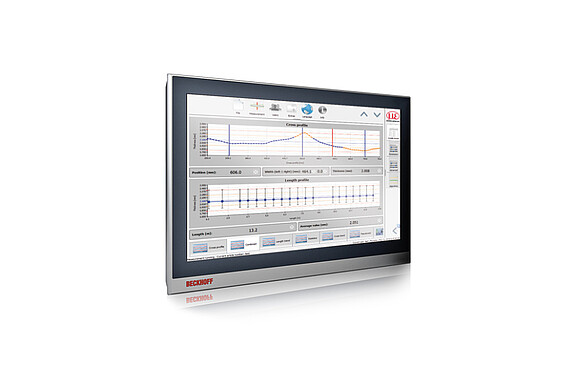

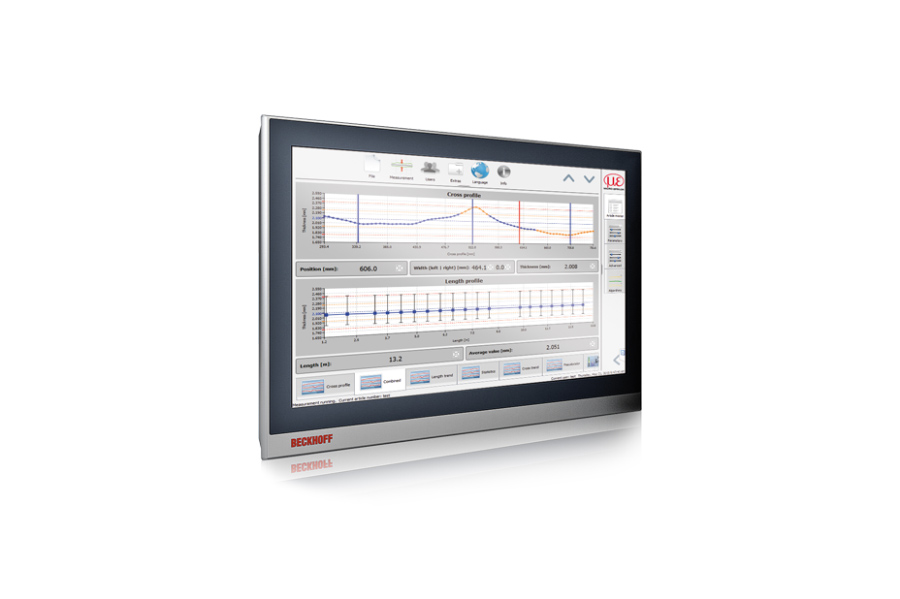

Die Ausstattung der kompakten Systeme umfasst eine integrierte Lineareinheit samt Motorsteuerung, einen kompakten Busklemmkasten, eine automatische Kalibriervorrichtung sowie einen Multi-Touch-PC mit vorinstallierter Software. Die Software ermöglicht unterschiedliche Messmodi, wie z.B. Festspur-Dickenmessung an beliebigen Positionen, Messung des Dickenprofils, Messung von mehreren Längstrends, ein SPC-Paket sowie eine automatisierte Prüfmittelfähigkeitsüberwachung.
