Seilzug-Mechaniken
Kundenspezifisch anpassbar
Hochwertige Präzisionskomponenten
Nahezu jeder Encoder montierbar

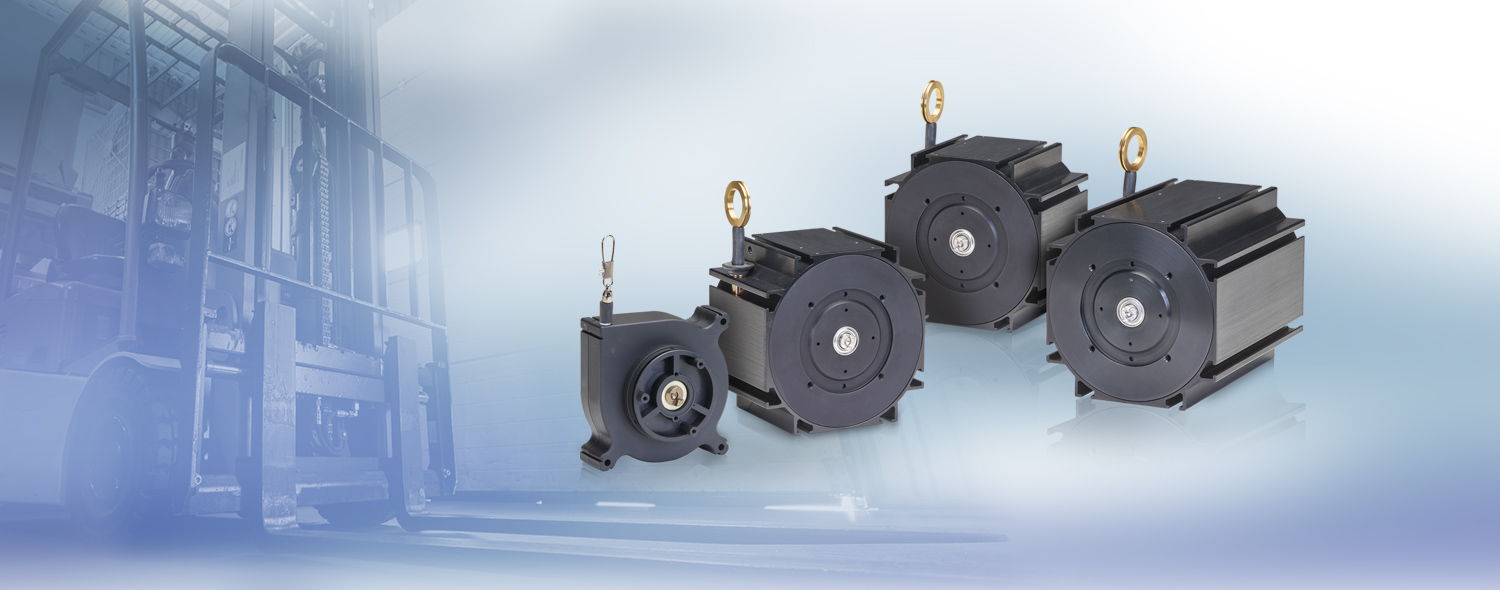

Seilzug-Mechaniken für kundenspezifische Encoder-Montage
Die wireSENSOR Seilzug-Mechaniken sind die ideale Basis für Encoderhersteller, die ihre eigenen Messsysteme effizient, zuverlässig und wirtschaftlich realisieren möchten. Dank jahrelanger Erfahrung in der Seilzugmesstechnik bietet Micro-Epsilon ein breites Portfolio mit verschiedenen Messbereichen und Bauformen. Die Mechaniken sind speziell für die Direktmontage von Encodern ausgelegt und ermöglichen eine optimale Kraftübertragung, hohe Wiederholgenauigkeit sowie eine lange Lebensdauer - auch unter anspruchsvollen industriellen Bedingungen. Ob als OEM-Lösung oder als Basis für kundenspezifische Anpassungen - die wireSENSOR Seilzug-Mechaniken bieten eine wirtschaftlich attraktive und technisch hochwertigen Sensorik-Lösung.
Encoder-Montage - WPS-Mechaniken
Für die WPS-Mechaniken ist standardmäßig ein Synchroflansch im Lieferumfang enthalten. Optional kann ein Klemmflansch eingesetzt werden. Für OEM-Produkte entwickeln wir produktspezifische Adapter.
Encoder-Montage - WDS-Mechaniken
Die wireSENSOR-Mechaniken von Micro-Epsilon sind für die Montage verschiedener Encoder ausgelegt. Standardmäßig ist ein Synchroflansch im Lieferumfang enthalten. Optional kann ein Klemmflansch eingesetzt werden. Für OEM-Produkte entwickeln wir produktspezifische Adapter.

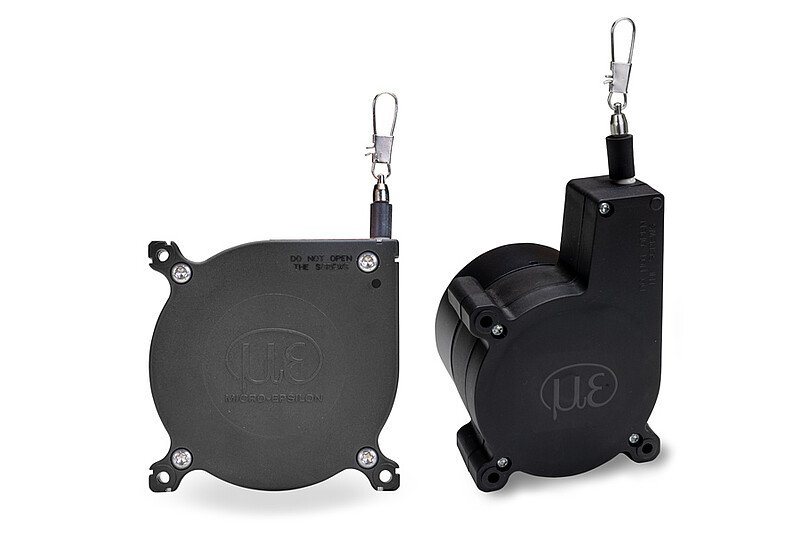

WPS-Mechaniken - für beengte Einbausituationen
Die wireSENSOR-Mechaniken der Baureihen MK und K sind für eine einfache Montage eines Inkremental- bzw. Absolutencoders konzipiert. Die Auswahl der Schnittstelle, der Auflösung und der Anschlussart kann somit individuell gestaltet werden. Dank der kompakten Bauform können die Mechaniken auch in beengte Bauräume integriert werden.
Besonderheiten:
- Messbereiche: 1.500 | 2.400 | 2.500 | 3.500 | 5.000 | 8.000 | 12.000 mm
- Temperaturbereich: -40 … +85 °C
- Linearität: ± 0,1 % d.M.
- Auflösung: abhängig vom Encoder
- Ausgangsart: abhängig vom Encoder
Downloads
Katalog wireSENSOR Seilzug-Mechaniken (Seilzug-Mechaniken zur Drehgebermontage)
Datenblatt wireSENSOR K140-M
Montageanleitung wireSENSOR Serie WPS, Mechaniken
Montageanleitung wireSENSOR Serie WPS, Mechaniken K100-M
Betriebsanleitung wireSENSOR, WPS Seilzug-Mechaniken
Betriebsanleitung wireSENSOR WPS, Seilzug-Mechaniken K100-M
CAD-Datei 3D-Modell "wireSENSOR WPS-Mechaniken", STEP

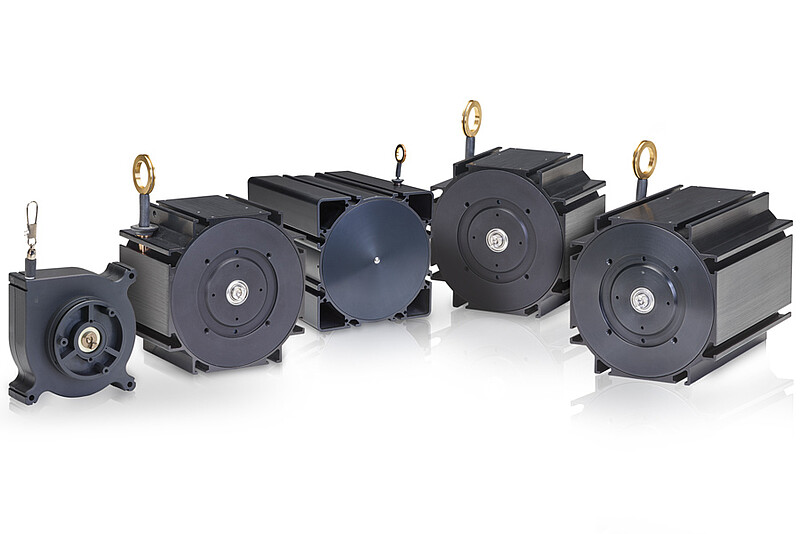

WDS-Mechaniken - für industrielle Umgebungen
Die wireSENSOR-Mechaniken der Baureihen P60, P96, P115 und P200 sind für eine einfache Montage eines Inkremental- bzw. Absolutencoders konzipiert. Die Auswahl der Schnittstelle, der Auflösung und der Anschlussart kann somit individuell gestaltet werden. Dank des robusten Aluminiumgehäuses eignen sich die Mechaniken insbesondere für industrielle Umgebungen.
Besonderheiten:
- Messbereiche: 1.500 | 3.000 | 5.000 | 7.500 | 10.000 | 15.000 | 30.000 | 40.000 | 50.000 mm
- Temperaturbereich: -20 … +80 °C
- Linearität: ± 0,01 % d.M.
- Auflösung: abhängig vom Encoder
- Ausgangsart: abhängig vom Encoder
Downloads
Katalog wireSENSOR Seilzug-Mechaniken (Seilzug-Mechaniken zur Drehgebermontage)
Montageanleitung Seilzug-Mechaniken
Montageanleitung wireSENSOR Mechanik P85
Betriebsanleitung Seilzug-Mechanik
Betriebsanleitung wireSENSOR Mechanik P85
CAD-Datei 3D-Modell "wireSENSOR WDS-Mechaniken", STEP
