thicknessGAUGE Kompakte O-Rahmen für Separatorfolien
Kompaktes Sensorsystem zur Dickenmessung von Separatorfolien und Batteriebeschichtungen
Zur stabilen Dickenmessung von Beschichtungen auf Separatorfolien wird das thicknessGAUGE O.IMS eingesetzt. Das System ist als kompakter O-Rahmen aufgebaut und nutzt ein Weißlichtinterferometer, das über die Batteriefolie traversiert. Dank der innovativen Technologie erfolgt die Dickenmessung berührungslos von nur einer Seite. Zwei Transportwalzen dienen zur Bandberuhigung.
Besonderheiten
- Eingesetzte Sensorik: Weißlicht-Interferometer
- Kompakte Komplettlösung zur Inline-Dickenmessung
- Optimal geeignet zur hochauflösenden Dickenmessung auf beschichteten und unbeschichteten Batteriefolien und Separatorfolien
- Materialbreiten bis 1.250 mm
- Stabiler Aufbau für höchste Präzision mit Systemgenauigkeit ±0,2 µm
- Traversierende Messung oder Festspurmessung
- Vollautomatische Kalibrierung
- Umfassendes Softwarepaket zur Datenakquisition, Signalverarbeitung und Automatisierung im Lieferumfang
Ideal für alle beschichtete Batterie- und Separatorfolien

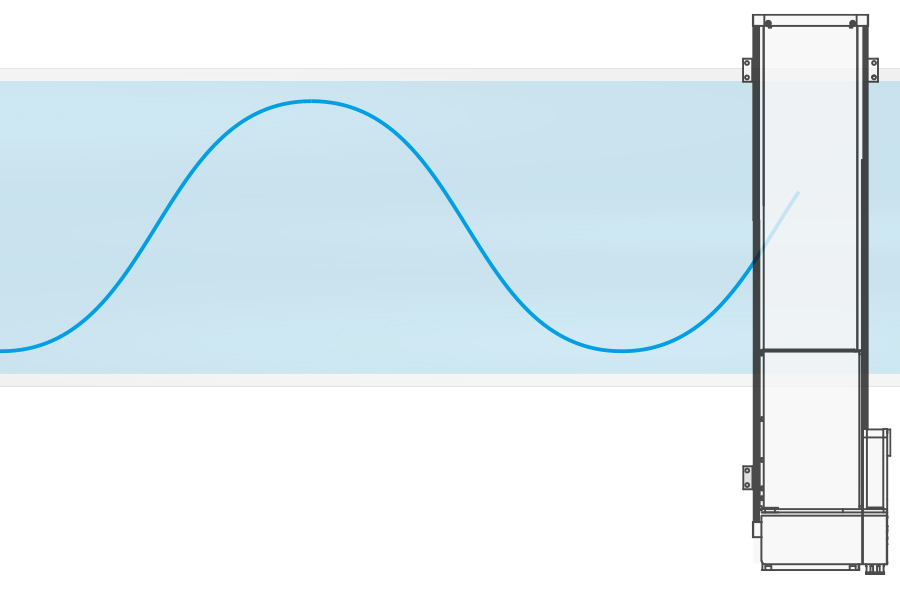

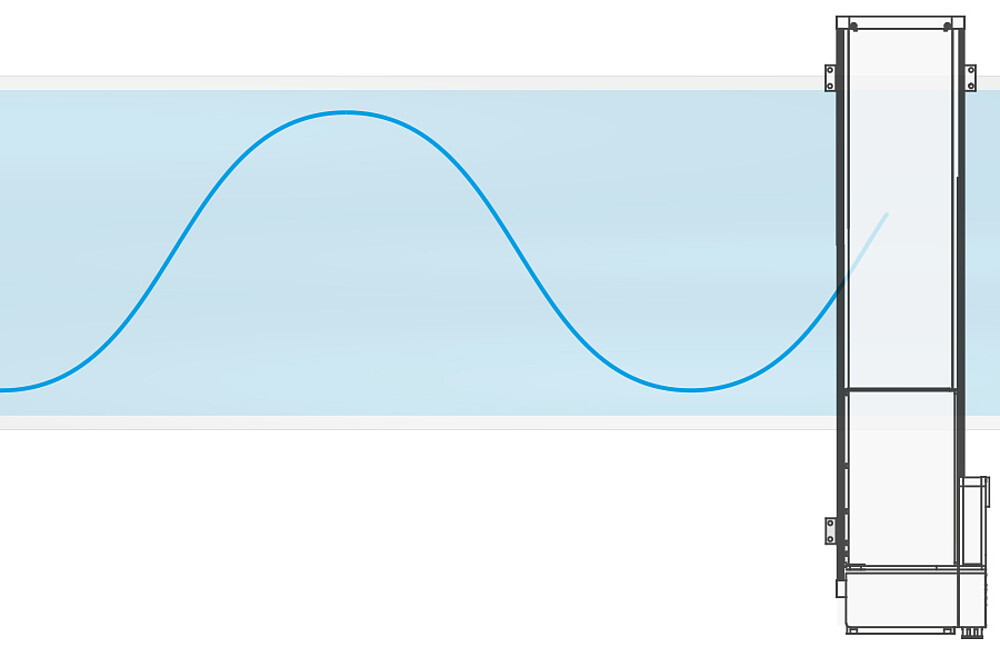

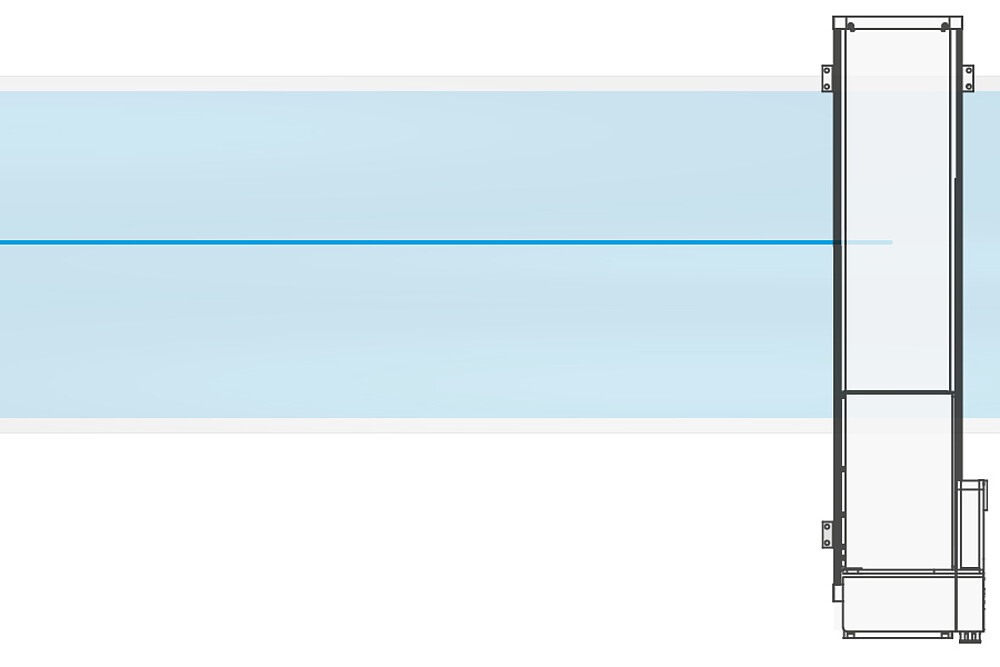

Das thicknessGAUGE kann einerseits zur Festspurmessung eingesetzt werden, z.B. zur Center-Line Messung (Mittendicke) oder zur Dickenmessung am Rand. Alternativ kann das Sensorsystem auch zur traversierenden Dickenmessung eingesetzt werden. Dank der Vielseitigkeit kann das thicknessGAUGE sowohl für intermittierende als auch längsbeschichtete Folien genutzt werden.
Präzise Messung der Beschichtungsdicke

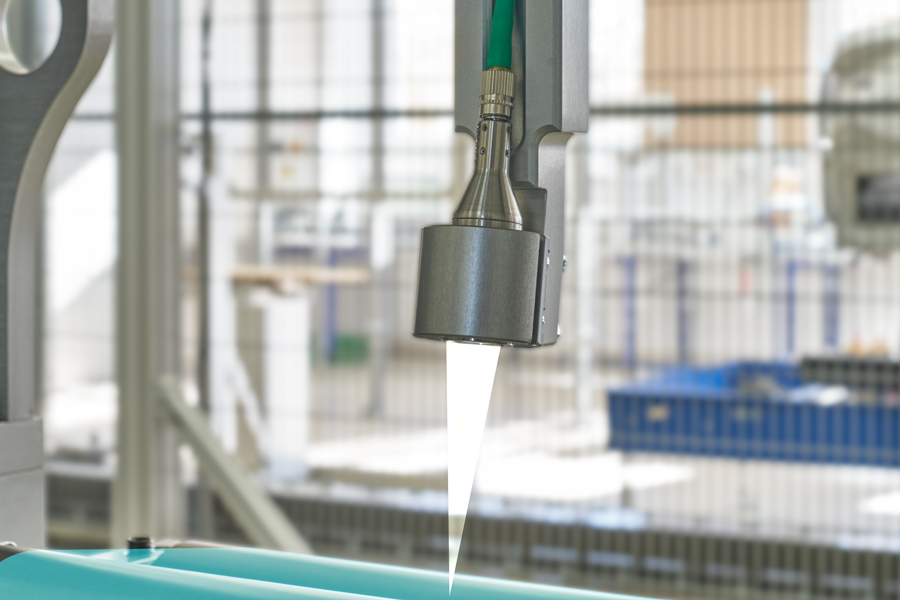

Das kompakte thicknessGAUGE Sensorsystem kann für die Beschichtungsdickenmessung von Separatorfolien eingesetzt werden. Ausgestattet mit einem Weißlicht-Interferometer erfasst das Sensorsystem die dünnen Beschichtungen von Kunststofffolien mit Submikrometer-Genauigkeit.
Leistungsstarke Analyse- und Steuersoftware
Die Ausstattung der kompakten Systeme umfasst eine integrierte Lineareinheit samt Motorsteuerung, einen kompakten Busklemmkasten, eine automatische Kalibriervorrichtung sowie einen Multi-Touch-PC mit vorinstallierter Software. Die Software ermöglicht unterschiedliche Messmodi, wie z.B. Festspur-Dickenmessung an beliebigen Positionen, Messung des Dickenprofils, Messung von mehreren Längstrends, ein SPC-Paket sowie eine automatisierte Prüfmittelfähigkeitsüberwachung.
