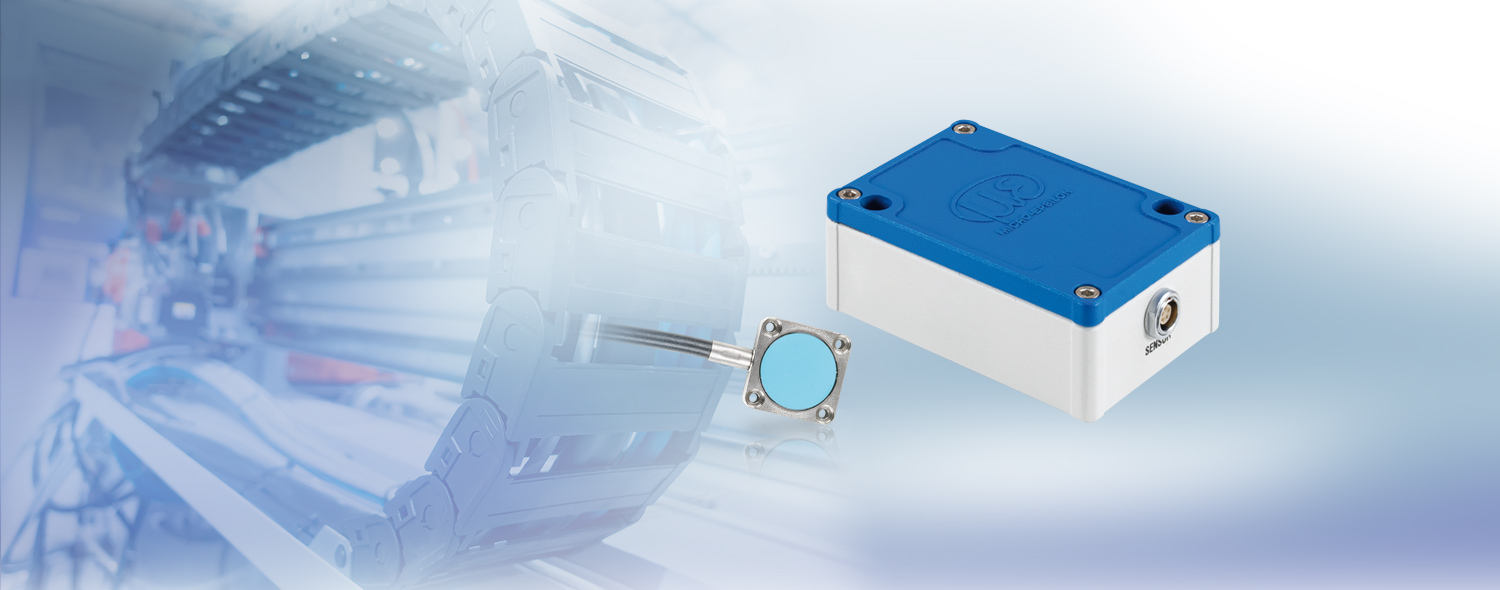

capaNCDT 61x4
Ideal für den Einsatz auf Schleppketten und Robotern
Aktives kapazitives Messsystem für lange Signalübertragungswege
Das capaNCDT 61x4 ist ein aktives kapazitives System zur Messung von Weg, Abstand und Position. Bestehend aus einem Sensor mit integriertem Vorverstärker, einem robusten Kabel sowie einem kompakten Controller ist das Messsystem ohne Vor-Ort-Kalibrierung sofort einsatzbereit. Das Messsystem ist mit einer Kabellänge bis zu 15 m erhältlich und eignet sich bestens für den Einsatz im Automatisierungsbereich. Insbesondere in der automatisierten Roboterfertigung und bei Messaufgaben mit Schleppkettenführung ist das capaNCDT 61x4 ideal geeignet. Anwendung findet es aber auch im Maschinenbau und der Halbleiterfertigung. Um eine optimale Signalqualität sicherzustellen, wird die gewünschte Kabellänge ab Werk bereits einkalibriert.
Besonderheiten
- Messbereiche (mm): 2
- Linearität max. 2 µm
- Auflösung max. 0,3 µm
- RS485 Schnittstelle oder Analogausgang
- Ideal für lange Signalübertragungswege bis 15 m
- Robuste Sensorkabel zum Einsatz auf Schleppketten und Robotern
- Hohe Integrierbarkeit durch flexible Kabelverlegung
- Höchste Signalstabilität auch bei bewegtem Sensorkabel

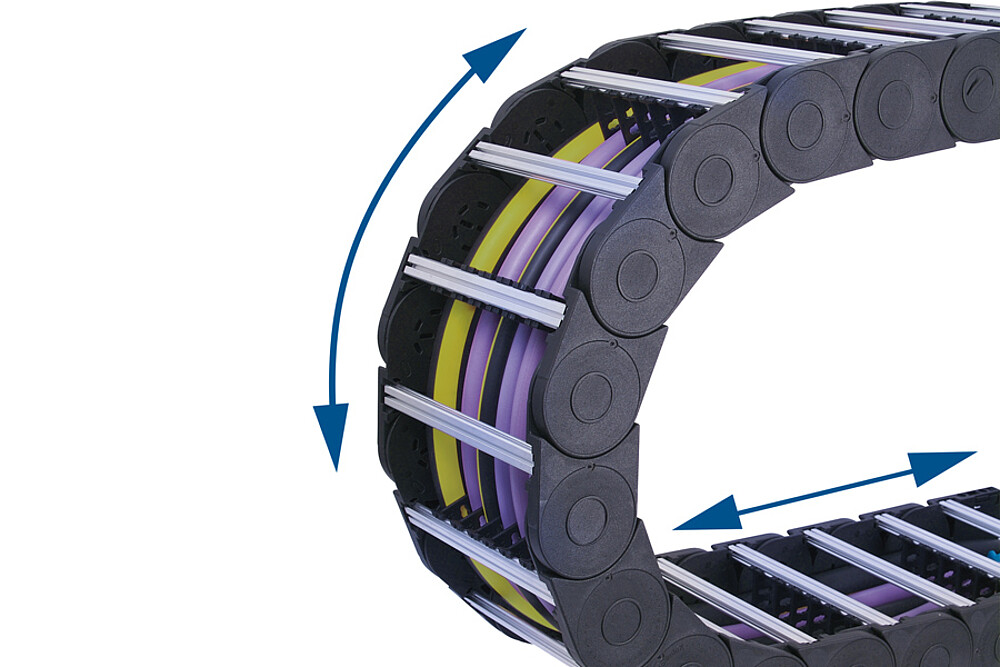

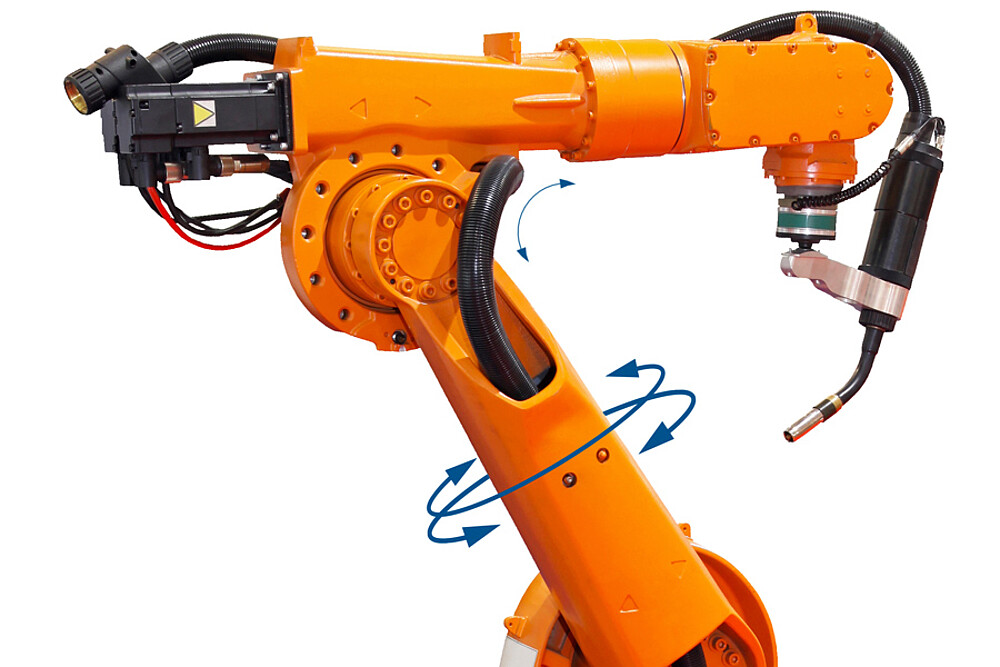

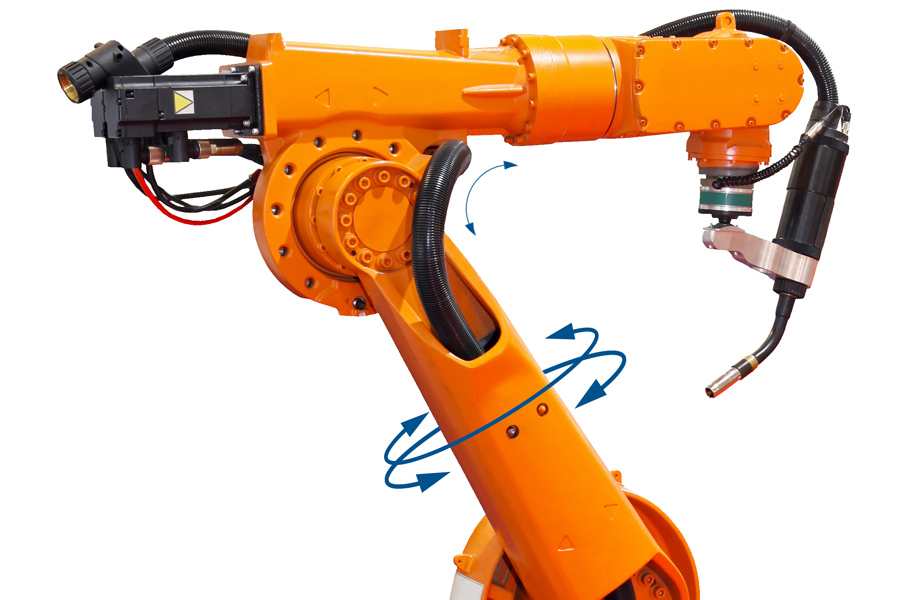

Robuste Kabel für den Einsatz auf Robotern und Schleppketten
Die robusten Kabel des capaNCDT 61x4 bieten hohe Flexibilität und Längen bis zu 15 m und sind daher bestens geeignet für Messaufgaben am Roboter und in der Automatisierungstechnik.
Kompakter und robuster Flachsensor
Der aktive Flachsensor ist mit einem Edelstahlgehäuse und einem Keramik-Sensorelement aufgebaut. Durch das sensorseitig integrierte Kabel ergeben sich zwei wesentliche Vorteile: Der Einbauraum wird deutlich reduziert und die mechanische Stabilität des Sensors wird erhöht.

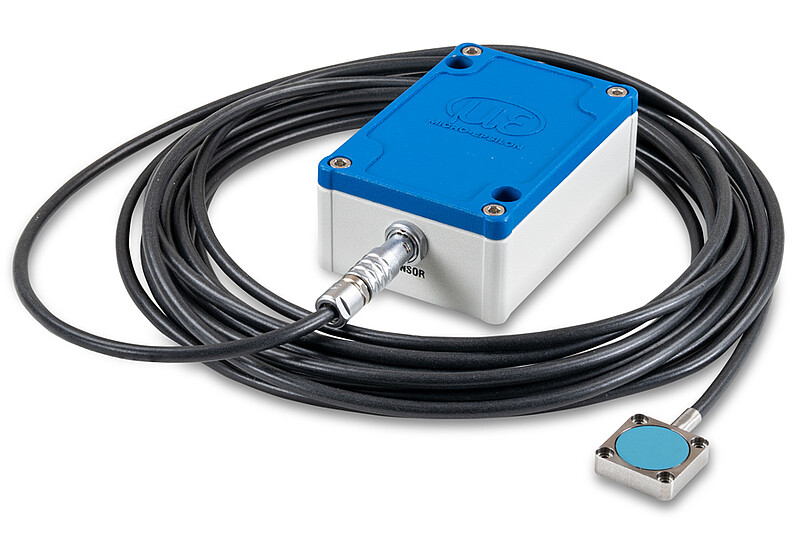

Das kapazitive Messsystem capaNCDT 6114 bietet dank seiner langen Signalübertragungswege eine große Anwendungsvielfalt. Aufgrund seiner robusten und bis zu 15 m langen Kabel ist das System z.B. bestens für den Einsatz in Schleppketten und Robotern geeignet. Auch bei Bewegungen des Sensorkabels werden präzise Messergebnisse mit höchster Signalstabilität erreicht. Das capaNCDT 6114 verfügt über einen Analogausgang von 0 ... 10V.
Besonderheiten
-
Messbereiche (mm): 2
-
Linearität max. 2 µm
-
Auflösung max. 0,3 µm
-
Analogausgang 0 ...10 V (kurzschlussfest), optional: ±5 V, 10...0 V
Das kapazitive Messsystem capaNCDT 6124 bietet dank seiner langen Signalübertragungswege eine große Anwendungsvielfalt. Aufgrund seiner robusten und bis zu 15 m langen Kabel ist das System z.B. bestens für den Einsatz in Schleppketten und Robotern geeignet. Auch bei Bewegungen des Sensorkabels werden präzise Messergebnisse mit höchster Signalstabilität erreicht. Das capaNCDT 6124 Messsystem verfügt neben dem Analogausgang über eine digitale RS485-Schnittstelle.
Besonderheiten
-
Messbereiche (mm): 2
-
Linearität max. 2 µm
-
Auflösung max. 0,3 µm
-
RS485-Schnittstelle
