thicknessGAUGE

Sensorsystem zur präzisen Dickenmessung

thicknessGAUGE C.LL

Die thicknessGAUGE C.LL Sensorsysteme nutzen Lasertriangulationssensoren zur Dickenmessung. Die Lasersensoren ermöglichen eine hohe Messrate bei gleichzeitig hoher Genauigkeit. Die Serie überzeugt durch ein gutes Preis-Leistungsverhältnis und wird bevorzugt zur Dickenmessung auf gängigen Oberflächen wie Kunststoff, Holz und Metall eingesetzt.

logo

Besonderheiten

  1. Eingesetzte Sensorik: Lasertriangulations-Wegsensoren
  2. Messbereich Dicke: 6 / 50 mm
  3. Genauigkeit: ±1 / ±5 µm
  4. Messrate: bis 10 kHz
  5. Preiswertes Sensorsysteme für gängige Oberflächen von Kunststoff bis Metall
  6. Kompakt, hohe Performanz, hervorragendes Preis-Leistungs-Verhältnis
[]
Kontakt
MICRO-EPSILON (SWISS) AG
Zum Kontaktformular
Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Präzise Dickenmessung mit Laser-Triangulationssensoren

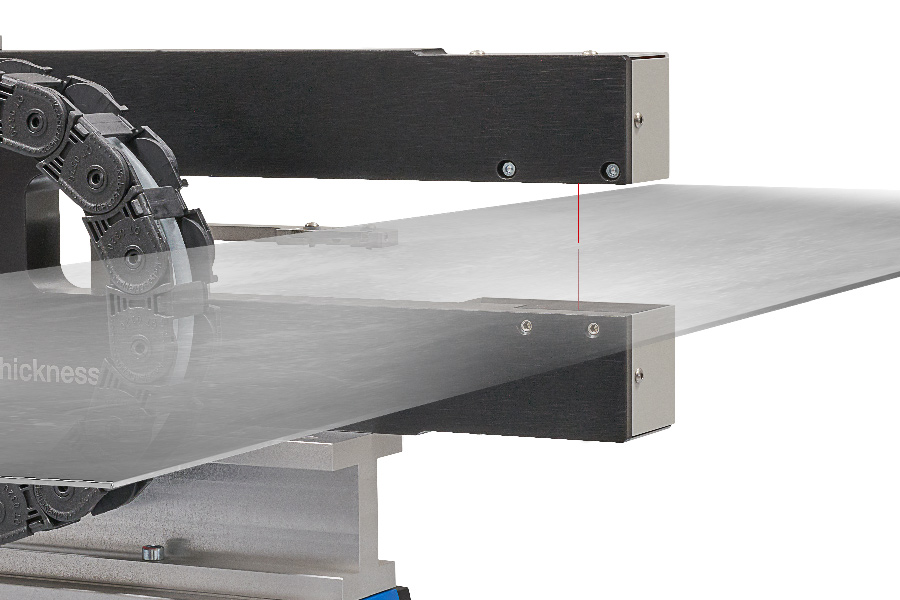

Die thicknessGAUGE C.LL Sensorsysteme sind betriebsfertig montiert und werkseitig kalibriert. Sie bestehen aus einem stabilen Rahmen, an dem zwei optische Abstandssensoren befestigt sind. Die Sensoren erfassen die Dicke des Messobjekts nach dem Differenzprinzip. Die Sensoren sind montageseitig exakt aufeinander ausgerichtet und ermöglichen dadurch eine hohe Messgenauigkeit.

Über eine Linearachse wird das Sensorsystem von der Parkposition bis zur Messposition verfahren. Zur vollautomatischen Kalibrierung wird das System in die Parkposition zurückbewegt.

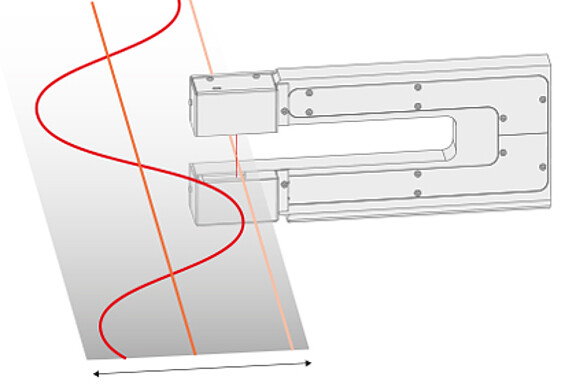

Die thicknessGAUGE C.LL Sensorsysteme werden zur präzisen Dickenmessung von Bändern und Platten eingesetzt. Das System kann einerseits zur Festspurmessung eingesetzt werden, z.B. zur Center-Line Messung (Mittendicke) oder zur Dickenmessung am Rand. Dank der Lineareinheit kann der thicknessGAUGE auch zur traversierenden Dickenmessung bis zu 600 mm Bandbreite eingesetzt werden.
