optoNCDT LL

Sensoren mit kleiner Laserlinie (LL) für raue und spiegelnde Oberflächen

Laser-Sensoren für Metall und raue Oberflächen

Die Lasersensoren der optoNCDT LL Serie erzeugen einen ovalen Lichtfleck von nur wenigen Millimetern Breite, der einer kurzen »Laserlinie« ähnelt. Der ovale Lichtfleck kompensiert inhomogene Oberflächenstrukturen sowie das sogenannte „Speckling“, das insbesondere bei metallischen Oberflächen auftritt. Im Zusammenspiel mit speziellen Software-Algorithmen werden Störungen durch Oberflächenrauigkeiten, Defekte, Vertiefungen oder kleinsten Löchern ausgefiltert. Dadurch werden stabile und präzise Messergebnisse erzielt.

Persönliche Beratung

Zuverlässige Messung auf strukturierte und metallische Oberflächen

Messung auf strukturierte und metallische Oberflächen
Die optoNCDT LL Lasersensoren arbeiten mit einem ovalem Lichtfleck, die einer kleinen Laserlinie ähnelt. Die Sensoren werden zur statischen und dynamischen Abstandsmessung auf rauen und strukturierten Oberflächen, auf Metallen sowie auf Messobjekten, bei denen der Laser in das Material eindringt, eingesetzt.

Die optoNCDT LL Lasersensoren sind in mehreren Baureihen mit unterschiedlichen Messbereichen, Messraten und Genauigkeiten verfügbar. Die optoNCDT LL Lasersensoren werden zur präzisen Abstandsmessung auf strukturierten Oberflächen eingesetzt, wenn also die Distanz zur Oberfläche und nicht die Struktur der Oberfläche erfasst werden muss. Müssen kleine Details und die Oberflächenstrukturen erfasst werden, empfehlen sich die optoNCDT Sensoren mit punktförmigen Laser sowie die Blue Laser Sensoren.

Diagramm Gegenüberstellung Laser-Punkt-Sensor und Laserlinien Modell

Schnittstellen- und Verrechnungseinheiten

C-Box/2A Controller
IF2001/USB
IF2004/USB
IF2008/PCIE
IF2035 für Industrial Ethernet

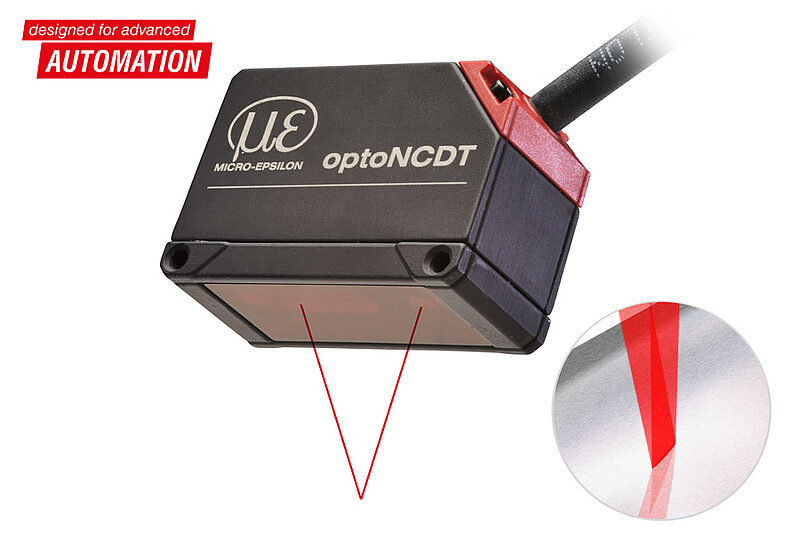

Smarter Laser-Sensor für metallisch glänzende Objekte - optoNCDT 1420LL

Die kompakten Laser-Sensoren der Serie optoNCDT 1420 LL sind konzipiert für Messungen gegen metallisch glänzende und raue Oberflächen. Durch den ovalen Lichtfleck, der einer kurzen Laserlinie ähnelt, können Unebenheiten wie Struktur und Rauheit besser kompensiert werden. Dank spezieller Software-Algorithmen können Interferenzen, die durch Oberflächenrauigkeiten, Defekte, Vertiefungen oder kleinste Löcher verursacht werden, gefiltert werden.

Besonderheiten

  1. Lasersensor mit Spezialoptik mit ovalen Lichtfleck (kurze Laserlinie)

  2. Präzise Messung auf Metalloberflächen und strukturierten Oberflächen

  3. Active Surface Compensation für wechselnde Oberflächen (ASC)

  4. Integrierter Controller

  5. Messbereich (mm): 10 | 25 | 50

  6. Linearität ab 8 µm

  7. Einstellbare Messrate bis 8 kHz

  8. Digitale Schnittstelle (integriert): RS422 (16 bit)

  9. Digitale Schnittstellen (optionale Anbindung über Schnittstellenmodul): PROFINET, EtherNet/IP, EtherCAT

  10. Skalierbarer Analogausgang

  11. Robustes Aluminiumgehäuse mit IP67

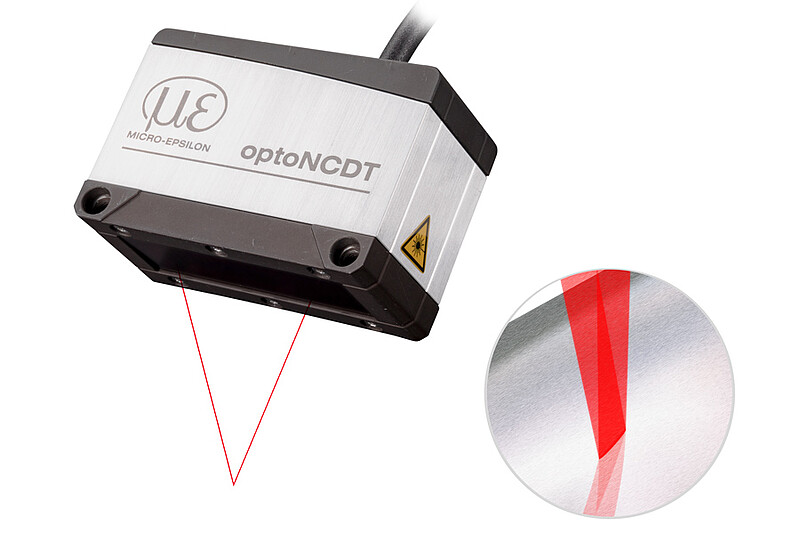

Kompakter Laser-Sensor für metallisch glänzende Objekte - optoNCDT 1900LL

Laser-Sensoren der Serie optoNCDT 1900 LL sind konzipiert für Messungen gegen metallisch glänzende und raue Oberflächen. Die kleine Laserlinie ermöglicht präzise Messergebnisse bei glänzenden Metalloberflächen oder strukturierten Objekten. Dank der kompakten Bauform kann der Sensor auch in beengten Bauräumen integriert werden.

Besonderheiten

  1. Lasersensor mit Spezialoptik mit ovalem Lichtfleck (kleine Laserlinie)

  2. Ideal für statische und dynamische Abstandsmessungen auf Metalloberflächen, strukturierten Oberflächen und Messobjekten, bei denen der Laser eindringt

  3. Kompakte Sensorbauform mit integriertem Controller

  4. Hohe Fremdlichtbeständigkeit

  5. Messbereiche (mm): 2 | 6 | 10 | 25 | 50

  6. Linearität ab 1 µm

  7. Reproduzierbarkeit < 0,1 µm

  8. Einstellbare Messrate bis 10 kHz

  9. Schnittstellen: Analogausgang, RS422, PROFINET, EtherNet/IP, EtherCAT

  10. Advanced-Surface-Compensation für Oberflächen mit wechselnden Reflektionen

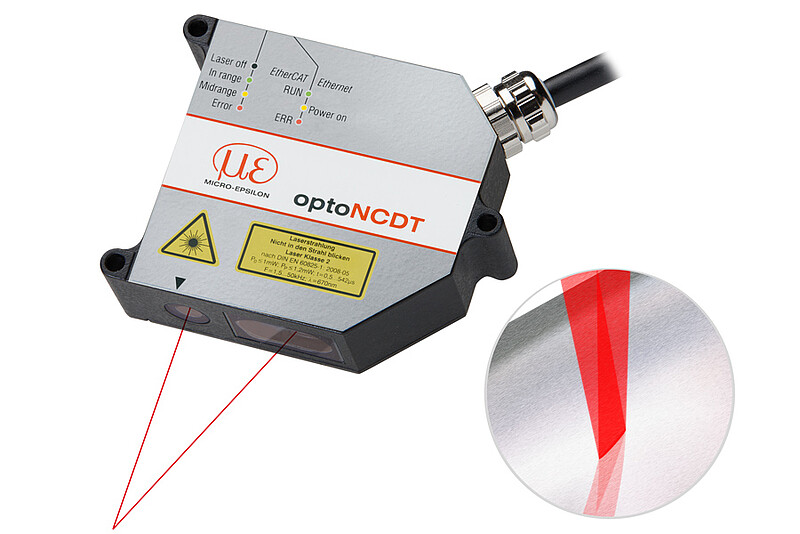

Hochdynamischer Laser-Sensor für metallisch glänzende Objekte - optoNCDT 2300LL

Laser-Sensoren der Serie optoNCDT 2300LL projizieren anstelle des herkömmlichen Laserpunkts eine winzige Laserlinie auf die Messobjektoberfläche. Dank dieser Laserlinie eignet sich der optoNCDT 2300LL besonders für präzise Weg- und Abstandsmessungen auf glänzende sowie poröse und raue Oberflächen. Die hohe Messrate von bis zu 49 kHz erlaubt es, in schnellen Prozessen zuverlässig zu messen. Die Parametrierung des Lasersensors erfolgt über ein Webinterface, das über die Ethernet-Schnittstelle angesprochen wird. Über das Webinterface stehen vielzählige Möglichkeiten zur Messwert- und Signalverarbeitung zur Verfügung.

Besonderheiten

  1. Lasersensor mit Spezialoptik mit ovalem Lichtfleck (kleine Laserlinie)

  2. Ideal für statische und dynamische Abstandsmessungen auf Metalloberflächen, strukturierten Oberflächen und Messobjekten, bei denen der Laser eindringt

  3. Integrierter Controller

  4. Messbereiche (mm): 2 | 10 | 20 | 50

  5. Linearität ab 0,6 µm

  6. Auflösung max. 0,03 µm

  7. Einstellbare Messrate bis 49,140 kHz

  8. Advanced Real-Time-Surface-Compensation (A-RTSC)

  9. Schnittstellen: Ethernet, EtherCAT, RS422, Profinet, EtherNet/IP, Analogausgang (über C-Box)
