eddyNCDT SGS4701
Messung der thermischen Längenausdehnung in Spindeln
Messung der thermischen Ausdehnung in Spindeln
Das Wegmesssystem SGS 4701 (Spindle Growth System) wurde für den Einsatz in Hochfrequenz-Spindeln entwickelt. Dort muss aufgrund der hohen Drehzahl und der Wärmeentwicklung die thermische Längenausdehnung kompensiert werden, um das Werkzeug immer in der definierten Lage zu halten. Der SGS Sensor erfasst die thermische und zentrifugalkraftbedingte Ausdehnung der Spindel. Dort wird üblicherweise auf den Labyrinthring gemessen. Neben der Längenausdehnung wird die Temperatur am Sensor erfasst und ausgegeben. Die Messwerte fließen in die CNC Steuerung ein und kompensieren die Positionsabweichung.
Besonderheiten
- Berührungslose und verschleißfreie Messung
- Kostenoptimiertes Design
- Miniaturisierte Sensor- und Controllerbauform, komplett in Spindel integrierbar
- Abstimmung auf ferro- oder nicht ferromagnetische Materialen
- Integrierte Temperaturmessung im Sensor
- Extreme Temperaturstabilität

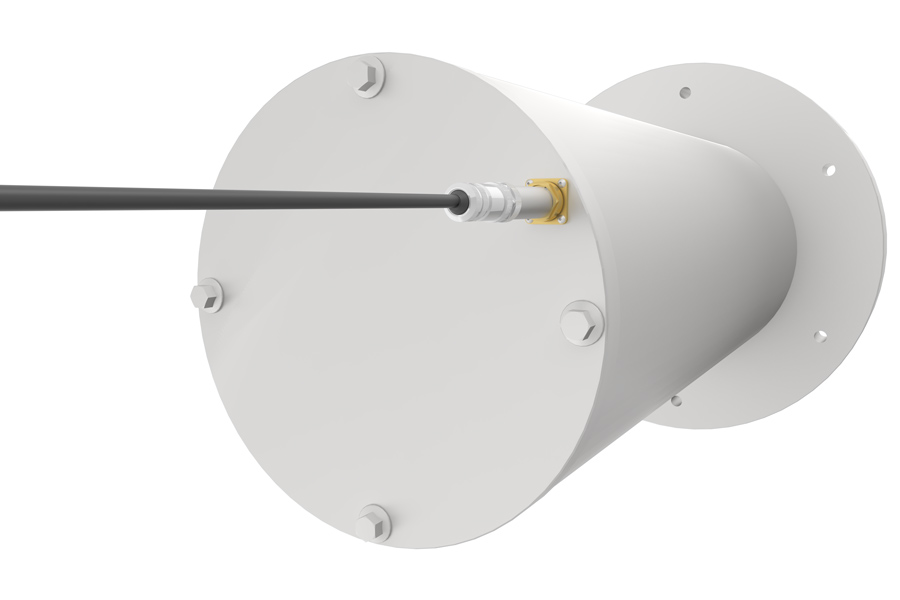

Kompakte Bauform
Das SGS 4701 besteht aus einem Sensor, dem Sensorkabel und dem Controller, die werkseitig auf ferromagnetische bzw. nichtferromagnetische Messobjekte kalibriert sind. Zwei miniaturisierte Sensorbauformen erlauben die Installation direkt in der Spindel. Der kompakte Controller kann über einen Flansch am Spindelgehäuse montiert oder direkt in der Spindel untergebracht werden.

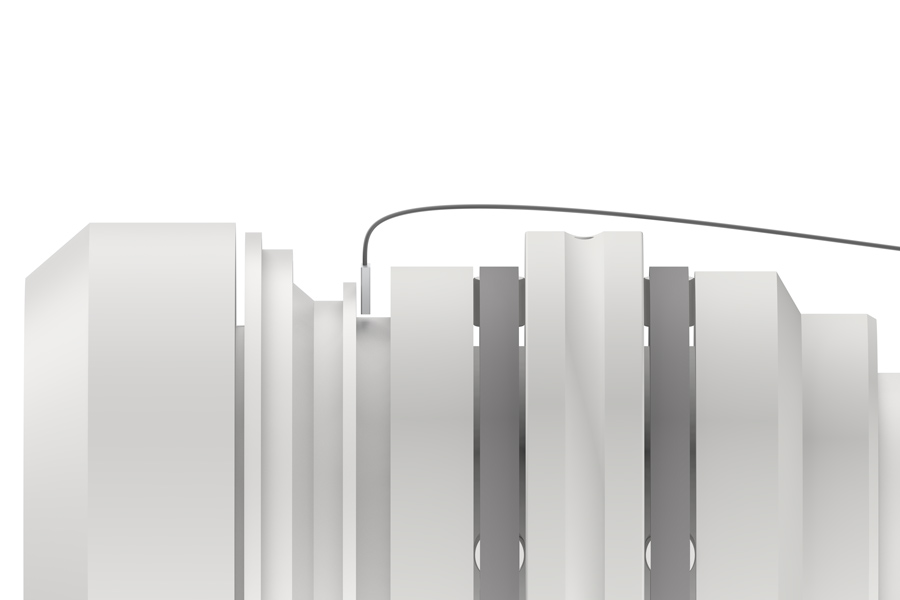

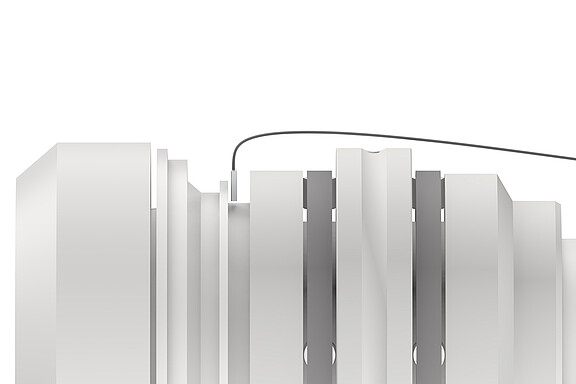

Robuste Ausführung
Das SGS 4701 arbeitet nach dem Wirbelstromprinzip, wodurch die Messung berührungslos und verschleißfrei erfolgt. Das Messverfahren ist zudem unempfindlich gegenüber Störeinflüssen wie Hitze, Staub und Öl.
