Extrudergehäuse-Durchmesser
Innendurchmesserinspektion von Extrudergehäusen

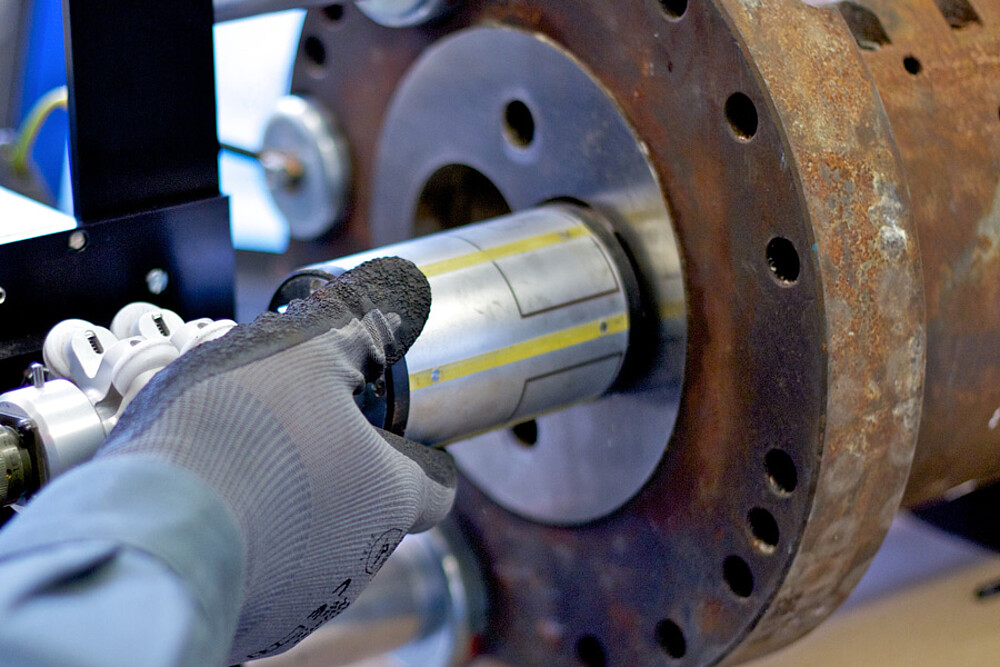

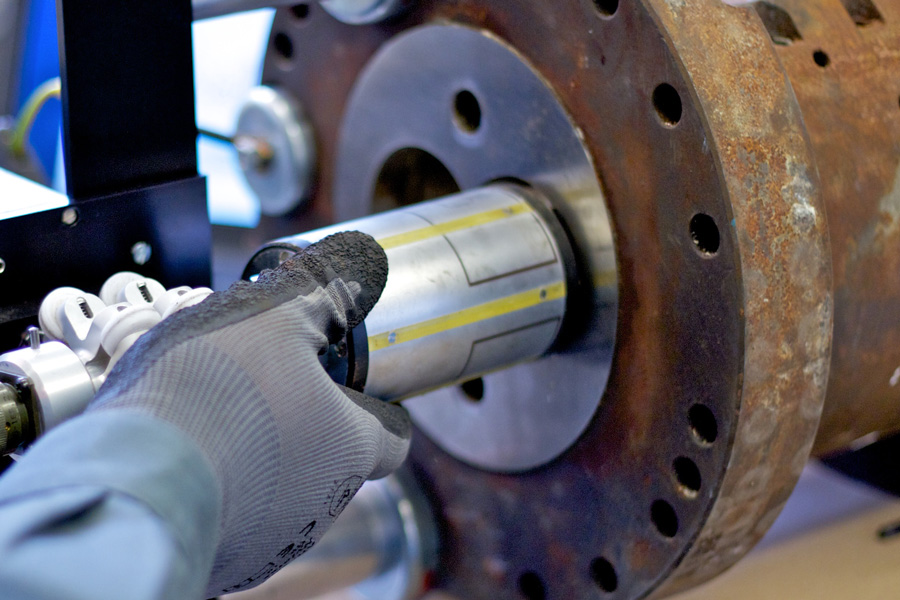

Das Sensorsystem idiamCONTROL misst präzise den Innendurchmesser von Bohrungen wie z.B. Extrudern, um daraus den Verschleiß zu ermitteln. Das idiamCONTROL wird in die Bohrung geführt und ermittelt den Bohrungsdurchmesser beim Herausziehen. Verschleißbasierte Toleranzüberschreitungen werden automatisch angezeigt und können über USB ausgegeben werden.
Vorteile
- Touchscreen mit bedienerfreundlicher Software zur schnellen Auswertung direkt am Extruder
- Zuverlässige Messung auf bis zu 6 Spuren
- Geeignet für zahlreiche Extrudergehäuse von 32 bis 180 mm Durchmesser
- Direkte Durchmesseranzeige
- Automatische Bewertungsfunktion über Toleranzangaben
- USB-Schnittstelle zur Datenausgabe und Protokollierung
- Integrierter Funktionstest prüft den Arbeitszustand des Messsystems
Funktionsweise

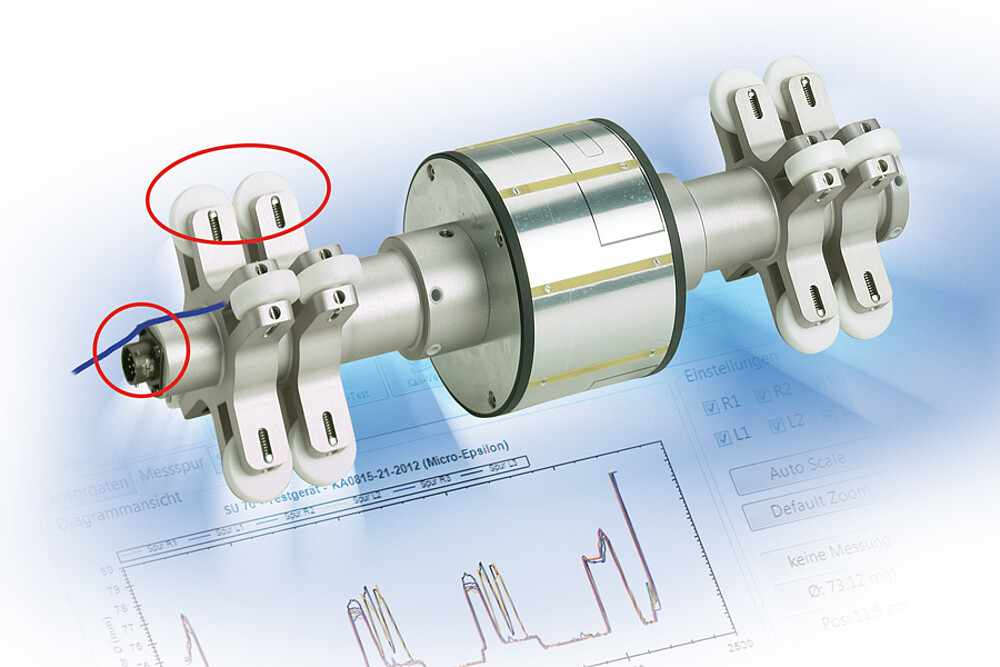

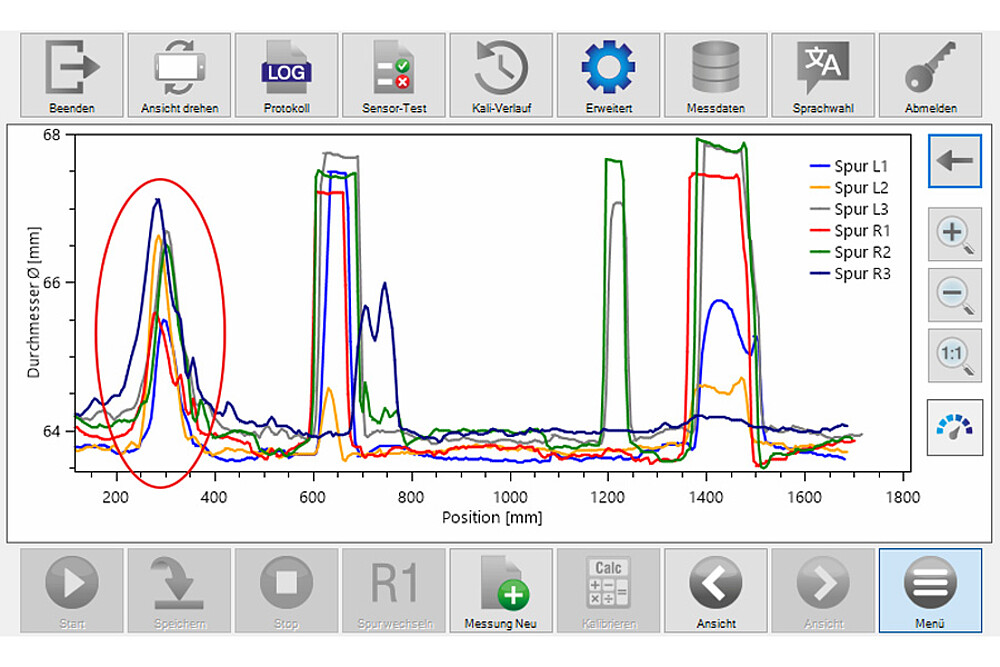

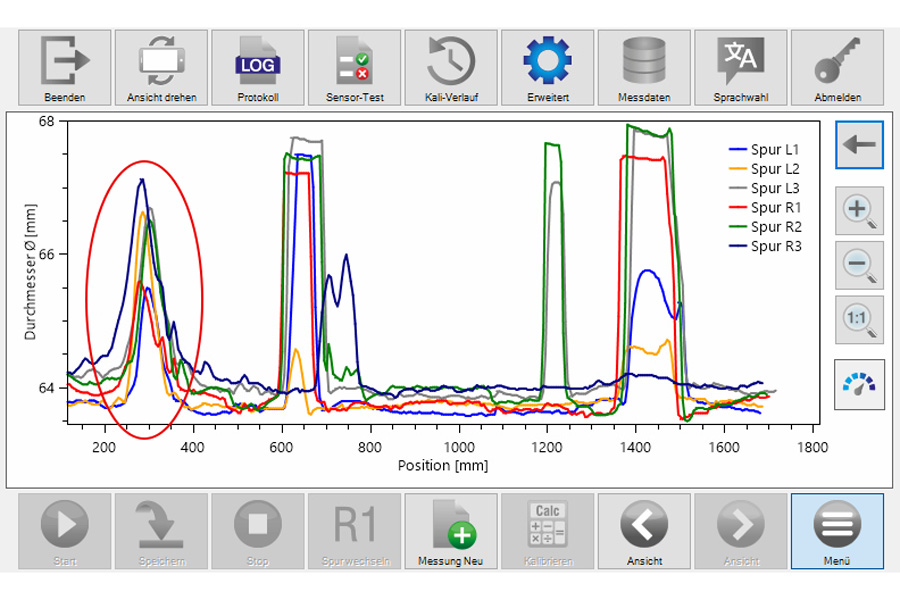

Das idiamCONTROL arbeitet mit integrierten kapazitiven Wegsensoren. Diese messen die tatsächlich vorhandenen Bohrungsdurchmesser über die gesamte Verfahrensteil-Länge. Durch die zusätzliche Erfassung der axialen Sensorposition mit einem Kabellängen-Messsystem werden örtlich vorhandene Durchmesserabweichungen schnell und sicher gefunden. Mit dem Kabellängen-Messsystem wird jeder Sensorposition in der Bohrungslängsachse ein Durchmesser zugeordnet. Als Ergebnis stehen die Durchmesserlängsprofile in sechs Spuren und einer axialen Ortsauflösung von 1 mm zur Verfügung. Aus den jeweiligen Durchmesserwerten wird über die Auswertesoftware der Verschleiß errechnet.
