thicknessGAUGE

Sensorsystem zur Dicken- und Breitenmessung von Band- und Plattenmaterial

Sensorsysteme zur präzisen Dickenmessung von Band- und Plattenmaterial

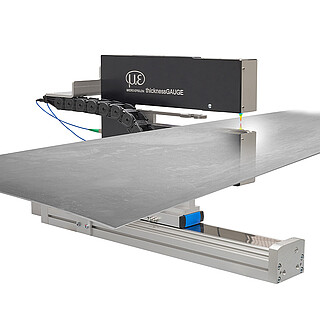

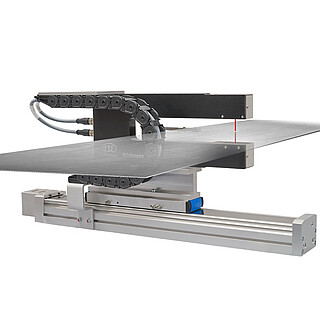

Die thicknessGAUGE Sensorsysteme werden zur präzisen Dickenmessung von Band- und Plattenmaterial bis zu 50 mm eingesetzt. Mehrere Modelle mit verschiedenen Sensortypen, Messbereichen und Messbreiten ermöglichen die Inline-Dickenmessung von verschiedenen Materialien und Oberflächen mit einem unübertroffenen Preis-Leistungs-Verhältnis.

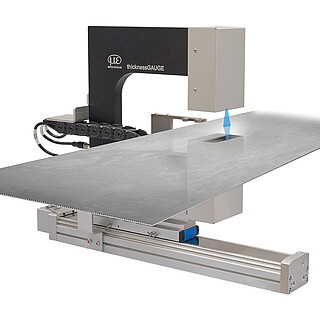

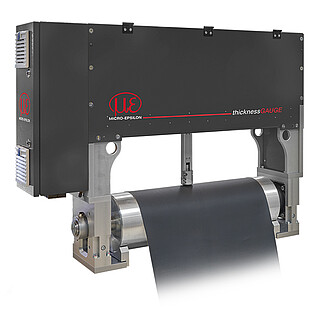

Das fertig montierte System besteht aus einem stabilen Rahmen, an dem zwei optische Abstandssensoren befestigt sind. Diese erfassen die Dicke des Messobjekts nach dem Differenzprinzip. Die Sensoren sind montageseitig aufeinander ausgerichtet. Eine werkseitige Dickenkalibrierung ermöglicht eine hohe Präzision in der Dickenmessung.

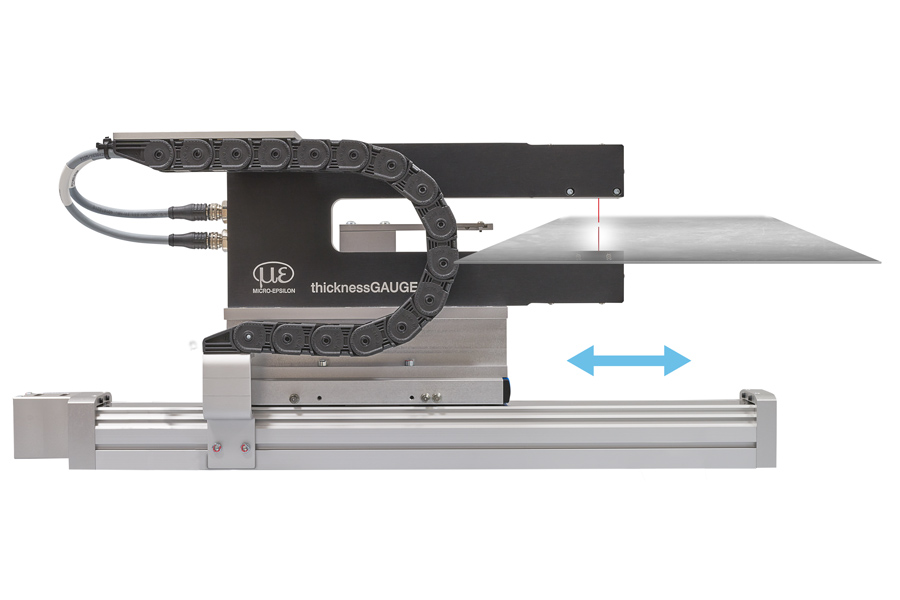

Über eine Linearachse wird das Sensorsystem von der Parkposition bis zur Messposition verfahren. In der Parkposition befindet sich das Messnormal für die vollautomatische Kalibrierung.

logo

Besonderheiten

  1. Kompakte Komplettlösung zur präzisen Inline-Dickenmessung
  2. Messung vieler Oberflächen und Materialien dank verschiedener Sensortechnologien
  3. Verfahrbar durch Linearachse
  4. Vollautomatische Kalibrierung
  5. 24 V Versorgung für komplettes System
  6. Integrierte Software
  7. optimales Preis-Leistungs-Verhältnis
[]
Kontakt
MICRO-EPSILON (SWISS) AG
Zum Kontaktformular
Ihre Anfrage zu: {product}
Bitte fügen Sie das Ergebnis der unten stehenden Aufgabe ein. Damit wird Spam vermieden.
captcha
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

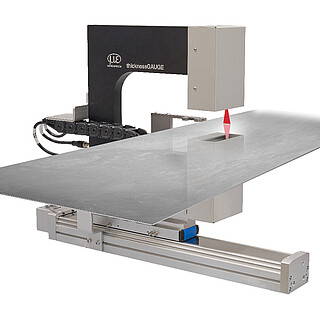

Dickenmessung mit hoher Präzision

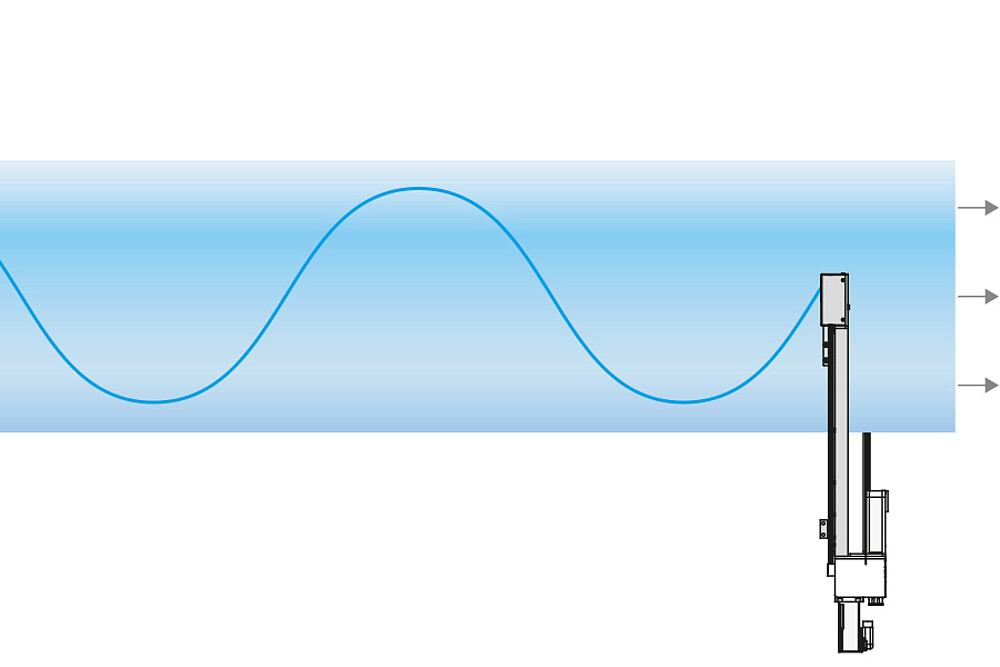

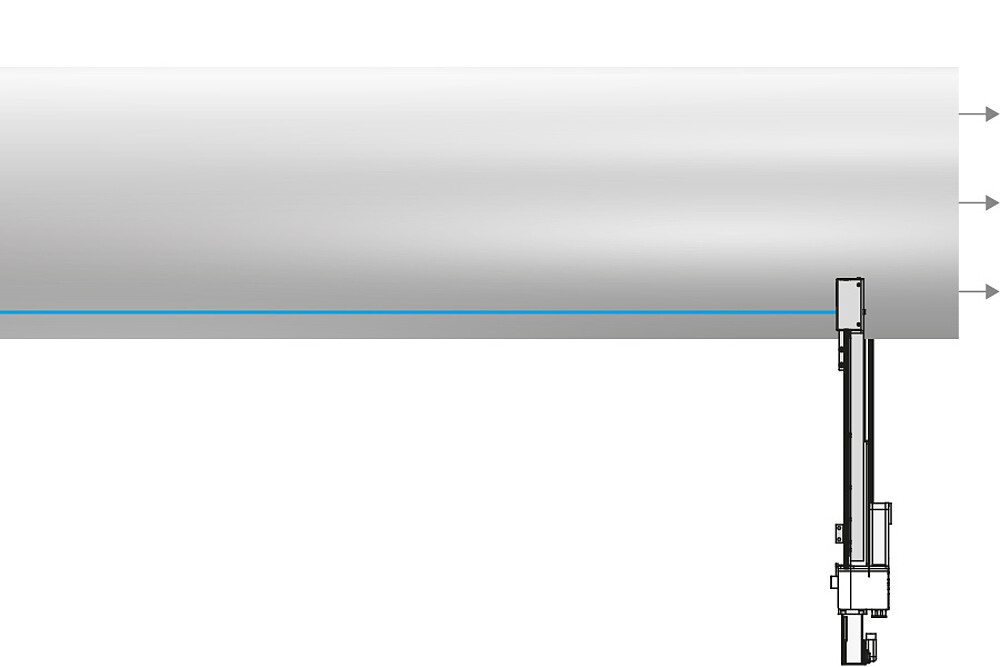

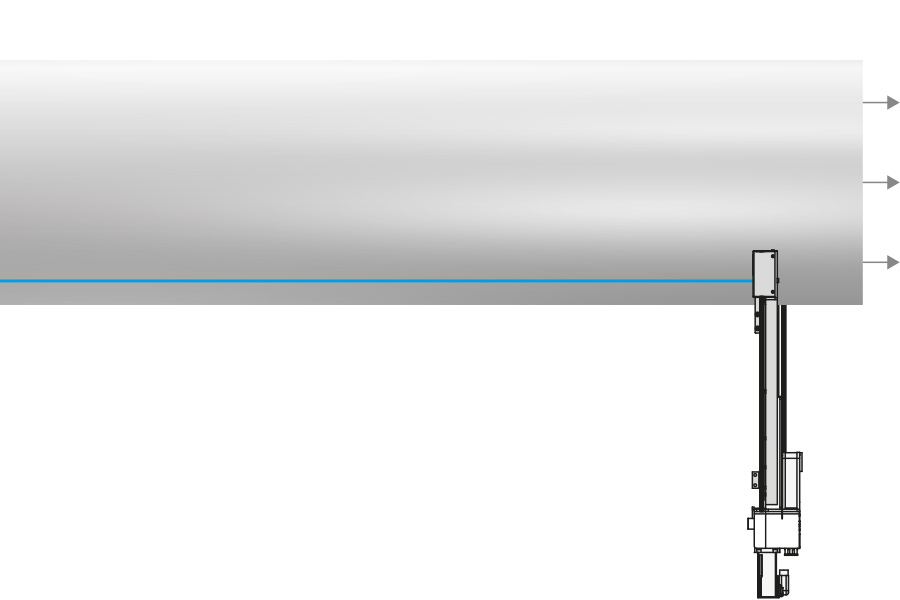

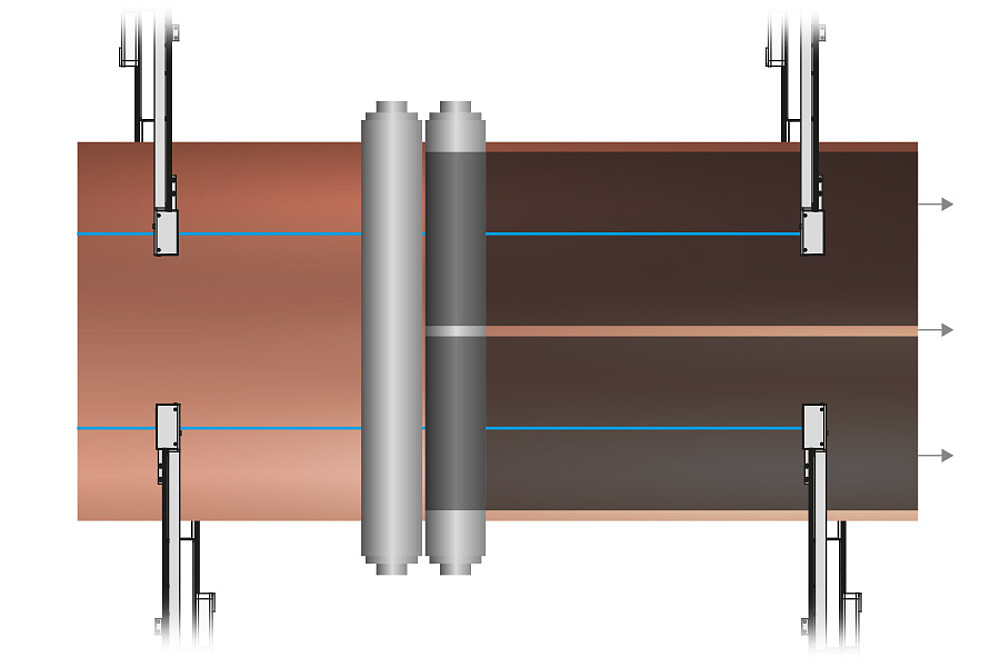

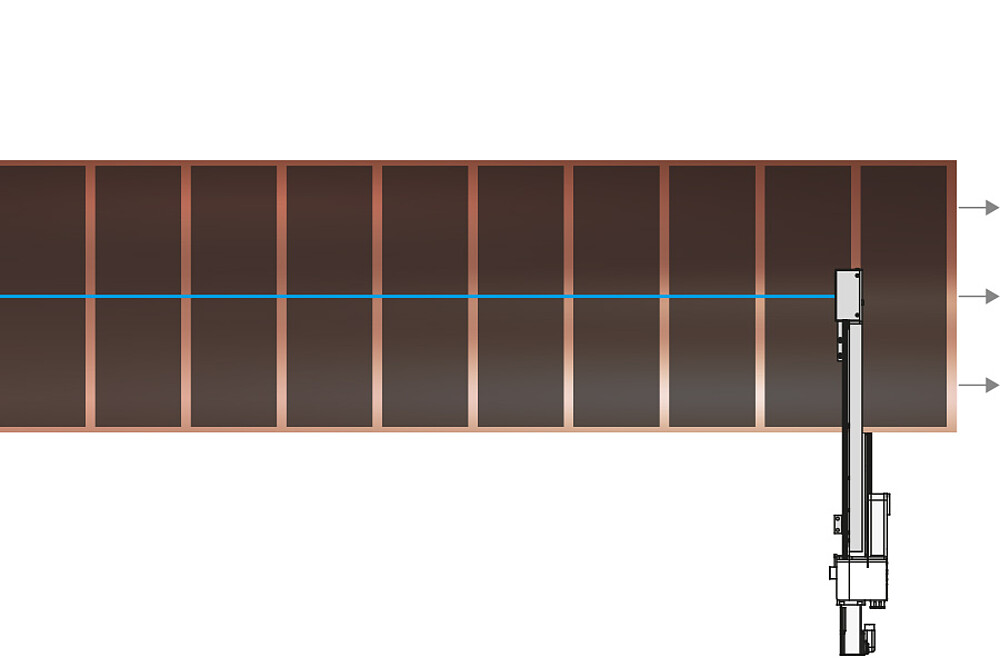

Die thicknessGAUGE Sensorsysteme werden in industriellen Umgebungen zur präzisen Dickenmessung von Bändern und Platten eingesetzt. Über die Lineareinheit mit elektromechanischem Antrieb kann eine traversierende Dickenmessung erfolgen. Alternativ erfolgt die Messung in festen Spuren, z.B. zur Center-Line Messung (Mittendicke) oder zur Dickenmessung am Rand.

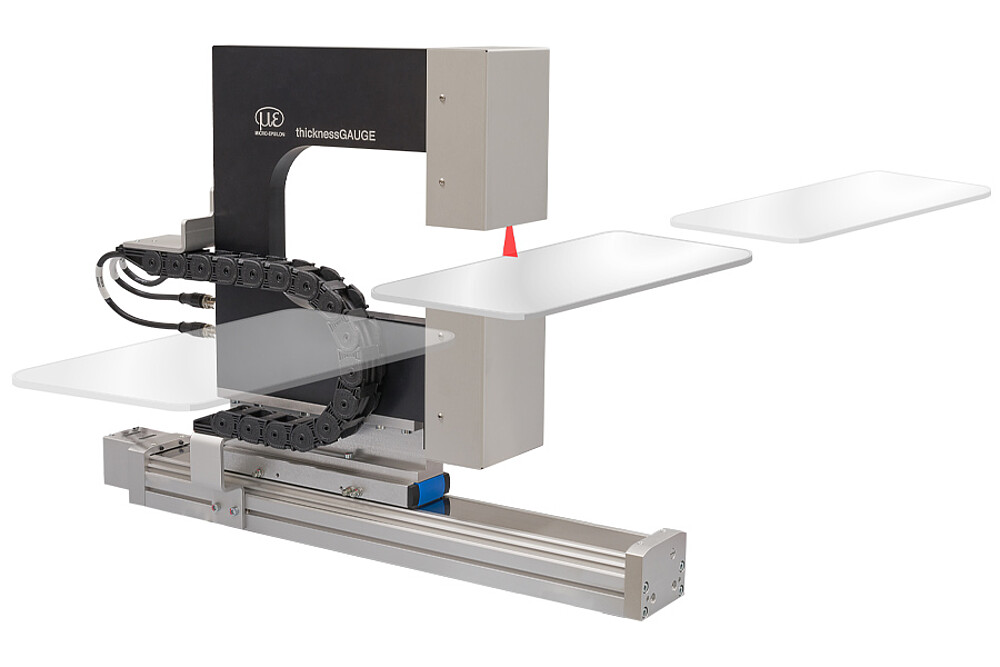

Präzise Profil- und 3D Messung in der Linie

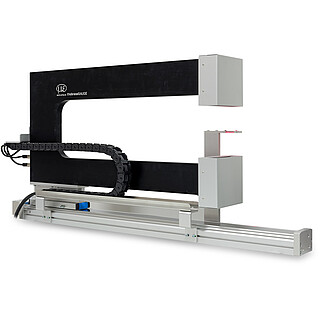

Zur präzisen Inline-Messung von geometrischen Formen wie z.B. der Folienkrümmung, der Kante von Beschichtungsaufträgen oder Schweißnähten von Pouchzellen werden die thicknessGAUGE 3D Systeme eingesetzt. Die Sensorsysteme sind mit zwei Laserscannern ausgestattet. Diese erfassen entlang einer linearen Bewegung die Profildaten, führen sie zu einem Gesamtprofil zusammen und ermöglichen so eine 2D- oder 3D-Auswertung. Größen wie Stufenhöhe, Krümmung oder Radius können frei programmiert und dadurch komplexe Messaufgaben direkt im Inline-Prozess gelöst werden.

logo

Automatische Kalibrierung & Temperaturkompensation

Die thicknessGAUGE Systeme sind mit einer In-Situ-Kalibration ausgestattet, um z.B. temperaturvariante Effekte zu kompensieren. Die Kalibrierzyklen sind dabei individuell einstellbar. Neben der Temperaturkompensation wird mit der In-Situ-Kalibration die einwandfreie Funktion des Systems jederzeit und zyklisch nachgewiesen.

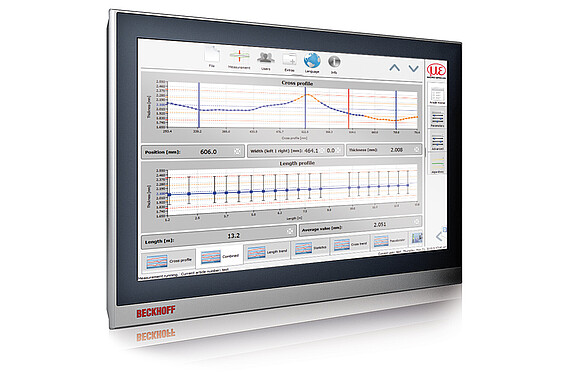

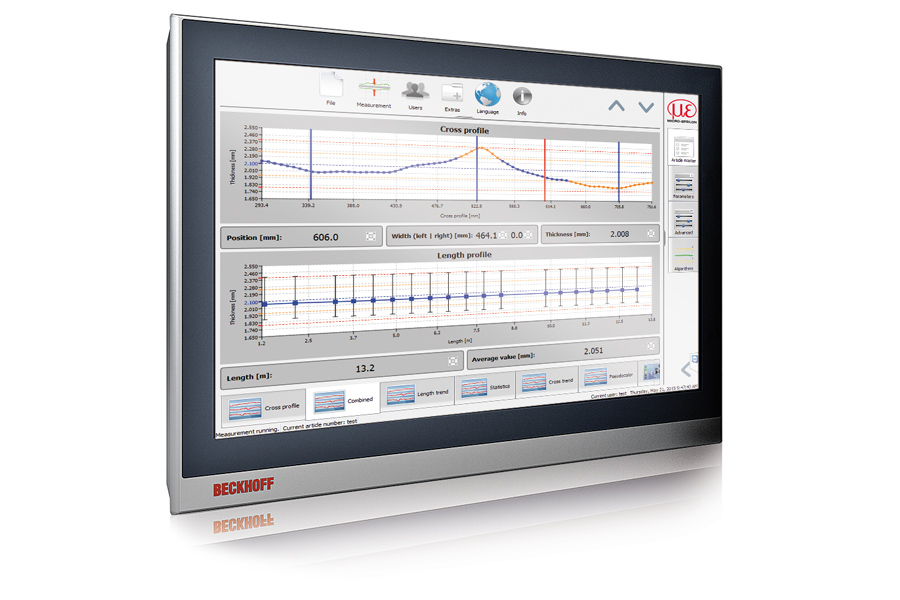

Leistungsstarke Analyse- und Steuersoftware

  • Multitouchfähige Bedienoberfläche
  • Artikeldatenbank
  • Produktionsarchiv
  • Statistische Auswertungen
  • Grenzwertüberwachung mit Rückführung in die Produktion (Feldbusschnittstellen optional)
  • Nachweis der Prüfmittelfähigkeit

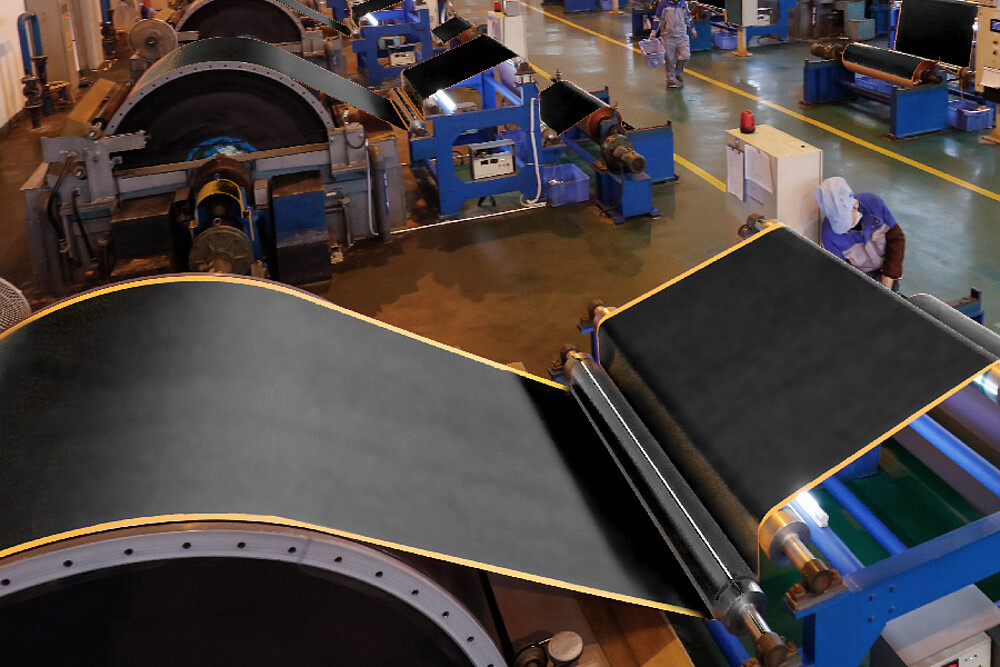

100 % Qualitätskontrolle während der Produktion

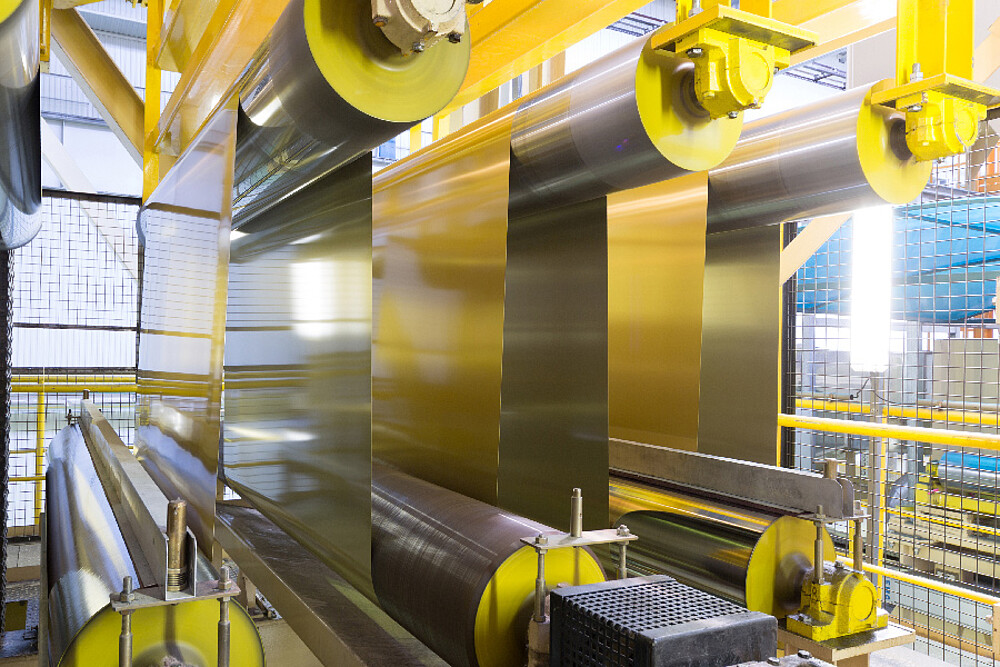

Die thicknessGAUGE Sensorsysteme werden in Bandprozessen und bei der Plattenfertigung eingesetzt und messen kontinuierlich die Dicke. Dank der hohen Präzision und der zur Verfügung stehenden Sensorik kommen die Sensorsysteme in zahlreichen Branchen zum Einsatz.
