scanCONTROL 25x0 / 29x0
Ideal für Messaufgaben mit hohen Stückzahlen
Erfassung kleinster Details dank hoher Profilauflösung
Für Robotik, Maschinenbau und Automatisierung

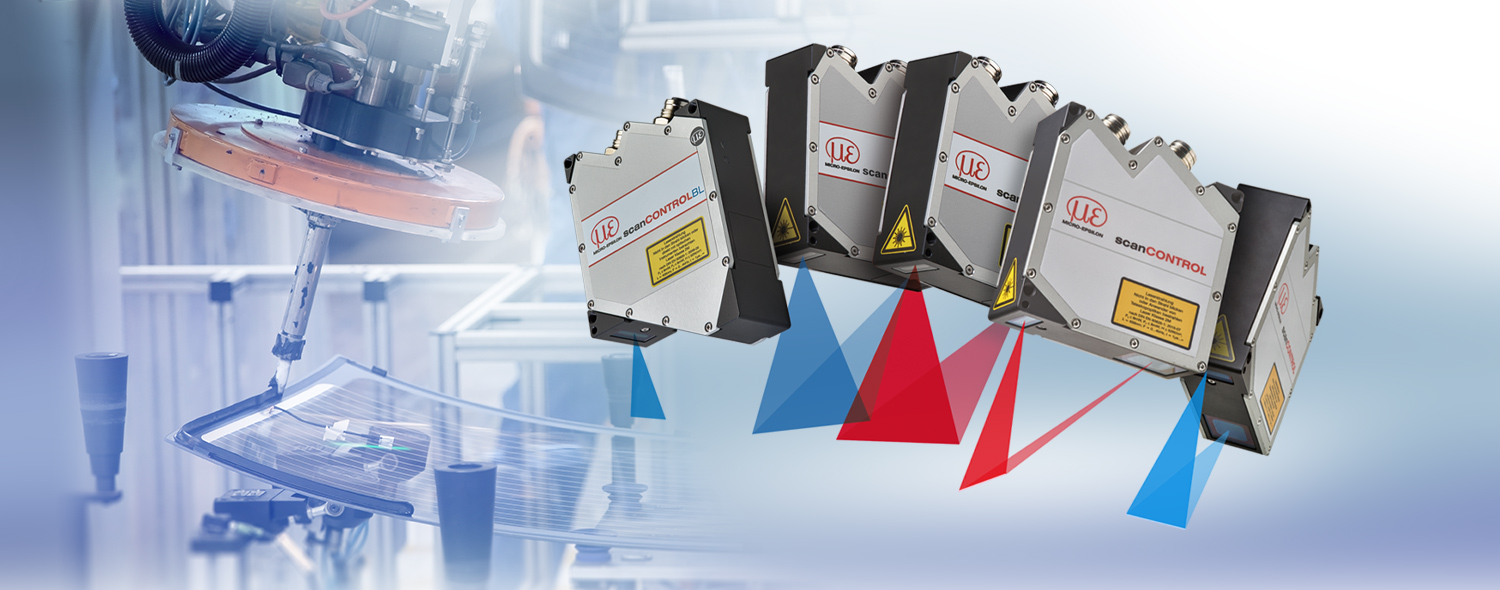

Kompakte Laser-Profil-Scanner für industrielle Messaufgaben
2D/3D-Laser-Scanner für Serienanwendungen, Automatisierung und hochgenaue Profilmessungen
Die Laser-Scanner der Serien scanCONTROL 25x0 und scanCONTROL 29x0 wurden für industrielle Serienanwendungen in Produktion, Maschinenbau und Automatisierung konzipiert. Beide Baureihen vereinen eine kompakte Bauform mit geringem Gewicht und nutzen einen integrierten Controller, was den Verkabelungsaufwand reduziert und die mechanische Integration – auch in beengten Bauräumen oder am Roboter – deutlich erleichtert. Die Laser-Scanner erfassen, messen und bewerten Geometriemerkmale wie Winkel, Stufen, Spalte, Abstände und Extremwerte mit hoher Genauigkeit und Geschwindigkeit.
Besonderheiten
- Kompakte Scanner mit integriertem Controller - einfache Integration
- Messbereich x-Achse bis 100 mm | z-Achse bis 265 mm
- Auflösung x-Achse: 640 bzw. 1.280 Punkte/Profil
- Profilfrequenz bis zu 2.000 Hz
- Linien-Linearität ab 1 µm
- Hohe Signalstabilität und hervorragendes Preis-Leistungs-Verhältnis
- Roter Laser / patentierte Blue-Laser-Technologie
- Geeignet für statische, dynamische sowie Robotik-Anwendungen
Verfügbar als PROFILE- und SMART-Ausführung
Die Laser-Scanner sind als PROFILE- und SMART-Variante erhältlich. Die PROFILE-Scanner liefern kalibrierte Profildaten, die mit kundenseitiger Software weiterverarbeitet werden. Die SMART-Scanner arbeiten dagegen autark im Standalone-Betrieb und werten die Profile direkt im Sensor aus. Die gewünschten Messprogramme werden mit der Software scanCONTROL Configuration Tools parametriert und über den internen Controller ausgeführt.

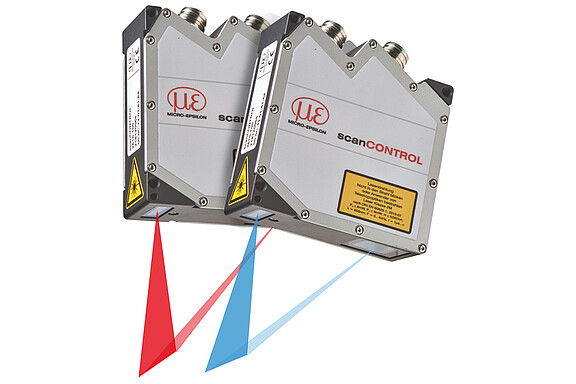

scanCONTROL 25x0
- Messbereiche bis 100 x 265 mm
- Messrate 1.280.000 Punkte/Sek
- Linearität ab 2 μm
- Auflösung bis zu 640 Punkte/Profil

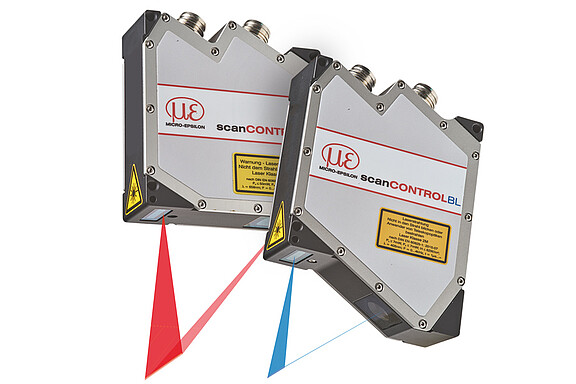

scanCONTROL 29x0
- Messbereiche bis 100 x 265 mm
- Messrate bis zu 2.560.000 Punkte/Sek
- Linearität ab 1 μm
- Auflösung bis zu 1.280 Punkte/Profil
- Messbereich 10 mm mit blauem Laser für hochauflösende Messungen

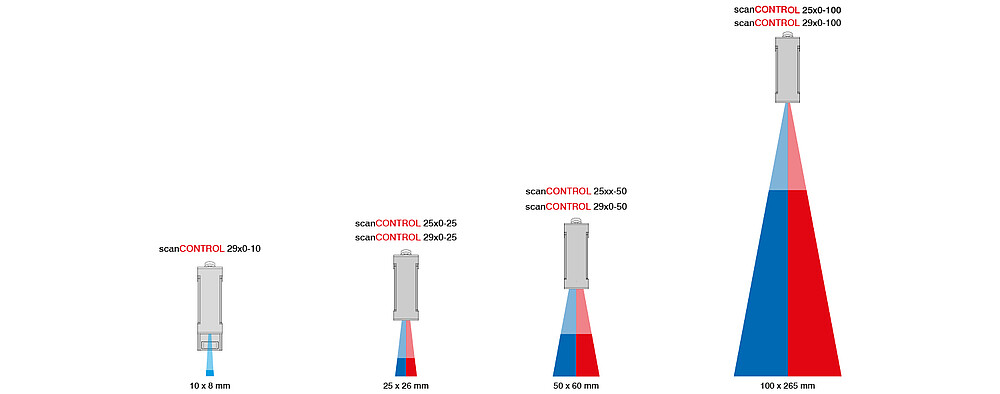

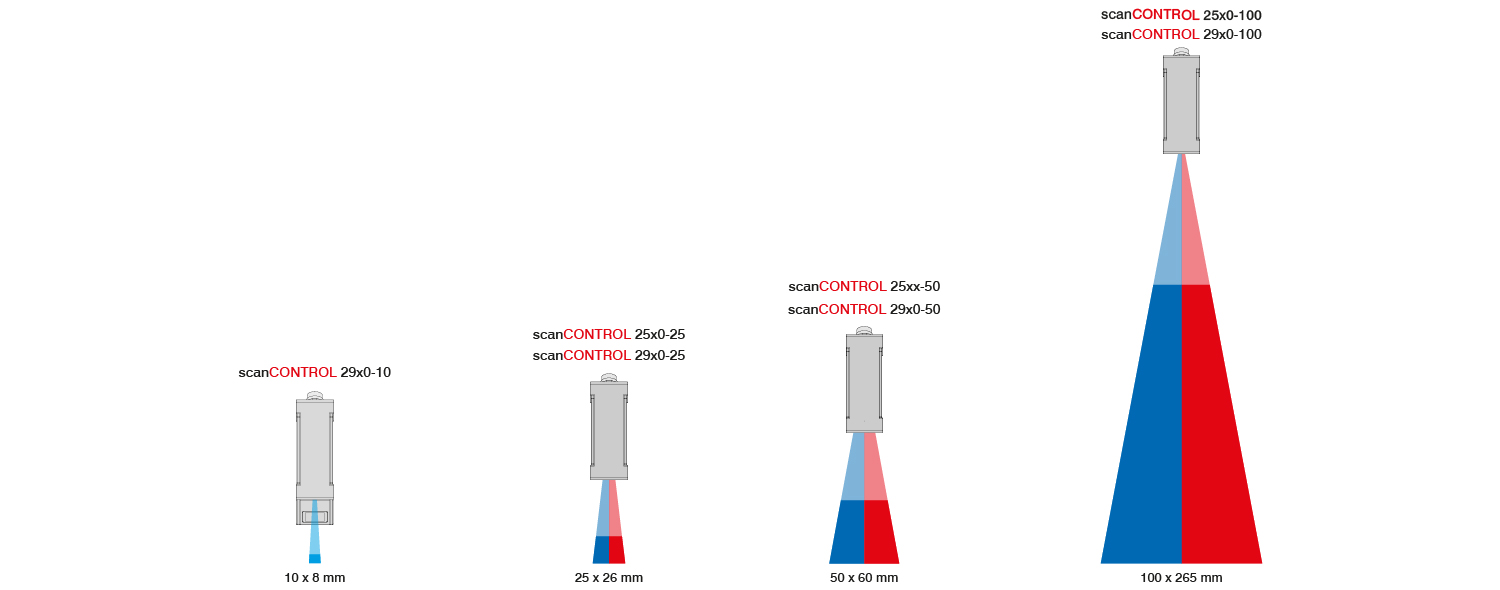

Verfügbare Messbereiche
scanCONTROL Optionen
Laser-Scanner vom Typ scanCONTROL gibt es in vielen verschiedenen Modellen und Messbereichen. Darüber hinaus sind auch spezielle Hardware-Optionen verfügbar, die anwendungsspezifische Vorteile bieten.
Configuration Tools: Einfaches Einstellen der scanCONTROL Laserscanner
scanCONTROL Configuration Tools ermöglichen die Konfiguration von scanCONTROL Sensoren mit einem Windows PC. Mit Hilfe der Software werden alle Einstellungen des Sensors, sowie das Darstellen, Laden, Speichern und Exportieren von Profilen vorgenommen
Einfache Integration dank zahlreicher Schnittstellen
