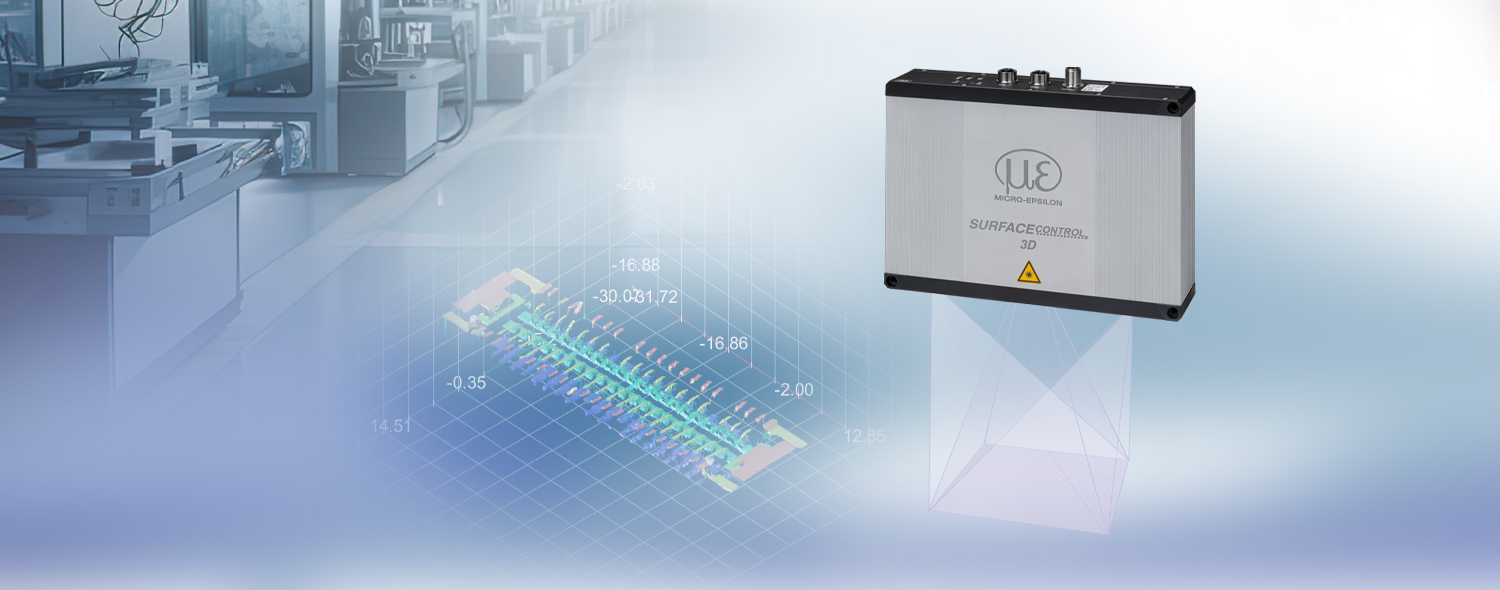

surfaceCONTROL 3D 3560
Vollintegrierter 3D-Sensor: weniger Hardware, einfache Integration
100 % Inlineprüfung im Takt der Fertigung
Z-Wiederholpräzision bis 0,25 µm erkennt kleinste Höhenunterschiede
Schnelle 3D-Messung mit hoher Auflösung - für präzise Ergebnisse ohne Zeitverlust
Smarte 3D-Sensoren für schnelle, hochpräzise 3D-Snapshot-Messungen
Die All-in-One-Sensoren surfaceCONTROL 3D 3560 erfassen Oberflächen schnell und hochpräzise. Die leistungsstarke Sensorplattform ermöglicht besonders kurze Aufnahme- und Auswertezeiten und schafft damit die Voraussetzung für effiziente Prüfprozesse und kurze Taktzeiten. Dank integrierter SMART-Auswertung werden Messergebnisse direkt ausgegeben – ganz ohne zusätzliches Auswertegerät.
Mit über 10 Millionen 3D-Punkten pro Messung und einer Z-Wiederholpräzision bis 0,25 µm erkennen die Sensoren selbst kleinste Höhenunterschiede, Ebenheitsabweichungen, Formfehler und Oberflächenmerkmale zuverlässig.
Für individuelle Auswertungen liefern die Modelle 3D DATA vollständige 3D-Daten. Über PROFINET, EtherCAT und EtherNet/IP werden die Messwerte direkt an die Anlagensteuerung übertragen und einfach in bestehende Automatisierungsumgebungen integriert.
Besonderheiten
- Höchste Präzision: Z-Wiederholpräzision bis 0,25 µm
- Schnelle 3D-Aufnahme ab 0,2 s - für kurze Taktzeiten
- Hohe Datendichte: Über 10 Millionen 3D-Punkte pro Messung
- SMARTes All-in-One-System - ohne externe Recheneinheit: Sensor, Auswertung und Software in einem Gerät
- Automatisierte Qualitätskontrolle im Produktionsprozess
- Einfache Integration: Direkte Messwertausgabe und industrielle Schnittstellen

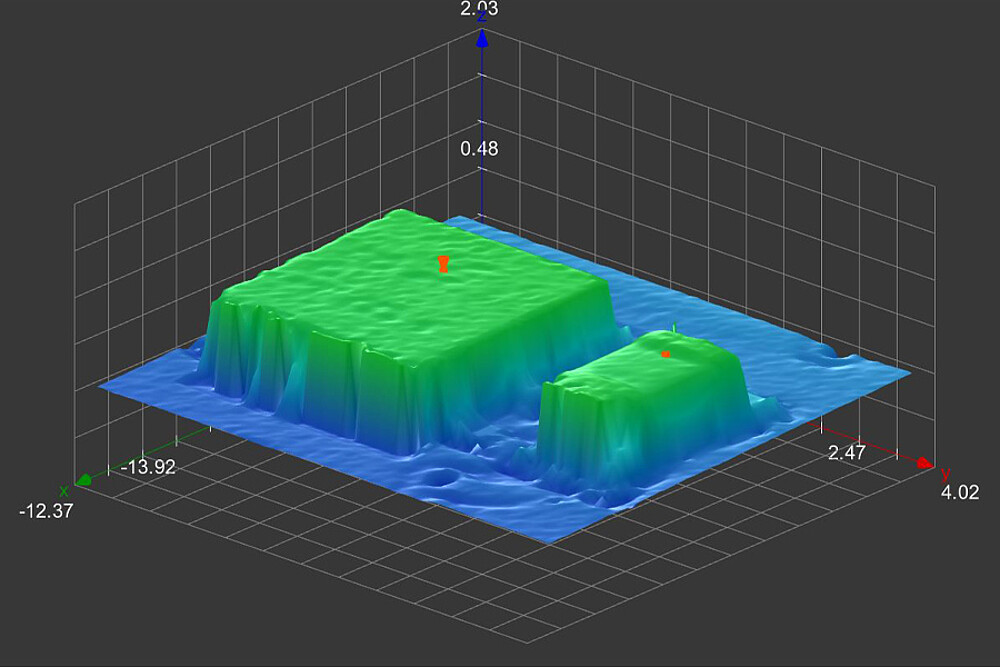

Feinste Struktur- und Höhenunterschiede präzise erfassen

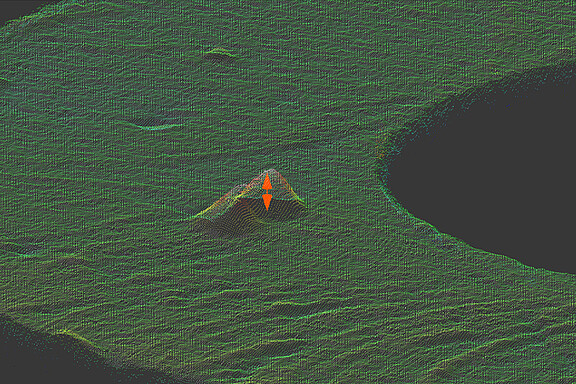

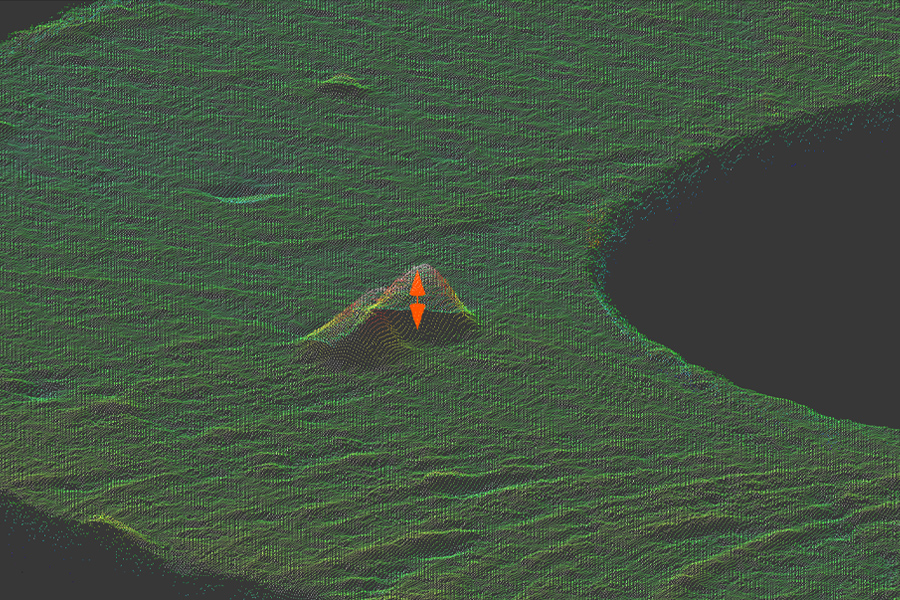

Mit hoher lateraler Auflösung von bis zu 8 µm und einer exzellenter Z-Wiederholpräzision von bis zu 0,25 µm erkennen die surfaceCONTROL 3D 3560 Sensoren selbst kleinste Strukturen, Höhenunterschiede und Oberflächenmerkmale zuverlässig. Dadurch lassen sich feine Geometrien, Formabweichungen, Ebenheitsfehler und Oberflächenunregelmäßigkeiten präzise messen und detailliert auswerten.

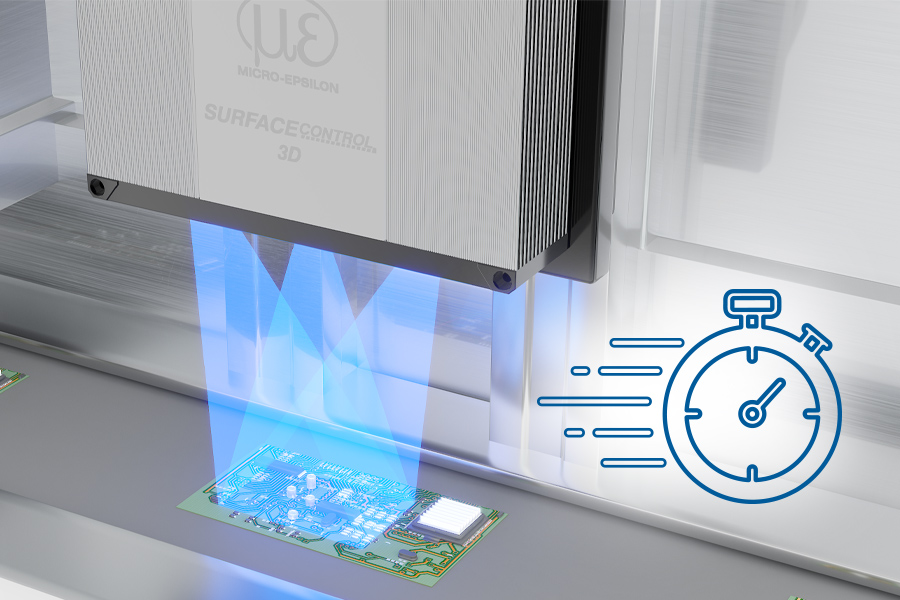

Schnelle 3D-Aufnahme und kurze Verarbeitungszeiten
Die surfaceCONTROL 3D 3560 Sensoren erfassen präzise 3D-Daten innerhalb kürzester Zeit. Die kurzen Aufnahmezeiten ab 0,2 s reduzieren die Stillstandszeit des Messobjekts und unterstützt dadurch schnelle Prüfabläufe in automatisierten Prozessen.
Dank schneller Verarbeitung stehen berechnete Messwerte, Merkmale oder IO-/NIO-Bewertungen zeitnah zur Verfügung. So können Qualitätsentscheidungen direkt in den Produktionsprozess zurückgeführt werden – ideal für Inline-Prüfungen, kurze Taktzeiten und robotergestützte Anwendungen.

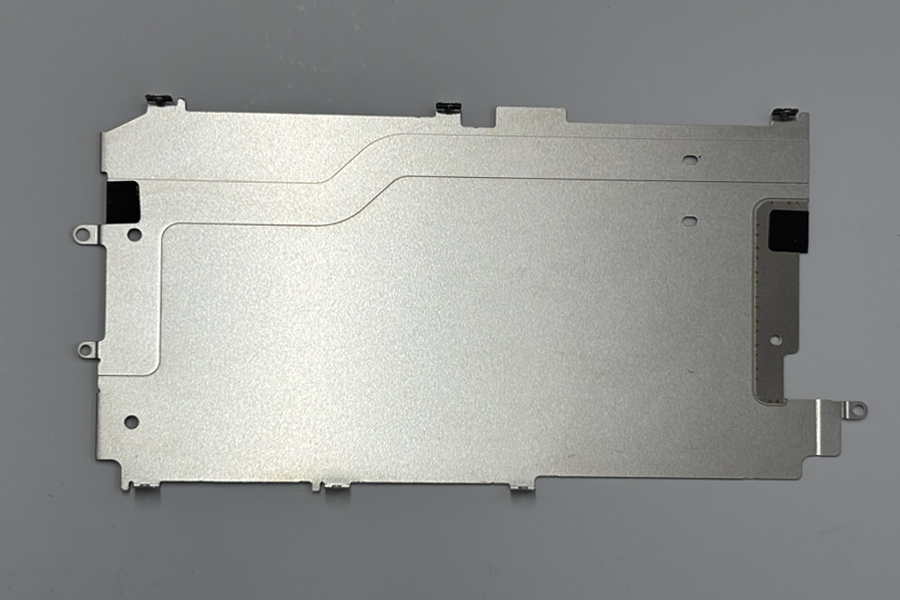

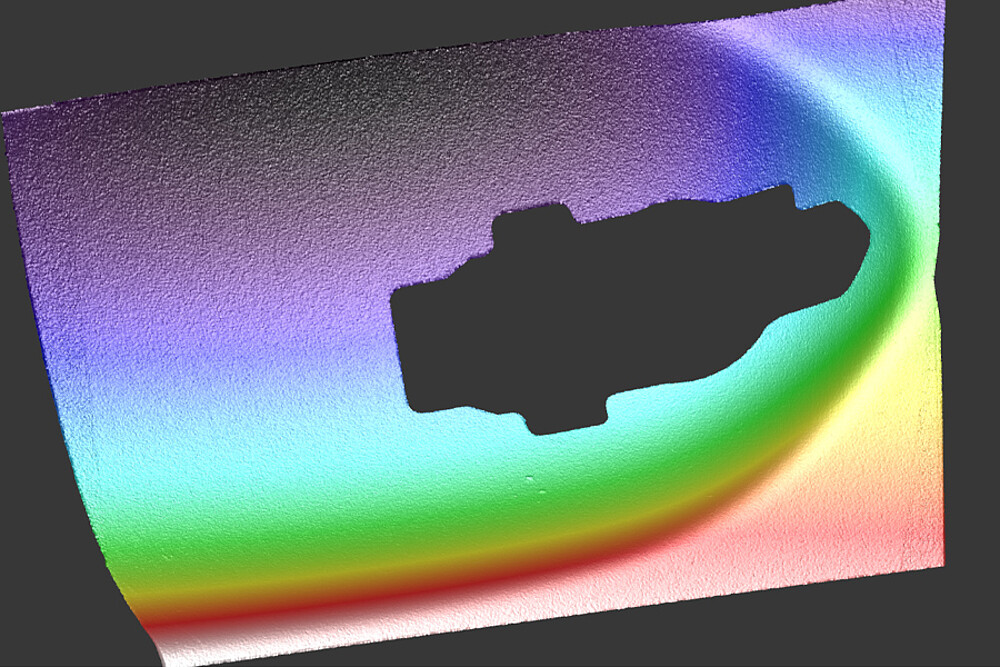

Das gesamte Bauteil. In einem 3D-Snapshot.

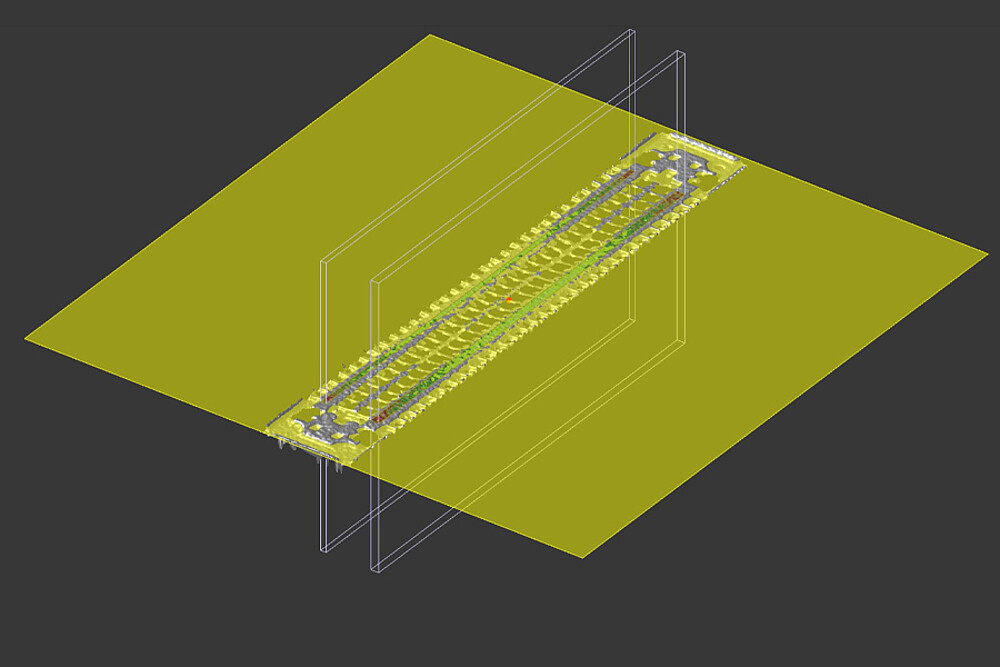

Vollflächige 3D-Vermessung für kleinste Details und große Bauteile – präzise Erkennung von Höhenunterschieden, Ebenheitsabweichungen und Oberflächenmerkmalen.
Vollintegrierte All-in-One-Lösung
surfaceCONTROL 3D 3560
- leistungsfähige Komplettlösung für industrielle 3D-Messaufgaben

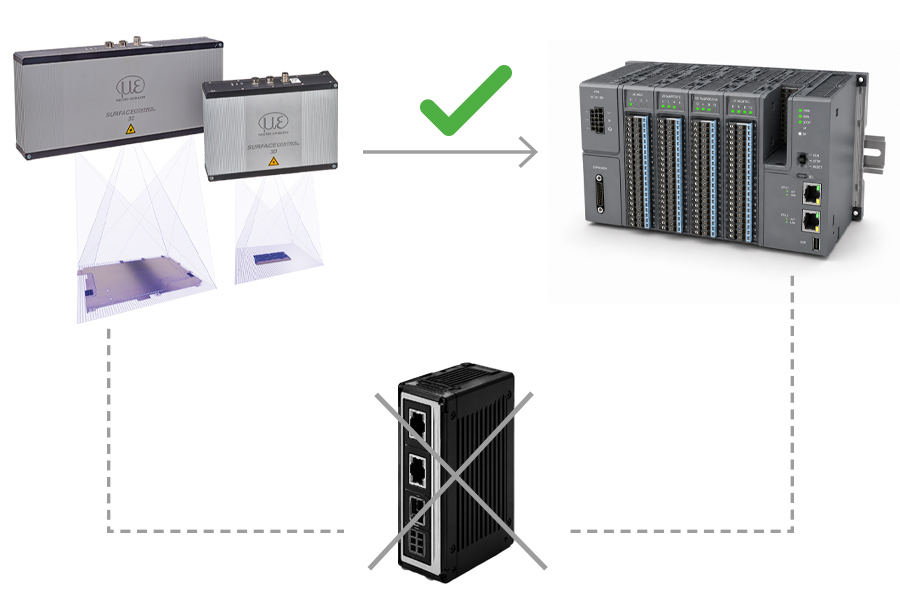

- Sensor, Auswertung und Softwarelizenz in einem System vereint. Integrationsaufwand reduziert sich deutlich. Externer Recheneinheit nicht erforderlich
SMART - direkte Messwertausgabe im Sensor

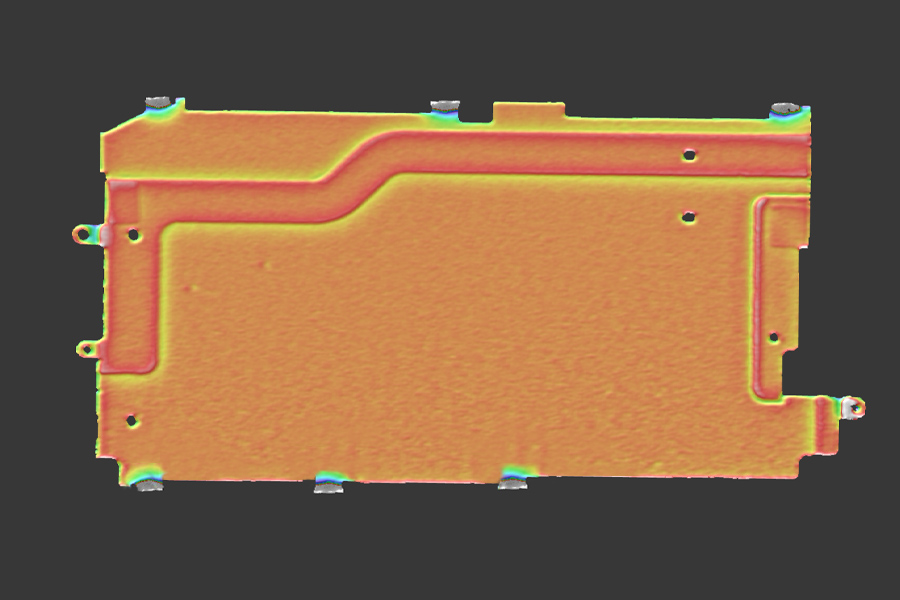

Messprogramme werden einfach in 3DInspect erstellt, im Sensor-Controller gespeichert und direkt ausgeführt – ohne externes Auswertegerät. Der Sensor liefert Messergebnisse und Bewertungen direkt an den Produktionsprozess. Damit eignet sich SMART ideal für automatisierte Prüfaufgaben mit direkter Messwertausgabe.
3D DATA - flexible Weiterverarbeitung vollständiger 3D-Daten in kundeneigener Software
Modus 3D DATA stellt der surfaceCONTROL 3D 3560 vollständige, kalibrierte 3D-Daten bereit. Diese lassen sich über Gigabit Ethernet und das Micro-Epsilon 3D-SDK flexibel in kundeneigene Software- und Bildverarbeitungssysteme integrieren.
Feldbus direkt vom Sensor
Für die einfache Integration in automatisierte Inline-Prüfprozesse unterstützt der surfaceCONTROL 3D 3560 die Kommunikation über PROFINET, EtherCAT und EtherNet/IP. Messwerte können dadurch direkt an die Anlagensteuerung übertragen werden.
4 Messfelder für unterschiedliche Prüfaufgaben

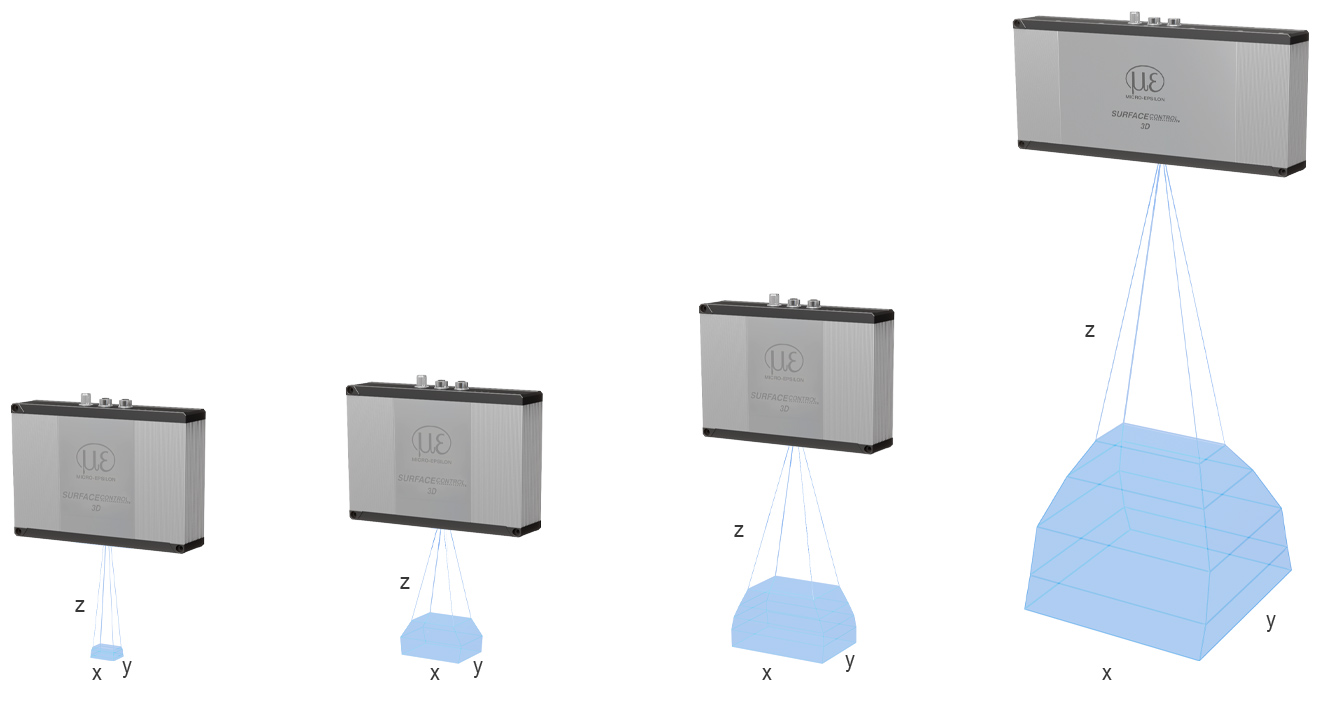

Die Serie surfaceCONTROL 3D 3560 ist in mehreren Messfeldern verfügbar. Dadurch lässt sich der Sensor optimal an unterschiedliche Bauteilgrößen, Auflösungsanforderungen und Prüfaufgaben anpassen.
z max. 130 ±6 mm
xy max. 30,5 mm x 19,0 mm
SC3560-30-IE
z max. 130 ±20 mm
xy max. 77,5 mm x 52 mm
SC3560-80-IE
z max. 206 ±35 mm
xy max. 123,5 mm x 80 mm
SC3560-120-IE
z max. 440 ±100 mm
xy max. 245 mm x 170 mm
SC3560-240-IE
