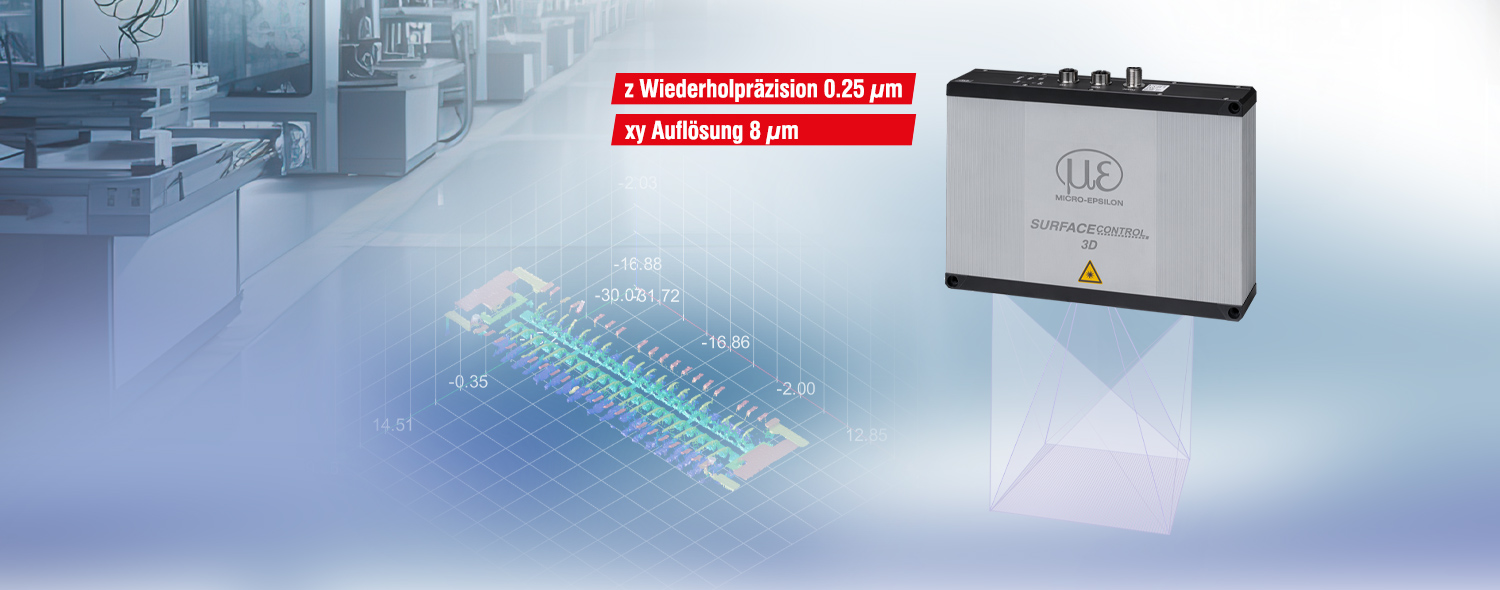

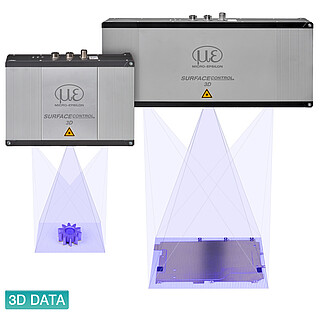

surfaceCONTROL - 3D-Snapshot-Sensor
100 % Inlineprüfung im Takt der Fertigung
Hochpräzise und auch für kleinste Details!
Schnelle 3D-Messung in hoher Auflösung - für präzise Ergebnisse ohne Zeitverlust
3D-Snapshot-Sensoren für Geometrie-, Form- und Oberflächenprüfung
Nahe zu jede Oberfläche: surfaceCONTROL 3D-Snapshot-Sensoren erfassen matte, diffus reflektierende Oberflächen flächig, berührungslos und mit hoher Präzision. Aus einer einzigen Aufnahme entstehen kalibrierte, hochauflösende 3D-Daten, die für geometrische Messungen, Oberflächenprüfungen und die industrielle Qualitätskontrolle eingesetzt werden.
Schnelle Messungen: Durch kurze Aufnahme- und Verarbeitungszeiten sowie eine hohe Z-Präzision eignen sich die Sensoren ideal für anspruchsvolle Mess- und Prüfaufgaben in der Linie, an der Linie oder am Roboter.
Kompatibel und SMART: Je nach Messobjektgröße, Auflösungsanforderung und Integrationskonzept stehen unterschiedliche Modelle zur Verfügung – vom kompakten 3D-Snapshot-Sensor bis zur smarten All-in-One-Lösung mit integrierter Auswertung und direkter Messwertausgabe.
Besonderheiten
- Flächige 3D-Erfassung mit nur einer Aufnahme
- Kontaktlose Messung für Inline-, Atline- und Roboteranwendungen
- Kurze Aufnahmezeiten für schnelle Prüfprozesse
- Hohe Z-Präzision zur Erkennung kleinster Höhenunterschiede
- Hohe laterale Auflösung für feine Strukturen und Details
- Kalibrierte 3D-Punktewolken für präzise Auswertungen
- Einfache Integration über GigE Vision, GenICam und 3D-SDK
- SMART-Auswertung mit 3DInspect bei ausgewählten Modellen
- Kein Laserschutz erforderlich durch Blue-LED-Technologie
Berührungslose 3D-Messung

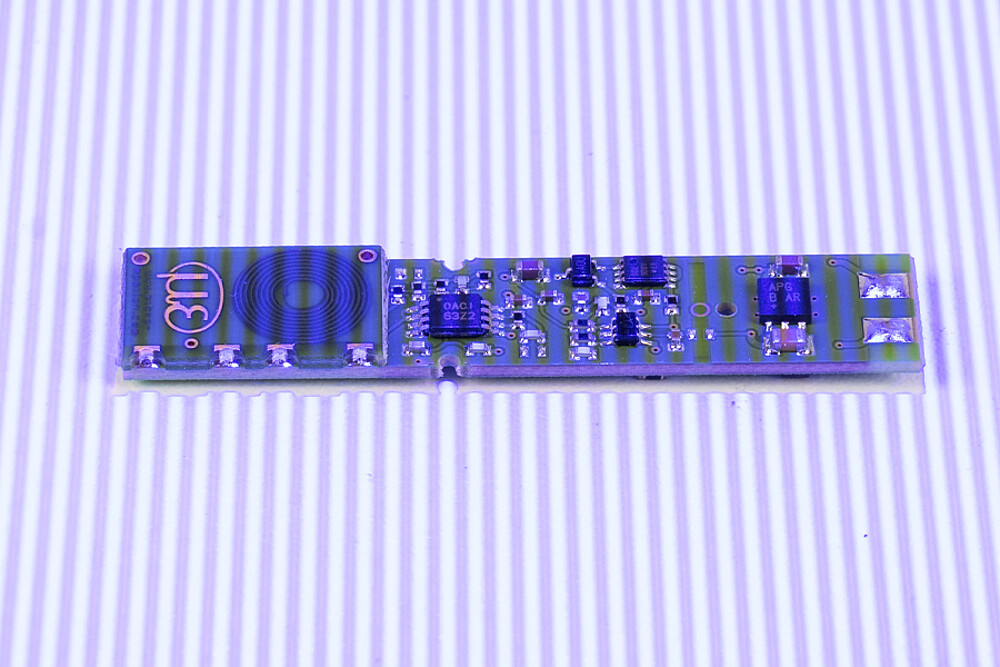

Das Messobjekt wird berührungslos mit strukturiertem Streifenlicht erfasst. Aus den aufgenommenen Bilddaten berechnet der Sensor eine hochauflösende 3D-Punktewolke, die anschließend zur Messung, Prüfung und Analyse weiterverarbeitet werden kann.
Die Auswertung der 3D-Daten kann je nach Systemkonzept über 3DInspect, kundenspezifische Software oder direkt über integrierte Funktionen ausgewählter Modelle erfolgen. Eine integrierte Auswertung mit automatisierter Messwertausgabe ist bei ausgewählten Varianten wie surfaceCONTROL 3D 3560 und surfaceCONTROL 3D 2610 verfügbar.

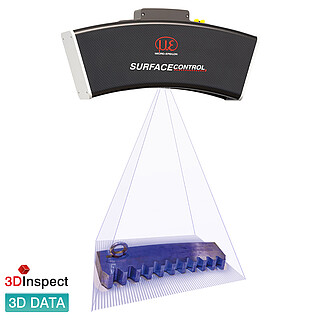

Der passende 3D-Snapshot-Sensor für jede Messaufgabe
Die surfaceCONTROL-Serie bietet unterschiedliche Messfelder, Auflösungen und Integrationsmöglichkeiten. So lässt sich der passende Sensor schnell anhand von Bauteilgröße, geforderter Präzision und gewünschter Auswertung auswählen. Die Messfelder reichen von 29,5 mm x 18,0 mm bis 650 mm x 495 mm.

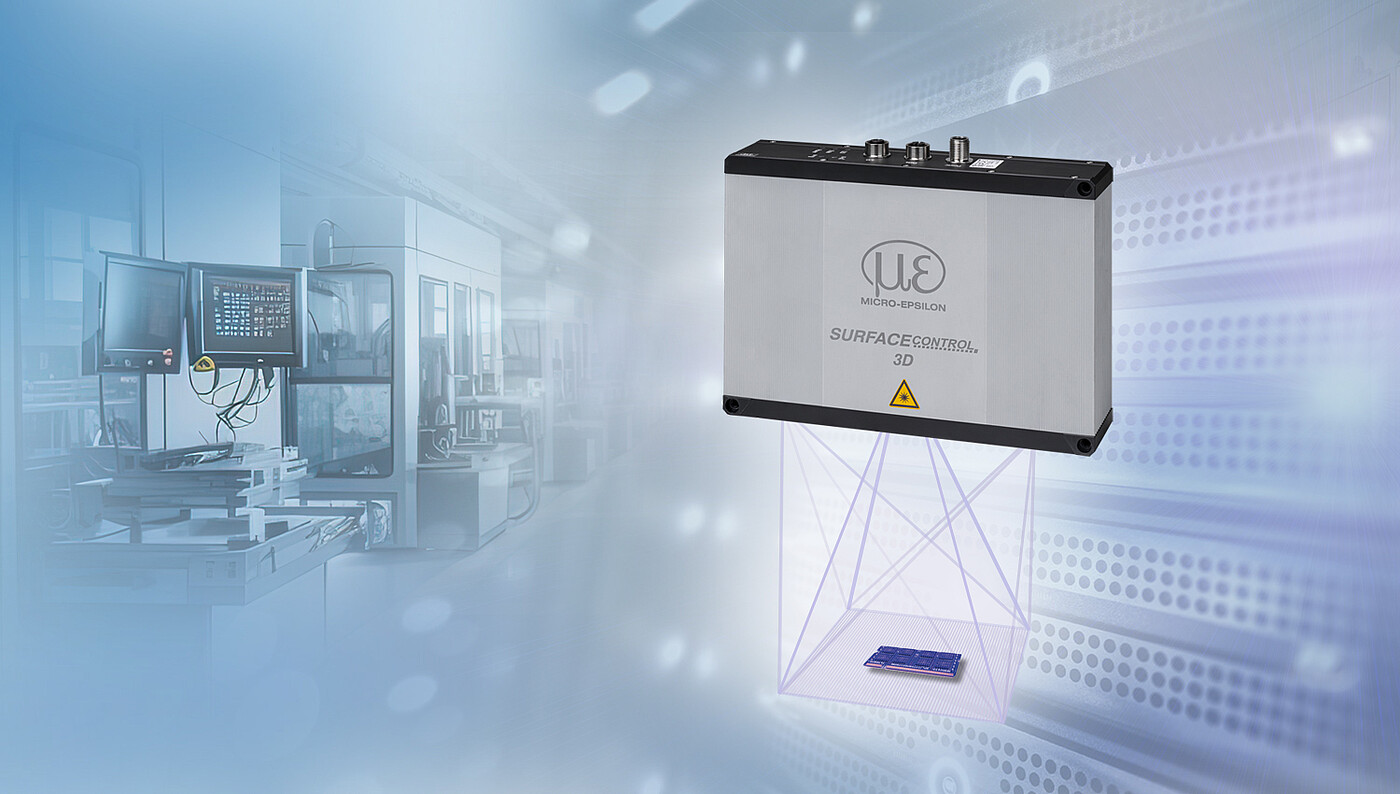

Neu: All-in-One-3D-Sensor für schnelle, hochpräzise 3D-Snapshot-Messungen

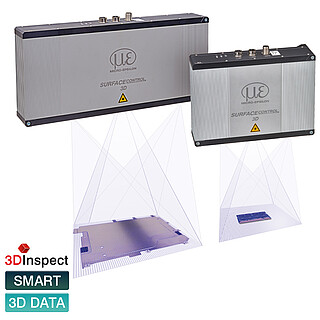

Mit dem neuen surfaceCONTROL 3D 3560 stehen innerhalb der Serie jetzt höchste Z-Präzision, über 10 Millionen 3D-Punkte und SMART-Auswertung in einer All-in-One-Lösung zur Verfügung. Für die einfache Integration in automatisierte Inline-Prüfprozesse unterstützt der surfaceCONTROL 3D 3560 die Kommunikation über PROFINET, EtherCAT und EtherNet/IP.
Durch die integrierte Auswertung sind keine zusätzlichen Rechnereinheiten erforderlich. Das reduziert Verdrahtungs- und Integrationsaufwand, entlastet die Steuerung und ermöglicht die direkte Ausgabe berechneter Messergebnisse oder einfacher IO-/NIO-Schaltsignale für schnelle Prozessentscheidungen.
3D-Snapshot-Sensoren im Einsatz - für Geometrie-, Oberflächen- und Qualitätsprüfung
Ob geometrische Messung, Oberflächenprüfung oder Qualitätskontrolle: surfaceCONTROL 3D-Sensoren liefern flächige 3D-Daten für Soll-Ist-Vergleiche, Gut-/Schlecht-Entscheidungen sowie Prozess- und Fertigungsüberwachung. Sie ermöglichen präzise Form- und Geometrieprüfungen, Defekterkennung sowie Montageprüfung und Ausrichtung – berührungslos, objektiv und zur Reduzierung von Ausschuss.

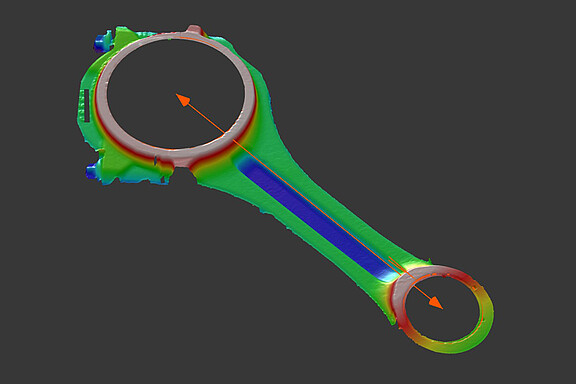

FORMPRÜFUNG
Prüfung von Ebenheit, Verzug, Krümmung und Formabweichungen.

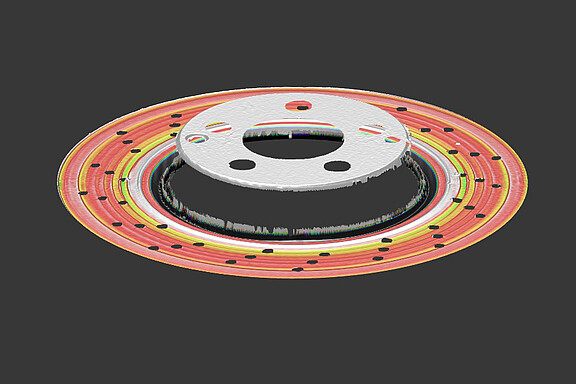

MONTAGEKONTROLLE
Kontrolle von Anwesenheit, Lage, Höhe und korrektem Sitz von Bauteilen.

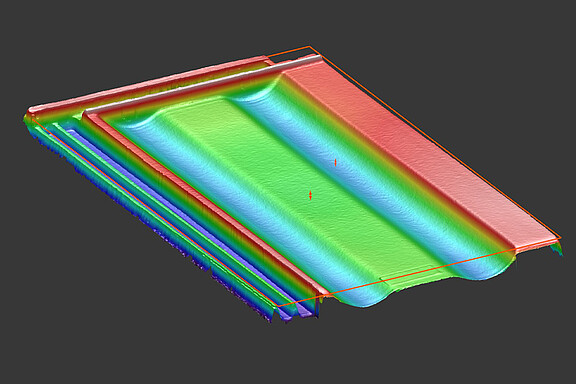

DEFEKTERKENNUNG
Erkennung von lokalen Oberflächenfehlern, Beschädigungen oder Materialabweichungen.

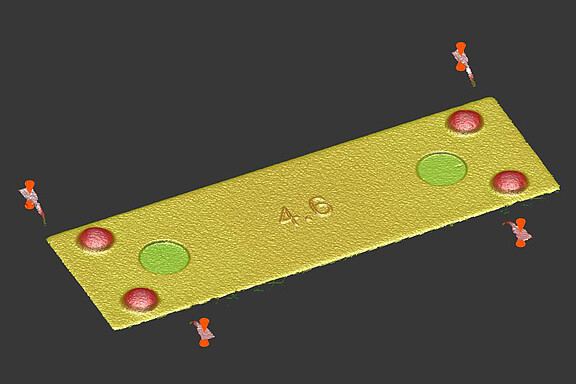

GEOMETRIEPRÜFUNG
Messung von Höhen, Abständen, Winkeln, Ebenheit und Volumen.
Flexible Auswertung und Integration
Je nach Sensormodell und Anwendung stehen zwei Wege zur Verfügung: Über 3D DATA lassen sich kalibrierte 3D-Punktewolken in kundeneigene Software integrieren. Bei ausgewählten SMART-Modellen werden Messprogramme in 3DInspect erstellt, im Sensor gespeichert und direkt ausgeführt. Dadurch sind automatisierte Messwertausgabe und Gut-/Schlecht-Bewertungen ohne externes Auswertegerät möglich.

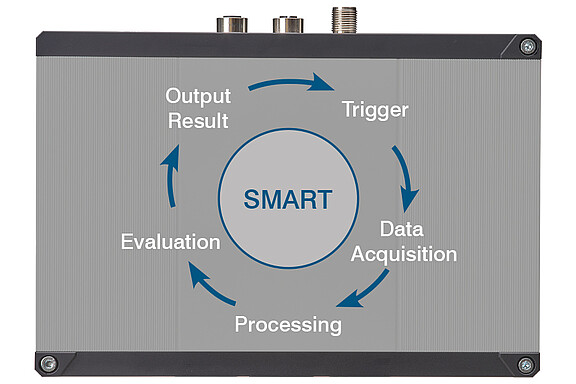

SMART-Sensor mit integrierter 3D Auswertung
- Integrierte Datenverarbeitung im Scanner
- Kein zusätzlicher Controller erforderlich*
- Ausgabe der Messergebnisse direkt an die SPS
- Mehr als 80 Messprogramme für 2D- und 3D-Auswertung, z.B. Spaltmaß, Winkel, Stufenhöhe
*Ausnahme: Modell SC2610 erfordert einen externen Controller zur SMART-Auswertung (z.B. IPU)
Kalibrierte Punktwolken zur individuellen Integration
- Ausgabe von kalibrierten Punktewolken
- Valid3D: echte 3D-Daten anstelle 2,5D
- Auswertung über Drittanbietersoftware oder individuelle Softwarelösungen
- GigE-Vision / Genicam-Standard
Applikationsbeispiele

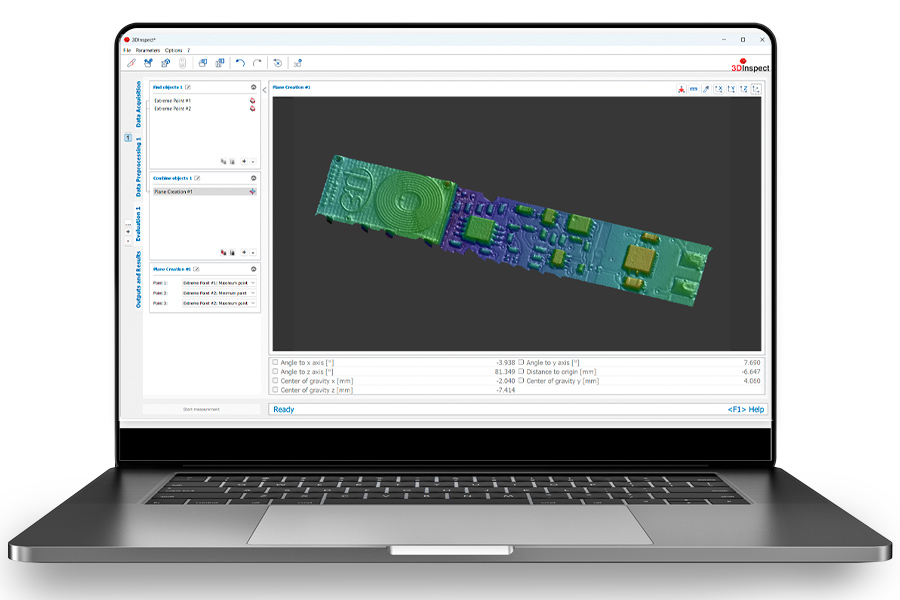

3DInspect – leistungsstarke Software für Parametrierung und Auswertung
Intuitive Bedienoberfläche
Einfache Parametrierung und komfortable Erstellung von 3D‑Messprogrammen ermöglicht schnelle, effiziente Konfiguration von Messabläufen
Inline-Betrieb
Integrierte Automatisierungsschnittstelle speichert Messprogramme direkt auf dem Sensor (bei SMART-Sensoren) und ermöglicht automatisierte Messungen ohne zusätzliche Steuergeräte.
Protokollierung und Speicherung
von 3D‑Daten direkt in der Software
Eine Software für alle 3D-Sensoren von Micro-Epsilon
Parametrierung
- Einstellung der optimalen Sensorparameter für die jeweilige Messaufgabe
- Laden von Parametersätzen
- Auswahl des zu messenden Bereichs

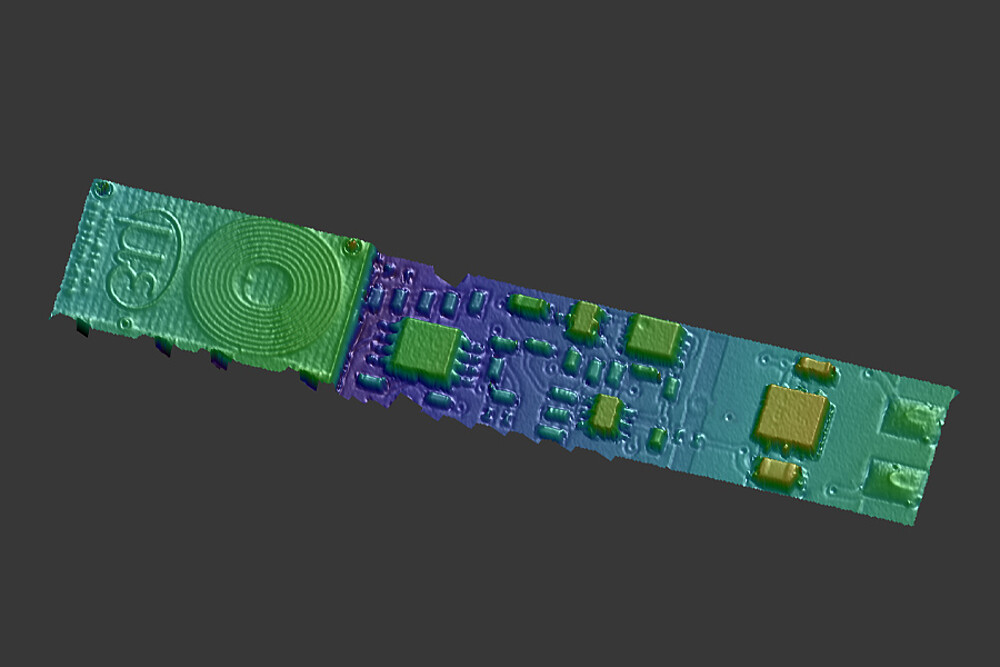

Datenvorverarbeitung
- Anpassung der Punktewolke vor der Auswertung, z.B. zur reproduzierbaren Positionierung der Punktewolke.
- Verfeinern bzw. Filter anwenden um Merkmale hervorzuheben, irrelevante Punkte wegzuschneiden oder Schnitte zu setzen.

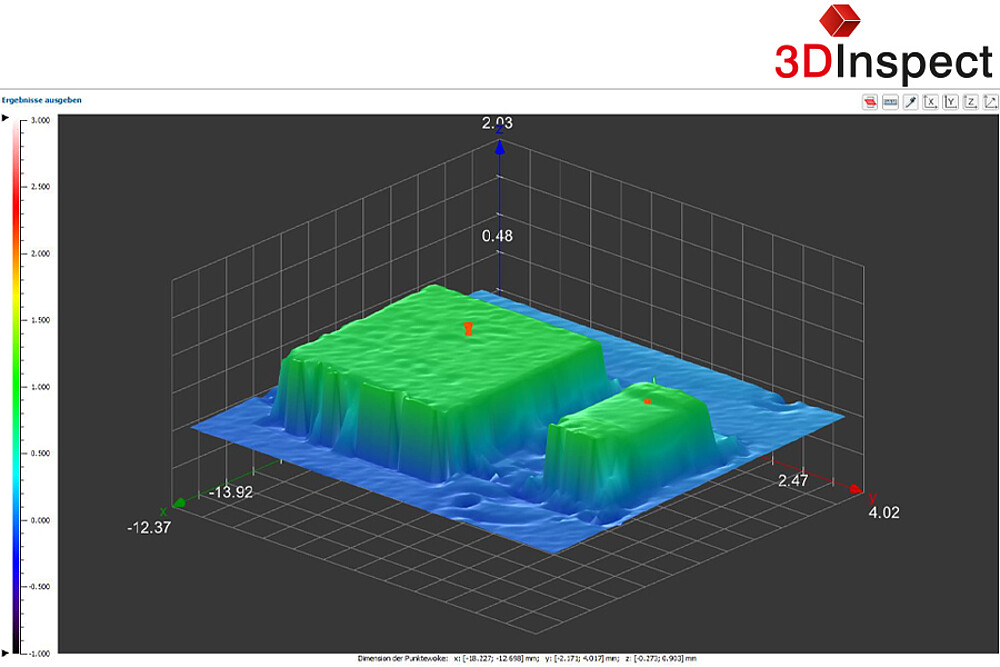

Auswertung
- Mehr als 80 Messprogramme zur Berechnung der gewünschten Messwerte
- Auswertung und Messung von zuvor erzeugten Schnitten
- Kombination mehrerer Programme für komplexe Messaufgaben
Ausgabe Messergebnisse
- Direkte Bewertung eines Messwertes als Ergebnis (IO/NIO Wert) Automatisierte Ausgabe der Messwerte oder der bewerteten Ergebnisse (erfordert Lizenz "Automatisierung")
- Schaltsignale und Feldbusausgabe
