capaNCDT
Kundenspezifische kapazitive Sensoren: Beratung, Entwicklung, Produktion und Umsetzung
Langjährige Erfahrung und Lösungskompetenz auch bei anspruchsvollen OEM-Projekten
Weltweiter Branchen- und Applikationssupport
Kapazitive Sensoren für spezifische Anwendungen
Immer wieder treten Anwendungsfälle auf, bei denen die Standardausführungen der kapazitiven Sensoren und Controller an ihre Grenzen stoßen. Für diese besonderen Aufgabenstellungen modifizieren wir die Messsysteme nach Ihren Vorgaben. Oft angefragte Änderungen sind z.B. geänderte Bauformen, Targetabstimmungen, Befestigungsoptionen, individuelle Kabellängen, abgeänderte Messbereiche oder Sensoren mit integrierter Elektronik.
Mögliche Anpassungen
- Veränderte Messbereiche und Kabellängen
- Spezielle Sensorbauformen: reinraumtauglich, für Tiefsttemperaturen (4K), Materialoption (Invar oder Titan), mit Gewinde
- Sensoren mit integrierter Elektronik
- Spezielle Abstimmung auf Ihr Messobjekt
- Ausgangsoptionen

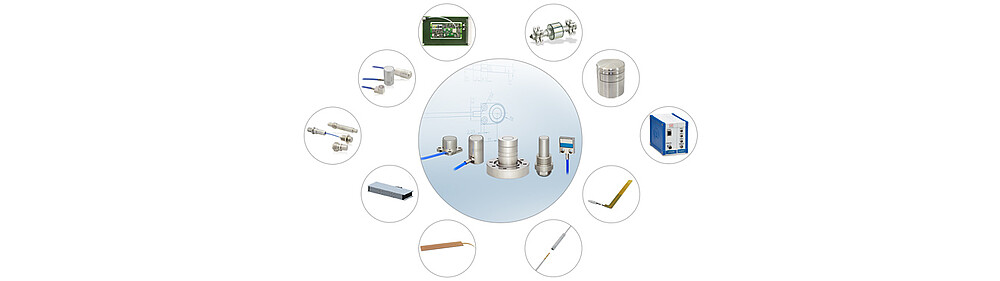

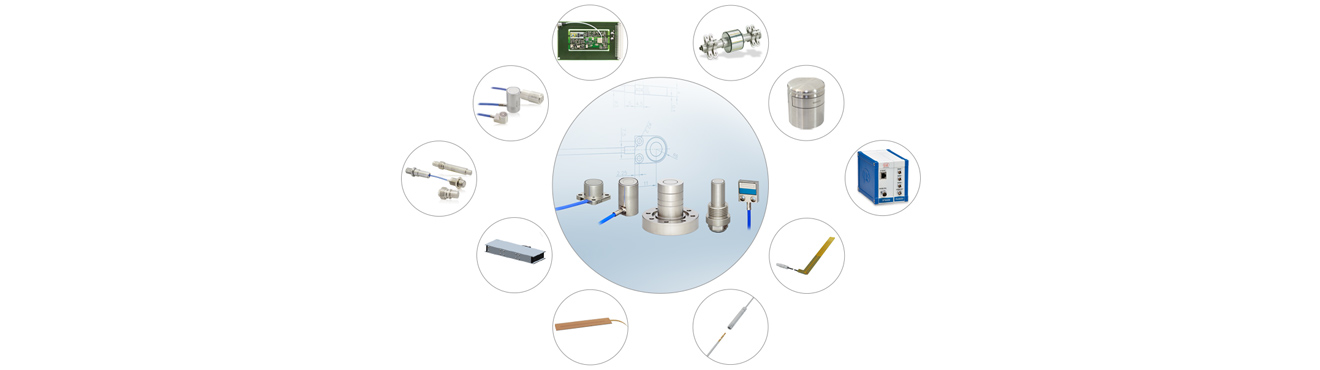

Ihr Partner für OEM- und serienspezifische Sensorentwicklung
Mit breitem Technologie- und Produktportfolio, tiefem Applikationswissen sowie hoher Entwicklungs- und Fertigungstiefe in der Micro-Epsilon Gruppe setzen wir Anforderungen schnell und serientauglich um – für eine langfristig zuverlässige Lösung.
Kapazitive Wegsensoren mit Embedded Capa Technology (ECT)
Kapazitive Sensoren mit Embedded Capa Technologie werden nach einem innovativen Fertigungsverfahren produziert und erreichen eine wesentlich höhere Langzeitstabilität. Durch die Einbettung der Elektrode in besonders stabiles Trägermaterial wird eine deutlich bessere Temperaturstabilität im Vergleich zu herkömmlich aufgebauten Sensoren erreicht. Durch die neuartige Technologie können unterschiedliche Sensorbauformen realisiert werden, die im Temperaturbereich von -270 °C bis +200 °C bestehen.
Kapazitive Sensoren für Magnetfelder, Tiefsttemperatur (Kryotechnik) und Vakuum

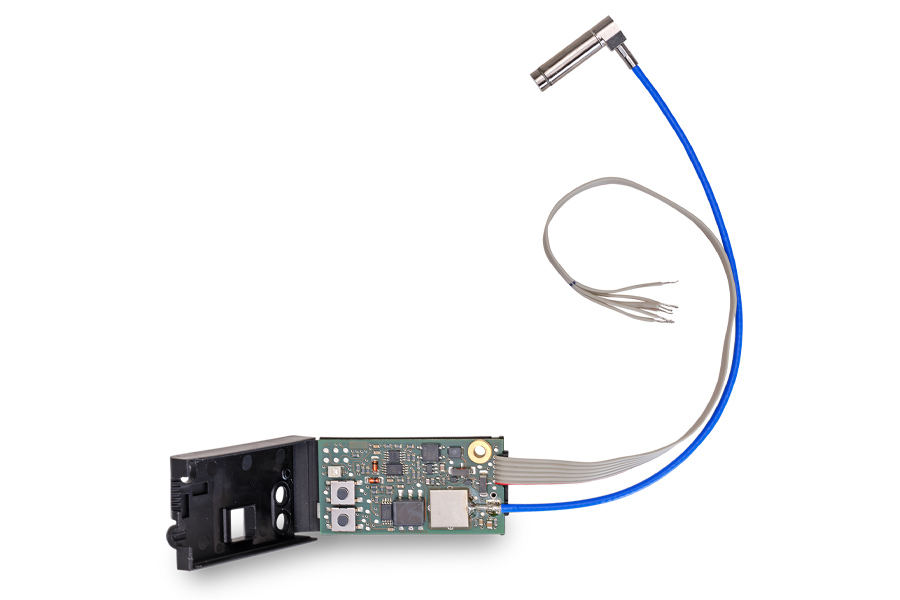

Miniaturisiertes Sensorsystem für die vollständige Integration nahe der Messstelle
- Miniatur-Elektronik mit geringem Platzbedarf 50 x 27 x 8,5 mm
- Gezielte Positionsregelung < 0,5 µm mit Hilfe eines Schaltsignals
- Schnelles Einlernen der Schaltposition über die obere und untere Grenzwerttaste
- Regelbereich (Messbereich) 500 µm
- Einsatz: Dieses System wird vollständig in z.B Operationsmikroskope integriert und dient zur Stabilisierung der Stative

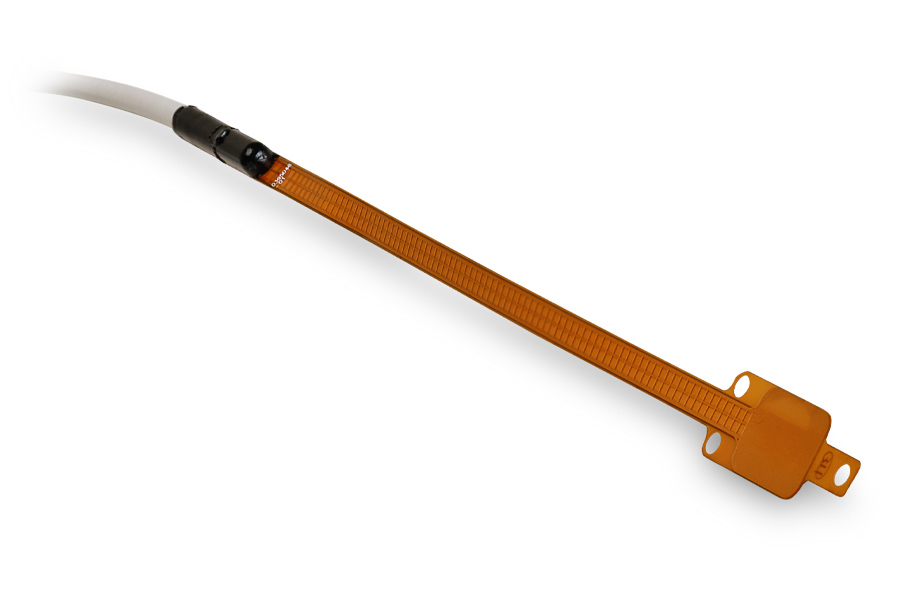

Dünner Flex-Sensor mit Flex-Leiter und ccx-Kabel
- Optimiert auf geringste Sensorstärke <0,3 mm
- Befestigungs-Flügel sind direkt eingearbeitet
- Flex-Leiter-Anbindung für die Positionierung
- Max. Gesamtlänge Sensor inkl. Flex-Leiter bis zur Sensorkabel-Übergangsstelle: 400 mm
- Einsatz: Überwachung der Spaltabstände in leistungsstarken Elektromotoren

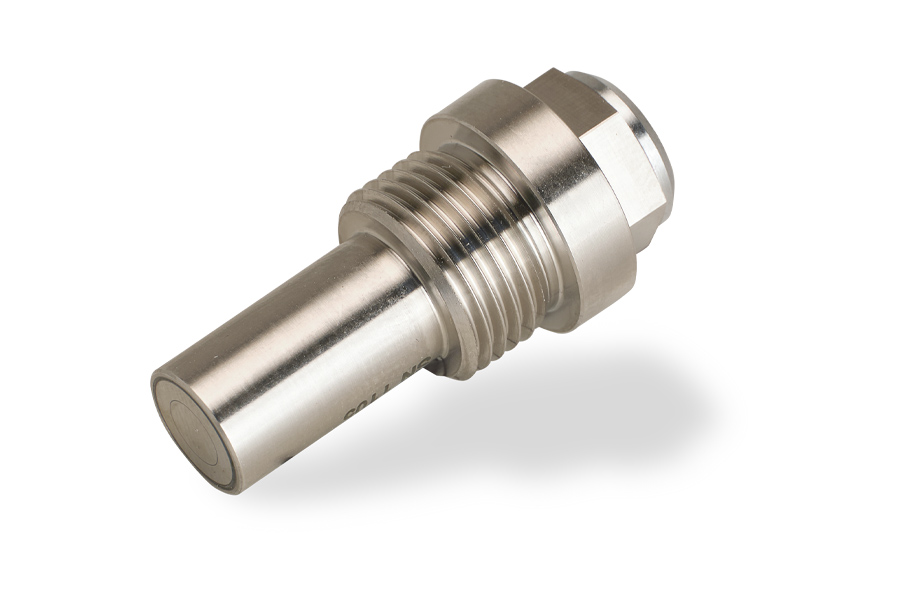

Sensoren mit Wunschgeometrie für einfache gezielte Integration
- Hochpräziser 500 µm Sensor mit kundenspezifischer Geometrie
- Geometrie: z.B. Flansch zur einfachen und idealen Positionierung gegenüber der Messfläche
- Einsatz: Optische Elemente (Linsensysteme) werden mit Hilfe dieser Sensoren im Vakuum / Reinraum ausgerichtet

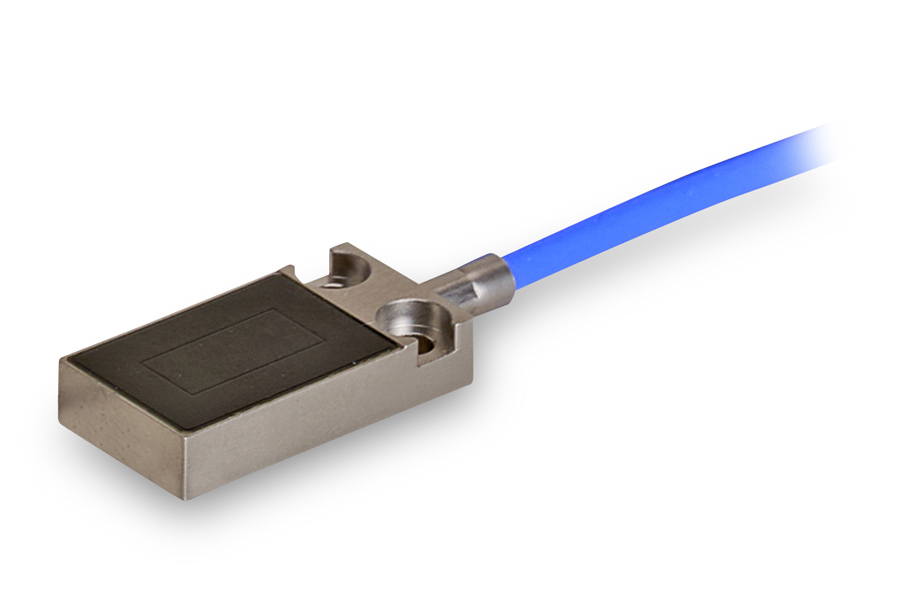

Stückzahloptimierte CSR-Sensoren
- Individueller Formfaktor angepasst an die Platzverhältnisse in der Anlagen
Rechteck-Elektrode statt runder Elektrode
Ausführung im flachen Metallgehäuse - Stückzahl preisoptimiert
- Einsatztemperatur 160 °C
- Fokus auf höchste Wiederholbarkeit zur bestmöglichen Prozess-Regelung
- Einsatz: z.B. Maschinen- / Anlagen-Nivellierung, Ausrichten von Plattformen, Parallelität-Kontrolle von Plattformen
