surfaceCONTROL 3D 3200/3500
3D-Sensoren für flexible Integration mit exzellentem Preis-Leistung-Verhältnis
Z-Wiederholpräzision bis 0,25 µm erkennt kleinste Höhenunterschiede
Exzellente Signalstabilität für sichere Prozesse & höchste Qualität
Preis-Leistungs-starke 3D-Snapshot-Sensoren für Integratoren
Die surfaceCONTROL 3D 3200/3500 Sensoren sind besonders für Integratoren, Anlagenbauer und OEM-Anwender geeignet, die hochpräzise 3D-Messdaten in eigene Prüf-, Bildverarbeitungs- oder Automatisierungslösungen einbinden möchten. Mit der berührungslosen 3D-Snapshot-Aufnahme werden kalibrierte 3D-Punktewolken für die individuelle Weiterverarbeitung bereitgestellt. Die Sensoren bieten eine besonders wirtschaftliche Lösung für Anwender, die eigene Software- oder Auswerteumgebungen nutzen.

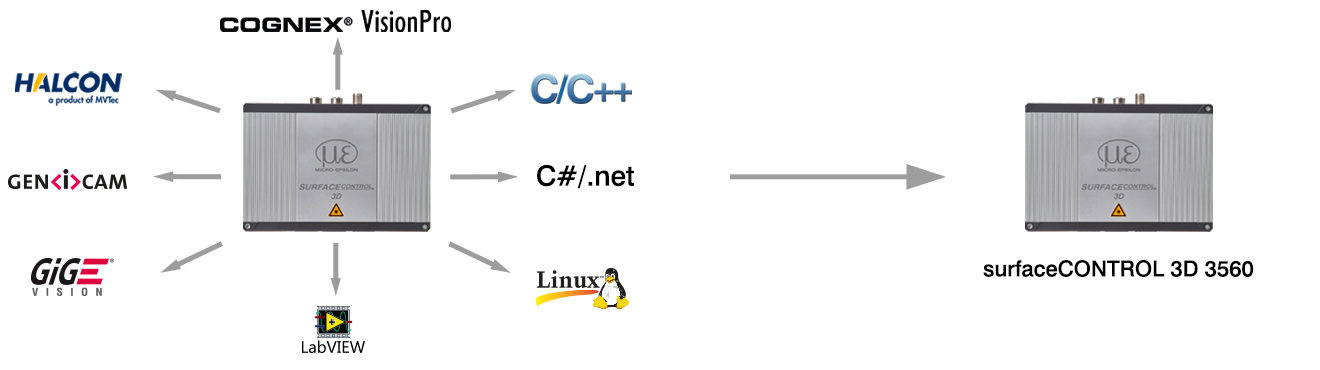

Eigenständige Integration mit unbegrenzten Möglichkeiten: Die 3D-Sensoren werden GigE Vision/GenICam und das Micro-Epsilon 3D-SDK flexibel in bestehende Automatisierungs- und Bildverarbeitungsumgebungen integriert.
Besonderheiten
- Kalibrierte 3D-Daten für präzise Mess- und Prüfaufgaben
- Kontaktlose 3D-Snapshot-Messung matter und diffus reflektierender Oberflächen
- Hohe Z-Präzision bis zu 0,25 µm zur Erkennung kleinster Höhenunterschiede
- Hohe laterale Auflösung von 8 µm für feine Strukturen und Details
- Schnelle Aufnahmezeiten für Inline-, Atline- und Roboteranwendungen ab 0,2 s
- Flexible Integration über GigE Vision, GenICam und Micro-Epsilon 3D-SDK
- Digitale Ein- und Ausgänge zur einfachen Anbindung an Automatisierungsumgebungen
Keine eigene Softwarelösung? Nutzen Sie unseren SMART Sensor surfaceCONTROL 3560

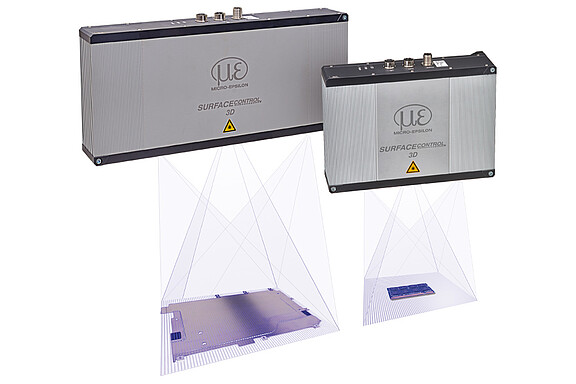

surfaceCONTROL 3D 3500
Preis-leistungsstarker 3D-Snapshot-Sensor für anspruchsvolle Prüfaufgaben
- Beste Wiederholpräzision in z: < 0,2 µm
- Aufnahmezeit: bis zu 0,2 s
- Beste Auflösung in x,y: 8 µm

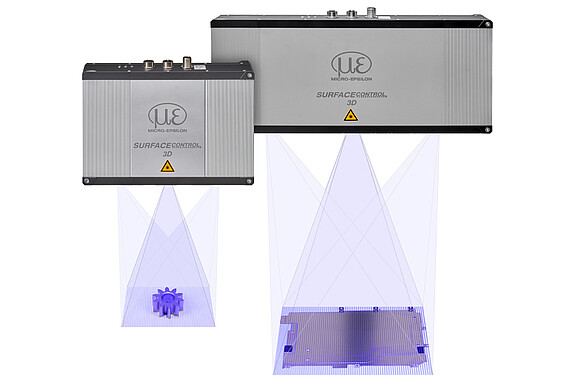

surfaceCONTROL 3D 3200
Wirtschaftlicher 3D-Snapshot-Sensor für flexible Integration
- Beste Wiederholpräzision in z: < 0,4 µm
- Aufnahmezeit: bis zu 0,3 s
- Beste Auflösung in x,y: 12 µm

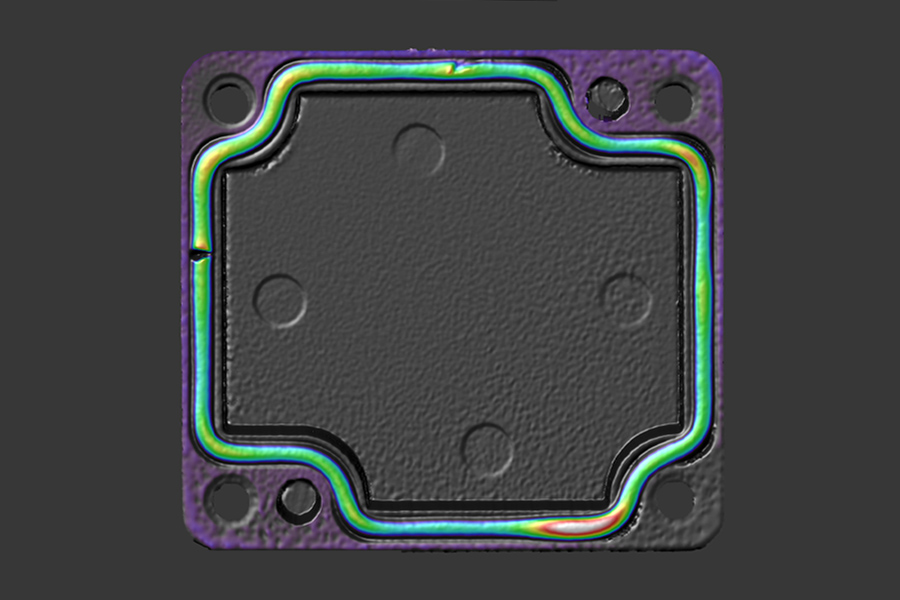

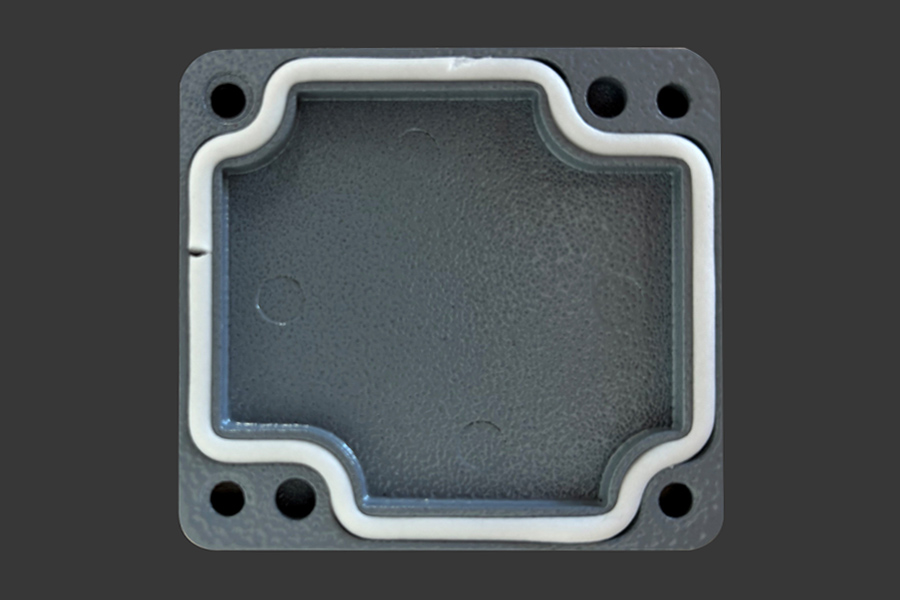

Vollflächige 3D-Prüfung von Dichtkontur und Gehäusegeometrie
Am Beispiel eines Gehäusedeckels mit Dichtkontur zeigt surfaceCONTROL, wie sich mit nur einem Snapshot die gesamte Oberfläche dreidimensional erfassen und prüfen lässt. Abweichungen in Dichtungshöhe, Verlauf und Lage sowie Defekte werden frühzeitig erkannt, reduzieren Ausschuss und sichern eine gleichbleibend hohe Produktqualität.
