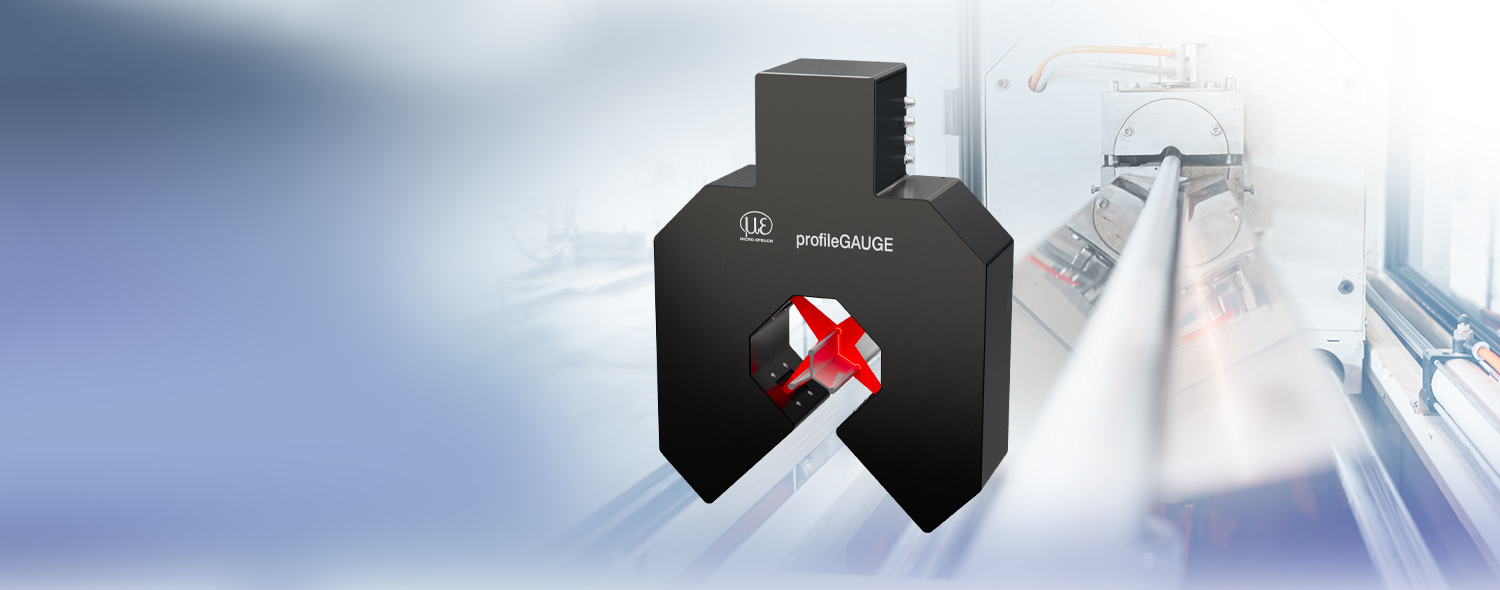

profileGAUGE X.LP-3D
Inline-3D-Profilmessung für komplexe Geometrien
Messsystem zur präzisen 3D-Geometrieprüfung von Profilen und Halbzeugen
Das profileGAUGE X.LP-3D ist ein Inline-Messsystem zur 360°-Prüfung von Profilen und Halbzeugen. Vier scanCONTROL Laser-Scanner erfassen das Messobjekt gleichzeitig aus mehreren Blickrichtungen und ermöglichen so eine zuverlässige geometrische Bewertung direkt im laufenden Produktionsprozess.
Mit der 3DInspect- und profileGAUGE-Software werden Messprogramme anwendungsspezifisch erstellt und Prüfmerkmale wie Breite, Dicke, Winkel, Radien, Tiefen, Spaltmaße, Durchmesser oder Soll-Ist-Abweichungen automatisiert ausgewertet.
Die Ergebnisse können zur Qualitätssicherung und Prozessüberwachung an übergeordnete Systeme weitergegeben werden.
Besonderheiten
- Komplettlösung mit Messbügel, Laser-Scannern, Schaltschrank und Panel-IPC
- Messbereich: bis 120 mm
- Genauigkeit: ±5 µm
- Vollautomatische Kalibrierung in < 2 Sekunden
- Geeignet für Rund-, Vierkant-, Flach-, Freiform und Sechskantmaterialien
- Ideal zur automatischen Produktionsüberwachung in Extrusionslinien und der Halbzeugherstellung
Geometrische Merkmale zuverlässig prüfen

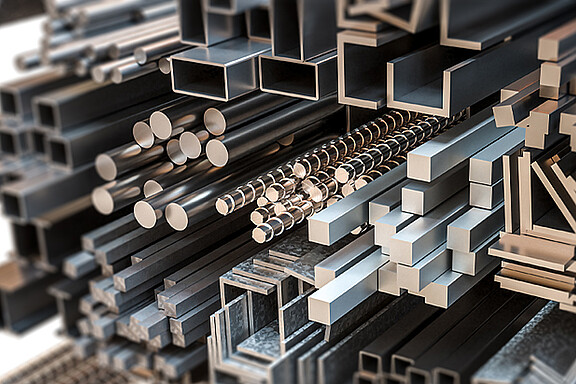

Das profileGAUGE X.LP-3D eignet sich für die Geometrieprüfung unterschiedlicher Profile und Halbzeuge. Typische Messgrößen sind:
- Breite, Höhe und Dicke
- Winkel und Radien
- Tiefen und Spaltmaße
- Durchmesser
- Form-, Lage- und Soll-Ist-Abweichungen

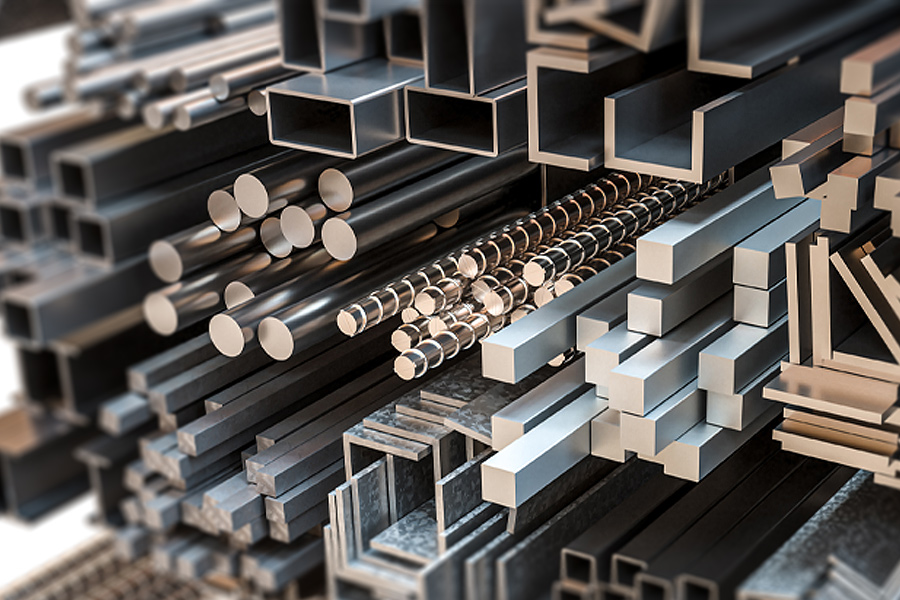

Damit unterstützt das System die kontinuierliche Qualitätskontrolle bei der Herstellung von Rund-, Vierkant-, Flach-, Freiform- und Sechskantmaterialien.
Auf Ihre Profilgeometrie abgestimmt
Das profileGAUGE X.LP-3D wird anwendungsspezifisch auf das jeweilige Messobjekt ausgelegt. Die Standardausführung X.LP-3D-50 bietet einen Messbereich von 40 mm. Ein erweiterter Messbereich bis 120 mm ist abhängig vom Messobjekt möglich.
Die finale Auslegung richtet sich nach Profilgröße, Geometrie und den relevanten Prüfmerkmalen. So wird sichergestellt, dass die zu bewertenden Konturbereiche innerhalb des erfassbaren Messbereichs liegen.
Einfache Integration für neue Anlagen und zur Nachrüstung

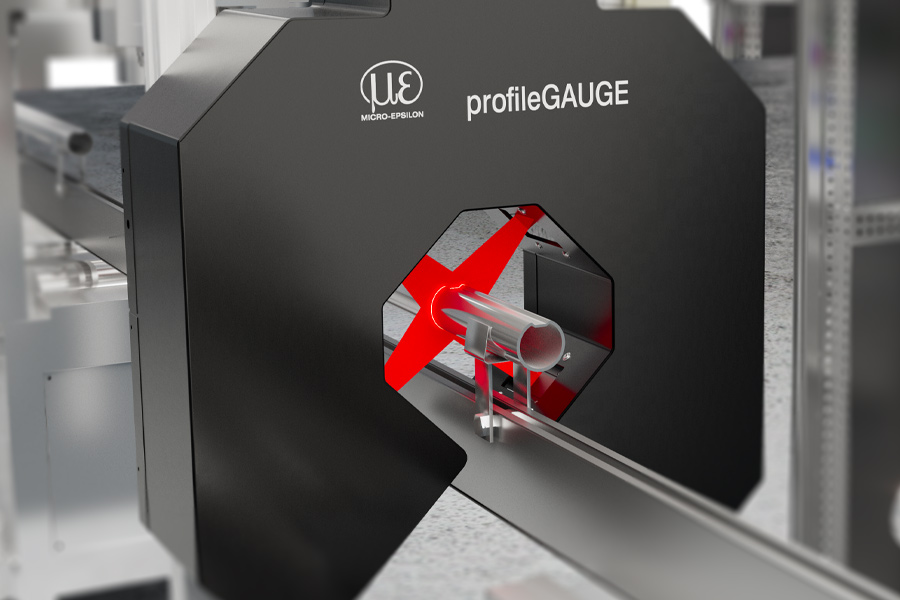

Das profilGAUGE Messsystem besteht aus einem Messbügel mit integrierten Laser-Scannern sowie einem Schaltschrank und Panel-IPC mit Software. Die kompakte Systemarchitektur erleichtert die Integration in neue Anlagenkonzepte ebenso wie die Nachrüstung in bestehende Produktionslinien. Für die Einbindung in automatisierte Prozesse stehen gängige industrielle Schnittstellen zur Verfügung. Dadurch können Messergebnisse direkt an die Anlagensteuerung übergeben und für die weitere Prozessüberwachung genutzt werden.
