scanCONTROL 3xx
Schnelle und präzise 2D/3D-Profilmessung
Hohe Präzision und Stabiltät
Für Messungen mit hoher Dynamik
Performante Laser-Scanner für präzise Profilmessungen in dynamischen Prozessen
High-Performance-Laserscanner mit hoher Profilfrequenz und großer Auflösung
Die Laser-Scanner der Serien scanCONTROL 30x2 und 30x0 zählen zu den leistungsfähigsten Profilsensoren im Hinblick auf Baugröße, Genauigkeit und Messrate. Beide Baureihen sind mit einer Profilfrequenz von bis zu 10 kHz für präzise 2D und 3D-Messungen in dynamischen Prozessen ausgelegt und liefern kalibrierte Profildaten bis zu ca. 10 Millionen Punkten pro Sekunde.
Dank des innovativen High Dynamic Range Modus erzielen die Scanner exakte Messergebnisse auch auf anspruchsvollen Oberflächen und sind sowohl mit rotem als auch mit blauem Laser erhältlich.
Besonderheiten
- Kompakte Scanner mit integriertem Controller - einfache Integration
- Messbereich x-Achse bis 600 mm | z-Achse bis 600 mm
- Auflösung x-Achse: 1.024 Punkte bzw. 2.048 Punkte/Profil
- Profilfrequenz bis zu 10 kHz - ideal für hochdynamische Prozesse
- Drei Betriebsarten: High-Resolution, High Dynamic Range, High Speed
- Roter Laser / patentierte Blue-Laser-Technologie
Verfügbar als PROFILE- und SMART-Ausführung
Die Laser-Scanner sind als PROFILE- und SMART-Variante erhältlich. Die PROFILE-Scanner liefern kalibrierte Profildaten, die mit kundenseitiger Software weiterverarbeitet werden. Die SMART-Scanner arbeiten dagegen autark im Standalone-Betrieb und werten die Profile direkt im Sensor aus. Die gewünschten Messprogramme werden mit der Software scanCONTROL Configuration Tools parametriert und über den internen Controller ausgeführt.
Dank vordefinierter Betriebsarten lassen sich die Sensoren optimal auf die jeweilige Messaufgabe abstimmen: „High-Resolution" für höchste Präzision, „High Dynamic Range" für die optimale Profilerfassung auf inhomogenen oder schwierigen Oberflächen und „High Speed" für schnellstmögliche Messungen ohne Zeitversatz bei der Belichtung.

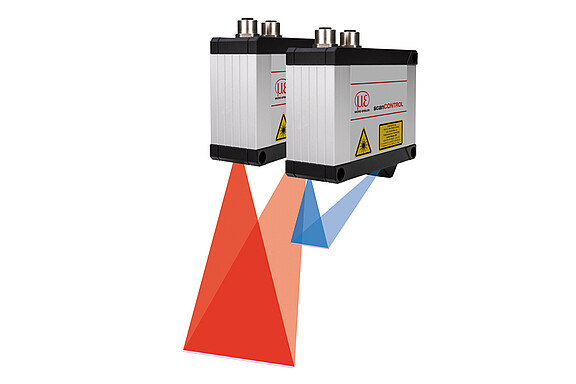

scanCONTROL 30x2
- Messbereiche bis 600 x 600 mm
- Messrate bis zu ca. 8.000.000 Punkte/Sek
- Linearität ab 2 μm
- Auflösung bis zu 1.024 Punkte/Profil

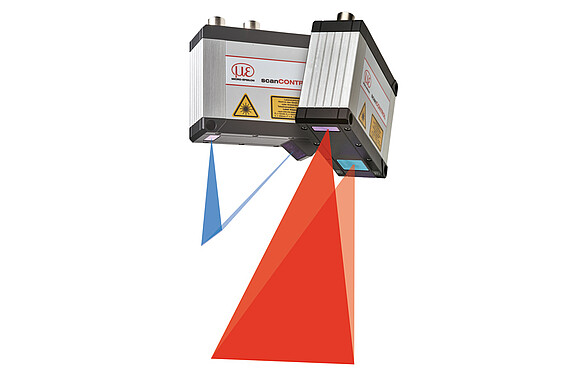

scanCONTROL 30x0
- Messbereiche bis 600 x 600 mm
- Messrate bis zu 10.000.000 Punkte/Sek
- Linearität ab 1,5 μm
- Auflösung bis zu 2.048 Punkte/Profil
Großer Messbereich mit 430 und 600 mm
Die scanCONTROL 30xx Laserscanner sind nun auch mit einem großem Messbereich erhältlich, der ein Messfeld von 430 x 390 mm bzw. 600 x 600 mm abdeckt. Dadurch können große Messobjekte mit hoher Genauigkeit erfasst werden.
HDR Modus
Dank des High Dynamic Range Modus generiert der Sensor exakte Messergebnisse auch auf inhomogenen Oberflächen. Die Belichtungen erfolgen zeitgleich ohne Zeitversatz und ermöglichen die zuverlässige Erfassung von schnell bewegten Objekten.
Schnell zum Messergebnis dank Betriebsmodi
Je nach Messaufgabe kann aus drei vordefinierten Betriebsarten gewählt werden. „High-Resolution“ für die allerhöchste Präzision, „High Dynamic Range“ für optimale Profilerfassung auf schwierigen Oberflächen und „High Speed“ für schnellstmögliche Messungen.

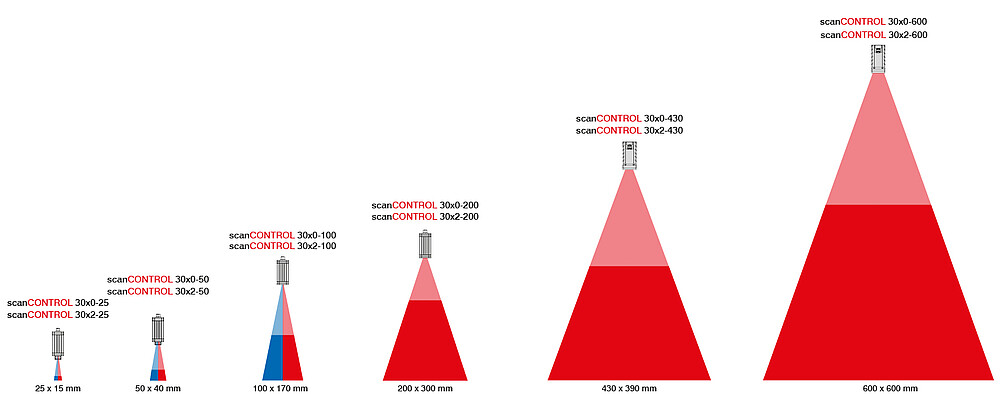

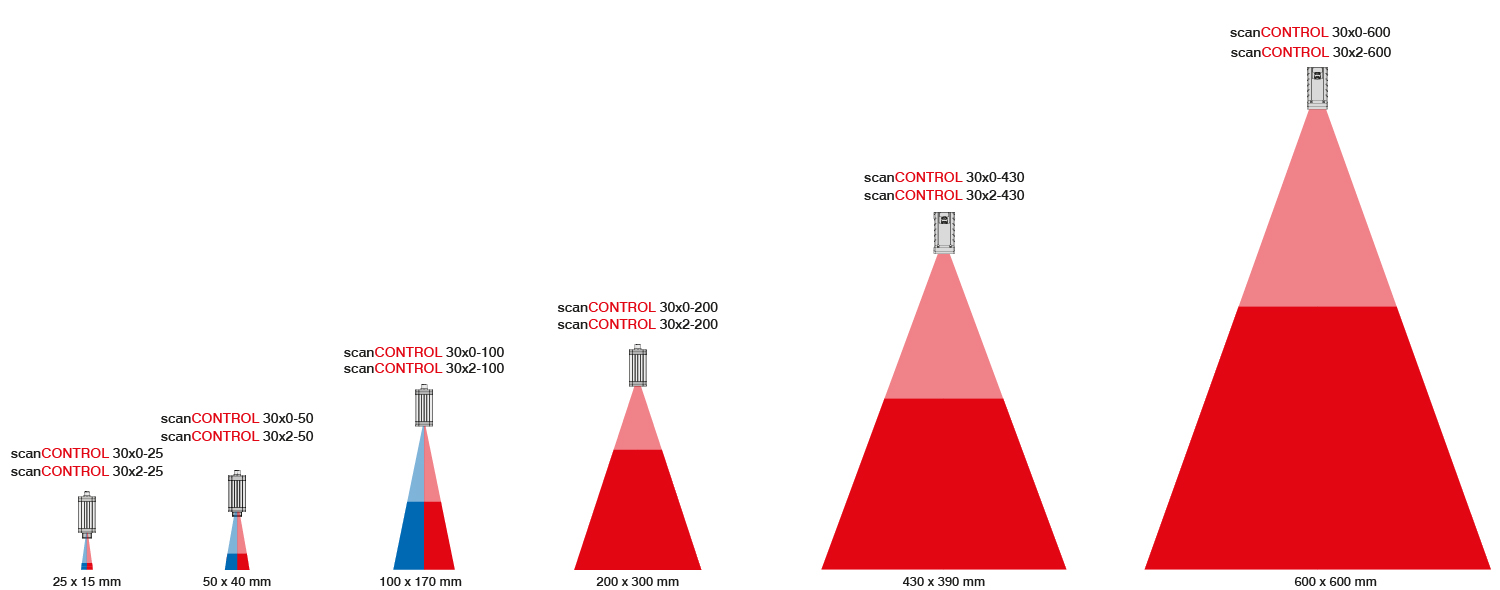

Verfügbare Messbereiche
Einfache Integration dank zahlreicher Schnittstellen
