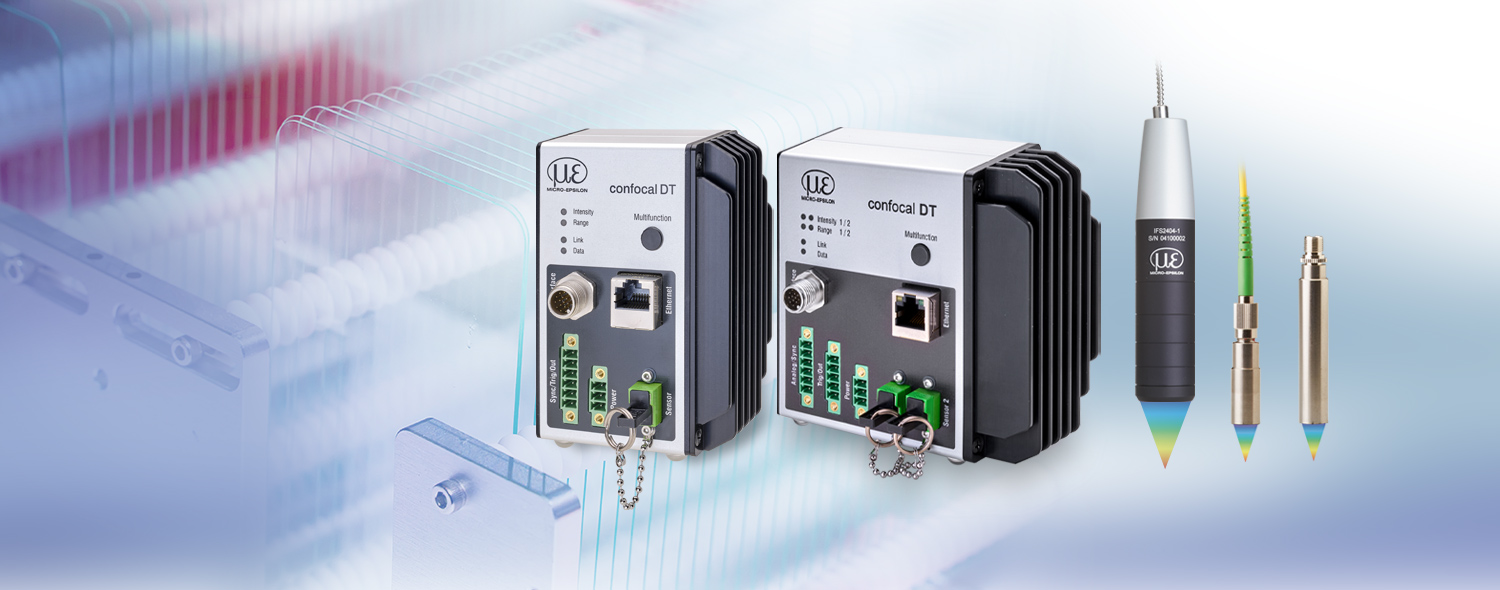

confocalDT IFC2416/IFC2417
Performanter konfokal-chromatischer Controller für 1- und 2-Kanalanwendungen
1- und 2-Kanalausführung zur hochpräzisen Abstands- und Dickenmessung
Hohe Messrate 25 kHz & lichtstark - Ideal für schnelle inline Messaufgaben
Performante konfokale Controller für präzise und schnelle Messaufgaben
Die confocalDT IFC2416 / IFC2417 Controller überzeugen mit einer hohen Messrate von 25 kHz und außergewöhnlicher Lichtintensität. Dadurch werden präzise und stabile Abstands- und Dickenmessungen mit hoher Geschwindigkeit ermöglicht – selbst auf anspruchsvollen Materialien und Oberflächen. Das kompakte Design macht ihn zur idealen Lösung für hochauflösende Messungen in nahezu allen Industriebereichen – von der Produktionslinie bis hin zum Halbleitermaschinenbau. Dank der Multi-Peak-Option können bis zu 5 Schichten von transparenten Objekte erfasst werden. Die Controller sind allen Micro-Epsilon Sensoren kompatibel, sodass Messbereich, Grundabstand und besondere Eigenschaften wie Vakuumtauglichkeit, Messwinkel oder Strahlengang beliebig wählbar sind.
Maximale Präzision. Höchste Flexibilität. Leistungsstark in jeder Umgebung.
Eigenschaften
- Hochpräzise Messungen mit 1 nm Auflösung
- Einstellbare Messrate bis 25 kHz für hochdynamische Messungen
- Kleine Controllerbauform
- IP40 Aluminiumgehäuse
- Zahlreiche Schnittstellen zur einfachen Integration: Ethernet, RS422 | IFC2417 verfügt zusätzlich über EtherCAT
- Analogausgang (Strom & Spannung)
- 2 bzw. 3 Encodereingänge sowie Schaltausgang
- Mit allen confocalDT Sensoren kompatibel (Messbereiche von 0,1 bis 30 mm)
- Ideal für Serienanwendungen und OEM
- Messkanäle: 1 bei IFC2416, 2 bei IFC2417
Entwickelt für Industrie, OEM & Automation
Die Controller bieten dank verschiedenster Schnittstellen maximale Flexibilität bei der Integration in Maschinen- und Anlagen. Ein robustes Aluminiumgehäuse der IP40 Klasse sorgt für maximalen Schutz selbst unter rauen Bedingungen, sodass höchste Präzision und Signalstabilität erreicht werden können. Über das exzellente Preis-Leistungsverhältnis sind wirtschaftliche Lösungen von Klein- bis Großserie möglich.
Jetzt auch als 2-Kanal-Variante IFC2417
Mit dem IFC2417 steht ab sofort auch eine 2-Kanal-Variante des Controller IFC2416 zur Verfügung. Der IFC2417 verfügt über 2 Kanäle mit einer Messrate von 25 kHz und ist außerdem in der Lage Multipeak-Messungen mit bis zu 5 Schichten durchzuführen. Die preiswerten und kompakten Controller eröffnen weitere Anwendungsfelder in den Branchen Halbleiter, Batterie und Maschinenbau. Somit sind ab jetzt auch zweiseitige Dickenmessungen mit einem Controller durchführbar.
Präzision trifft Kompaktheit

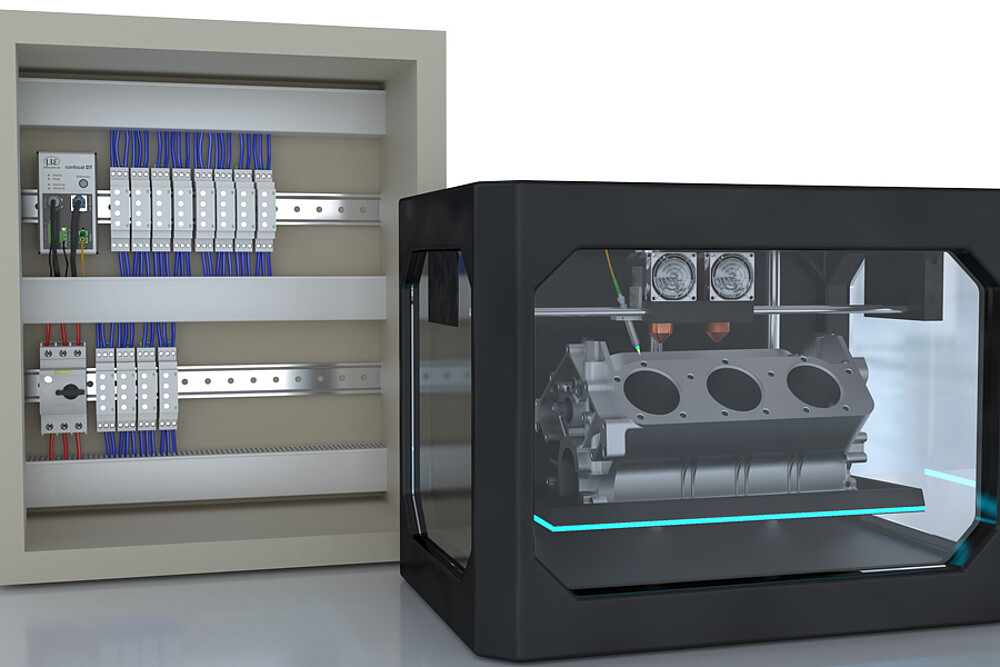

Dank der äußerst kleinen und einzigartigen Bauform benötigen die Controller kaum Platz und passen daher auch in kleinste Schaltschränke. Die schnelle und einfache Montage auf einer Hutschiene erleichtert die Integration in Anlagen und Systeme. Mit nur 460 g bei der 1-Kanal-Variante und 670 g bei der 2-Kanal-Variante sind die Controller zudem extrem leicht.
Einfache Bedienung über Webinterface
Die gesamte Konfiguration des Controllers und der Sensoren wird ohne zusätzliche Software über ein einfach zu bedienendes Webinterface durchgeführt. Das Webinterface wird über eine Ethernet-Verbindung aufgerufen, worüber alle Einstellungen vorgenommen werden. Für die Dickenmessung ist eine Materialdatenbank hinterlegt, die beliebig erweitert werden kann.

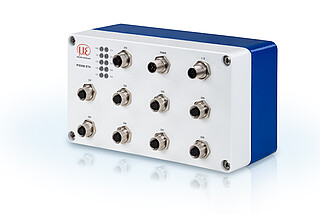

Schnittstellen- und Verrechnungseinheiten

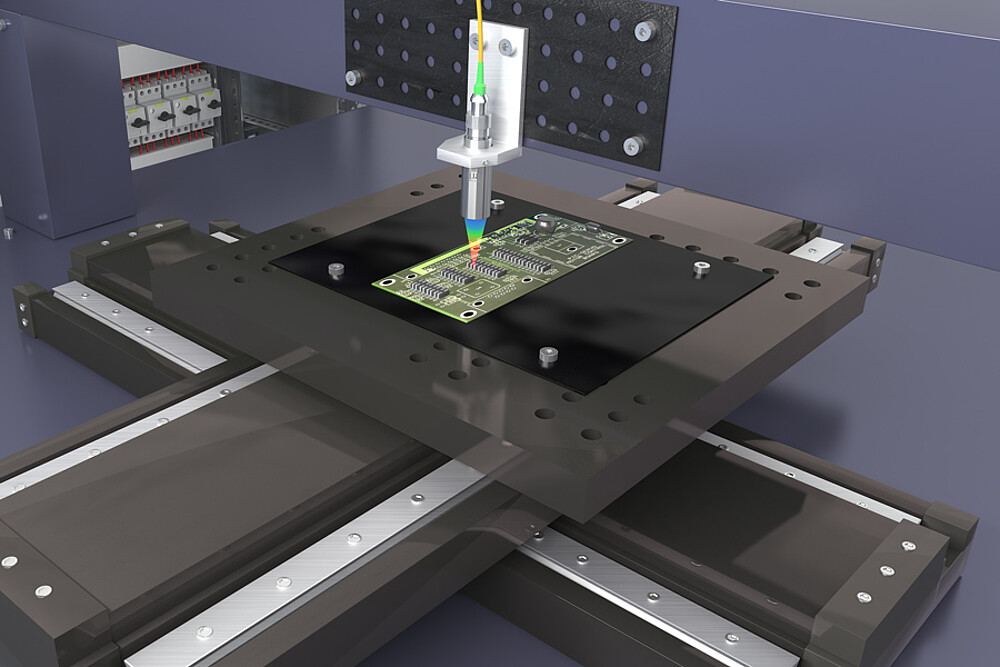

Anwendungsbeispiele
