Kapazitive Wasserwaage zur hochpräzisen Messung der Lageposition

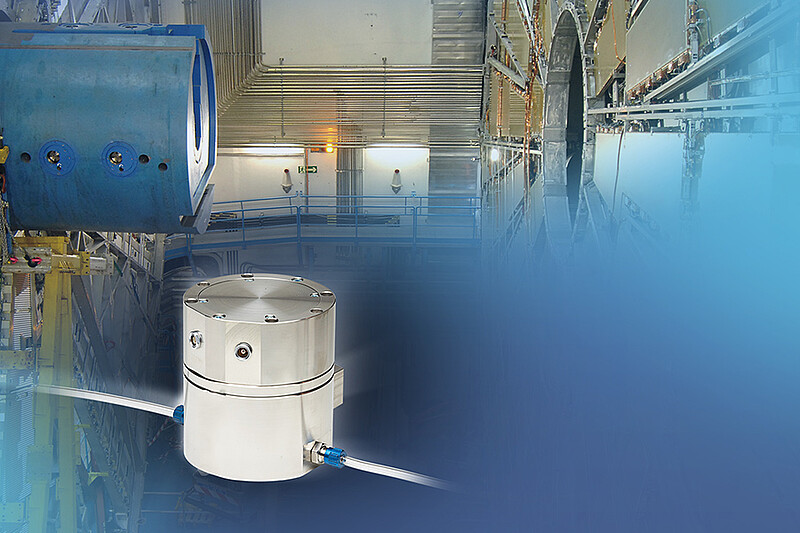

Das kapazitive Hydrostatic Leveling System CHLS4 von Micro-Epsilon nutzt das Prinzip der Schlauchwaage und wird zur Überwachung von Höhenveränderungen von Gebäudeteilen und Rohrsystemen eingesetzt. Das Sensorsystem erfasst kleinste Höhenänderungen durch Veränderungen eines korrelierenden Wasserpegels mit einer Submikrometer-Genauigkeit. Eingesetzt wird das CHLS4 beispielsweise in Teilchenbeschleunigern. Dort wird die Lage der Röhren bzw. die Lage der Betonfundamente zueinander überprüft. Da die Lageänderung wieder ausgeglichen werden muss, befinden sich an den Blöcken entsprechende Aktuatoren, die die jeweiligen Auflager um die gemessene Höhendifferenz nachführen. Auch diese Aktuatoren können mit kapazitiven Sensoren geregelt werden.
