Gleichlaufüberwachung durch Seilzugwegsensoren in Teleskop-Bühnen

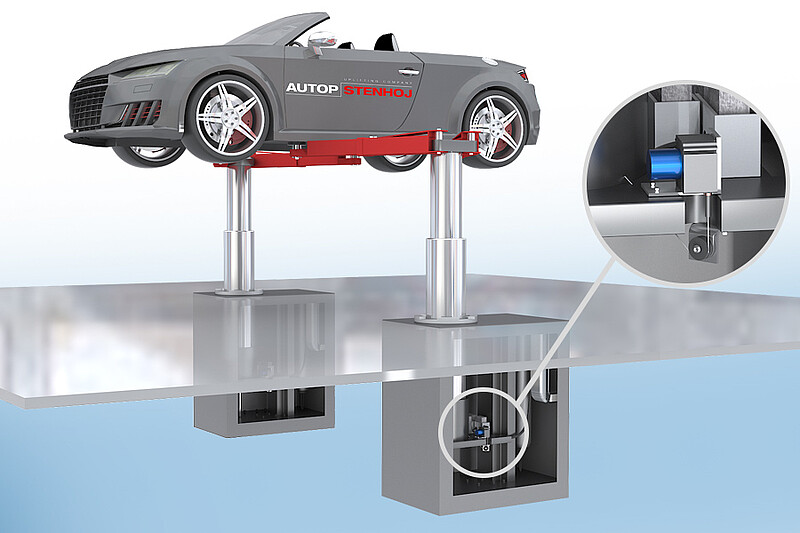

Zur elektronischen Gleichlaufüberwachung wird ein Seilzugwegsensor eingesetzt. Diese sind einfach zu integrieren, sehr kompakt und bieten neben dem großen Messbereich eine hohe Genauigkeit. Der Sensor wird zur Wegmessung geschützt am untersten Zylinderrohr des Teleskopzylinders mit der Öffnung nach unten montiert. Somit wird vermieden, dass Schmutz oder Flüssigkeiten in das Sensorinnere gelangen. Das Stahlseil mit Seilverlängerung wird vom Sensor aus über Umlenkrollen in das Zylinderrohr geführt.

Verbaut wurde hierbei der Seilzugwegsensor des Typs WDS-1500-P60-CR-P-M4 mit robustem Aluminium-Gehäuse und eine Seilverlängerung vom Typ WE-1500-M4 mit M4-Seilanschluss und 1500 mm Seillänge. Für gleiche oder ähnliche Applikationen bietet Micro-Epsilon neben dem hier verwendeten Sensor eine Vielzahl weiterer geeignete Seilzugwegsensoren, wie z.B. die der Baureihe MK77/MK60 mit robustem Kunststoffgehäuse.
